Yanhua Mini ACDP Module 28 ZF-9HP Gearbox Clon en modo de arranque

Yanhua ACDP módulo 28 ZF- 9HP caja de cambios clon

Descripción del producto:

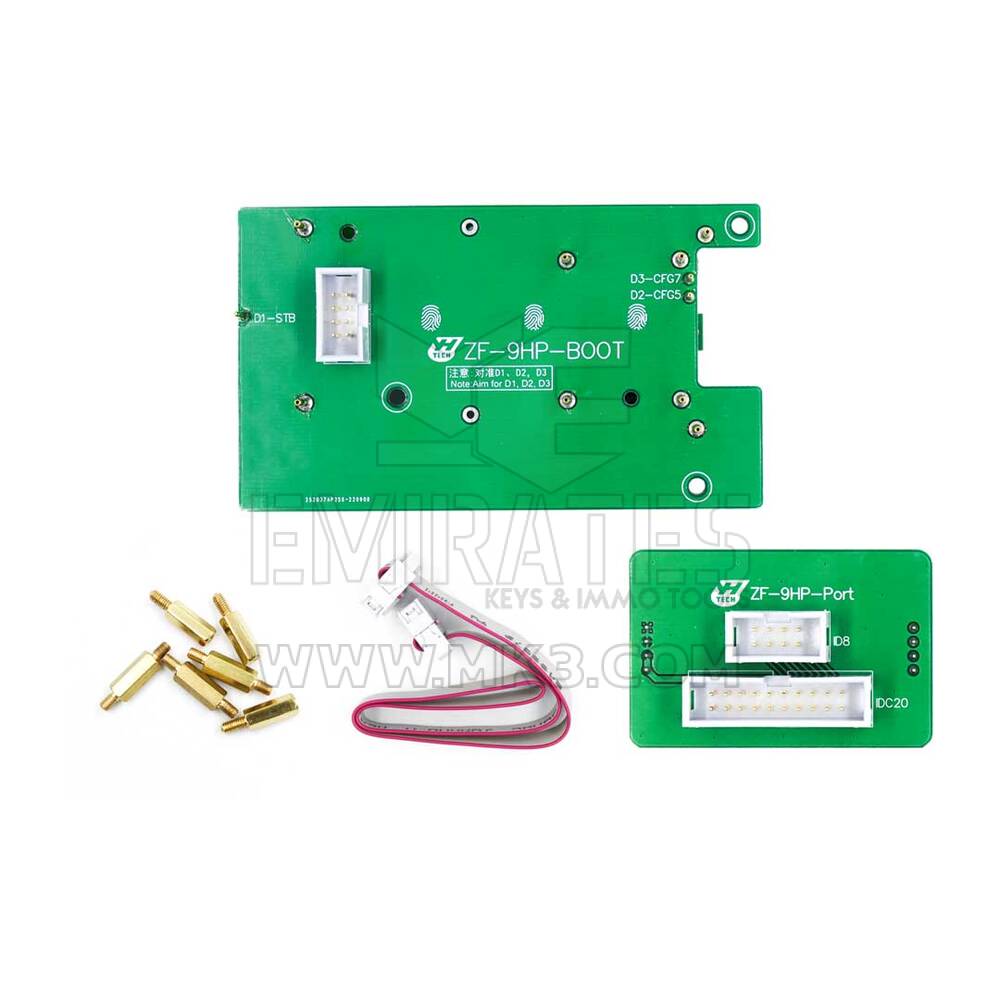

Adaptador adicional de YanhuaACDP con número de producto: MK4717

Especificaciones:

Fabricante : Yanhua ACDP
Condición : Nuevo

Características del clon de la caja de cambios del módulo 28 ZF-9HP de Yanhua ACDP:
1. La placa de interfaz se puede insertar a ciegas para alinearla con el punto de prueba de arranque, sin necesidad de lupa para la calibración o la operación compleja del banco de trabajo de la sonda.
2. Punto de prueba de arranque con función de detección de pin, lectura y escritura de datos segura y confiable.
3. La placa de interfaz especial reemplazó el cable que es simple, eficiente, seguro y confiable.


Comparación del diagrama de conexión:

Modo de arranque ACDP:
Placa de interfaz Inserción ciega
Punto de prueba de arranque con función de detección de pin

Modo de arranque tradicional:
El punto de arranque debe ser alineado por el ojo humano con una lupa.
conexión de cable, operación riesgosa.

¿Cómo clonar la caja de cambios ZF-9HP con el módulo Yanhua Mini ACDP 28?

En primer lugar, conecte la interfaz con el módulo de la caja de cambios, siga los diagramas de cableado.

Paso 2: prepare el host ACDP , el adaptador OBD+ICP, la placa de interfaz, la caja de cambios y otros accesorios necesarios para el funcionamiento.

Paso 2: Confirme la ubicación y definición de los puntos de prueba para la computadora de la caja de cambios ZF-9HP

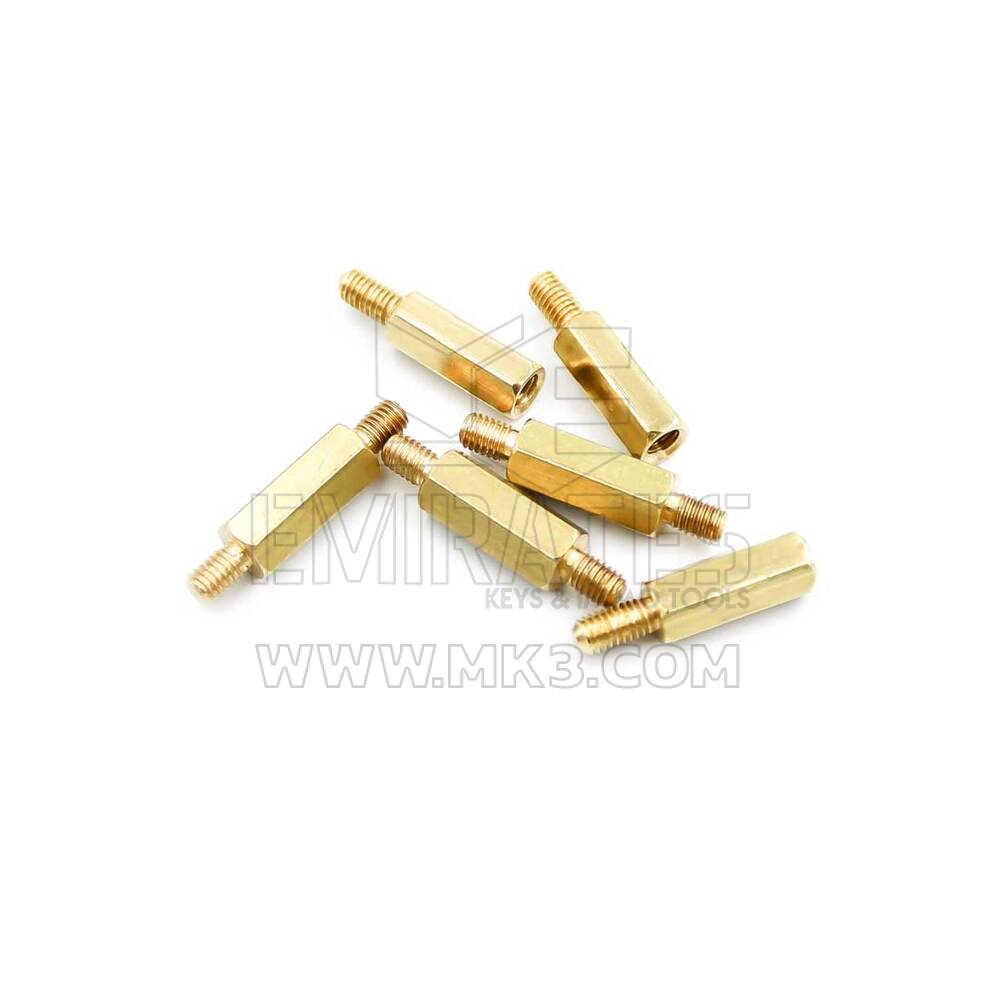

Paso 3: Instale los pilares de cobre

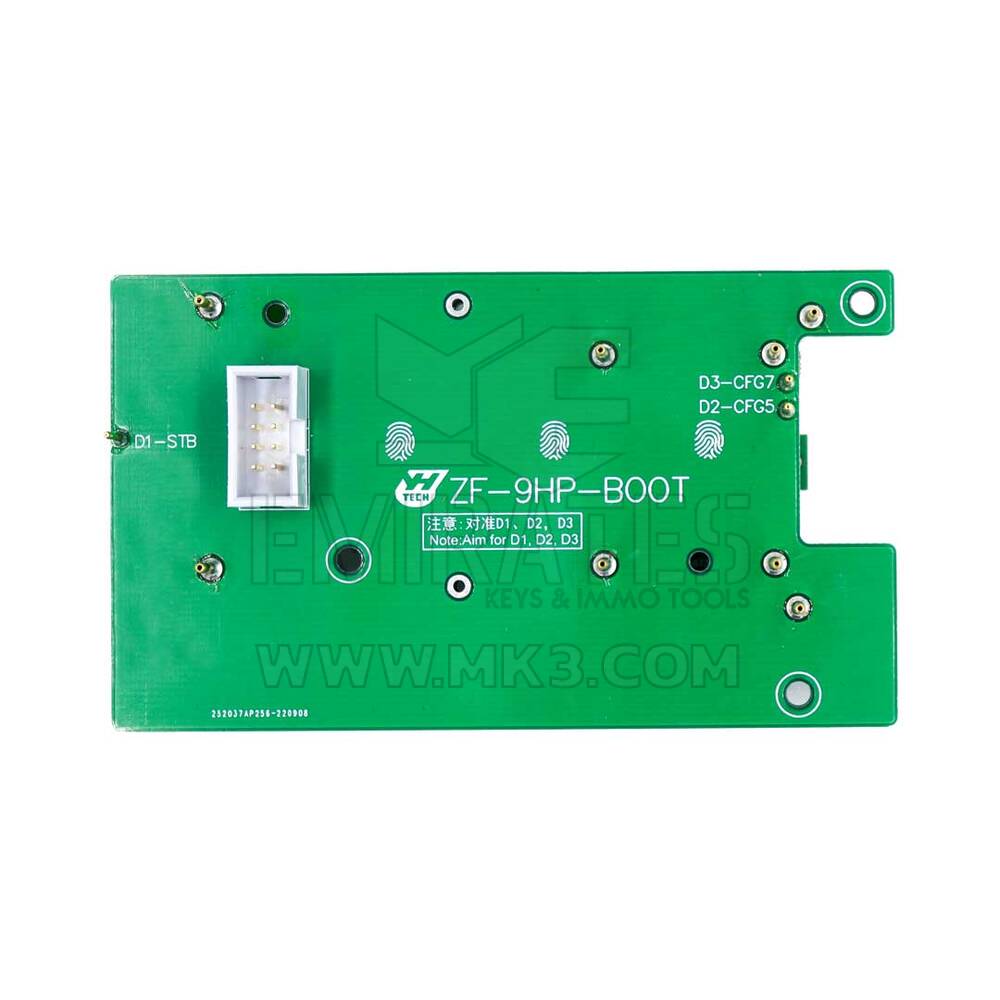

Paso 4: instale la placa de interfaz de arranque ZF-9HP y asegúrela con pilares de cobre.

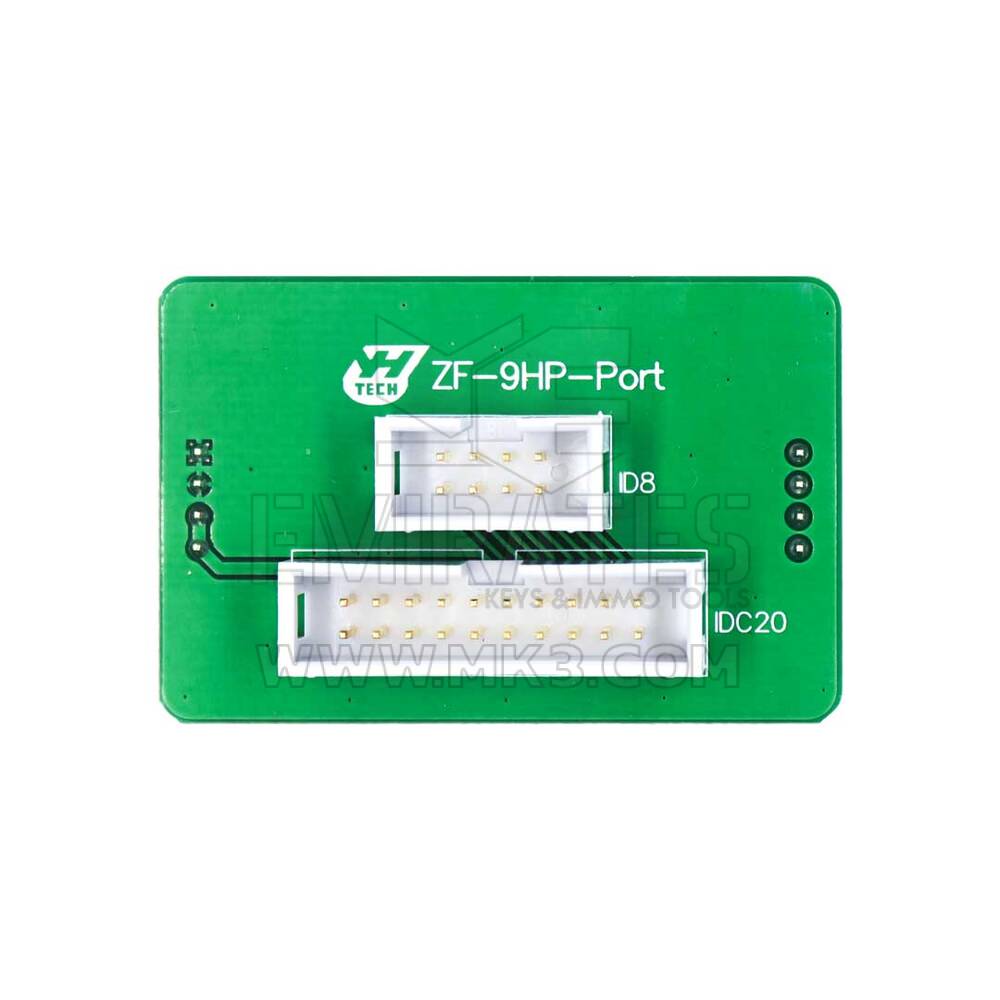

Paso 5: instale la placa de interfaz del puerto ZF-9HP en la interfaz de la caja de cambios

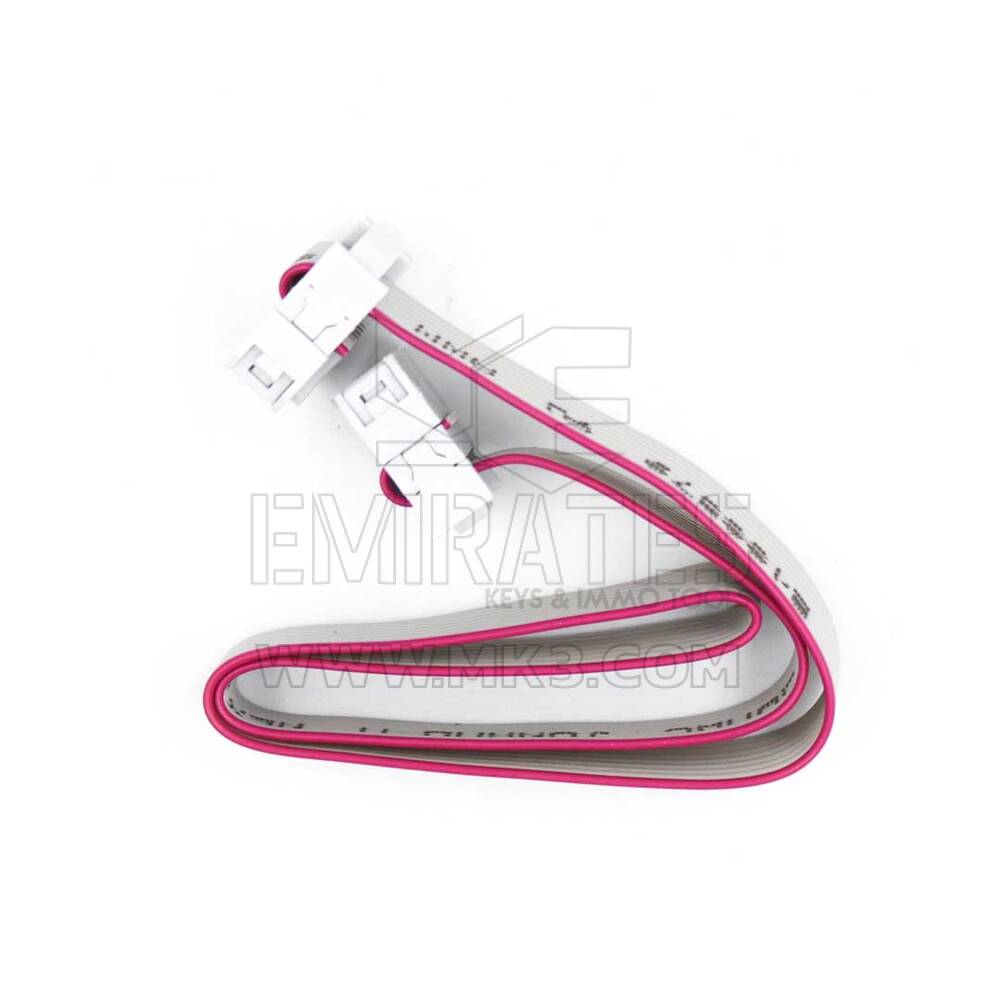

Paso 6: conecte la interfaz de arranque ZF-9HP y la placa de interfaz del puerto ZF-9HP con un cable de 8 pines

Paso 7: cortocircuite la resistencia CAN en el adaptador OBP+ICP a la “Unión CAN-R”

Paso 8: conecte el host ACDP, el adaptador OBP+ICP y la computadora de la caja de cambios ZF-9HP con un cable de 20 pines.

Ejecute la aplicación ACDP Mini, vaya a Jaguar/Land rover-> Gearbox Clone->ZF-9HP (arranque)

Identificar

Lectura completa para respaldar datos

Datos de escritura completos

NOTA: Para Honda, Fiat, Dodge y otros modelos con caja de cambios de 9HP, ingrese a la misma ruta de menú que Jaguar Land Rover.

Accesorios:

• Jaguar
• Land Rover
• chrysler
• Esquivar
• Fíat
• HONDA
• todoterreno
