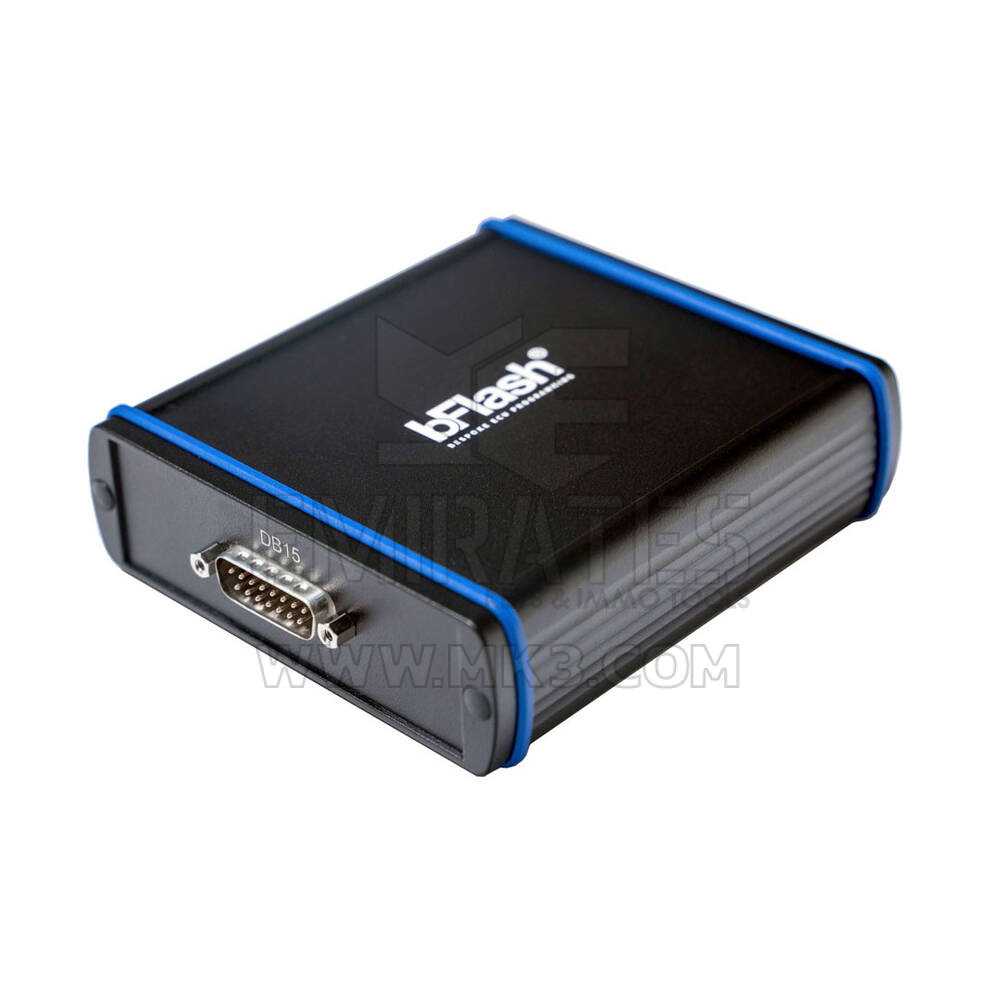

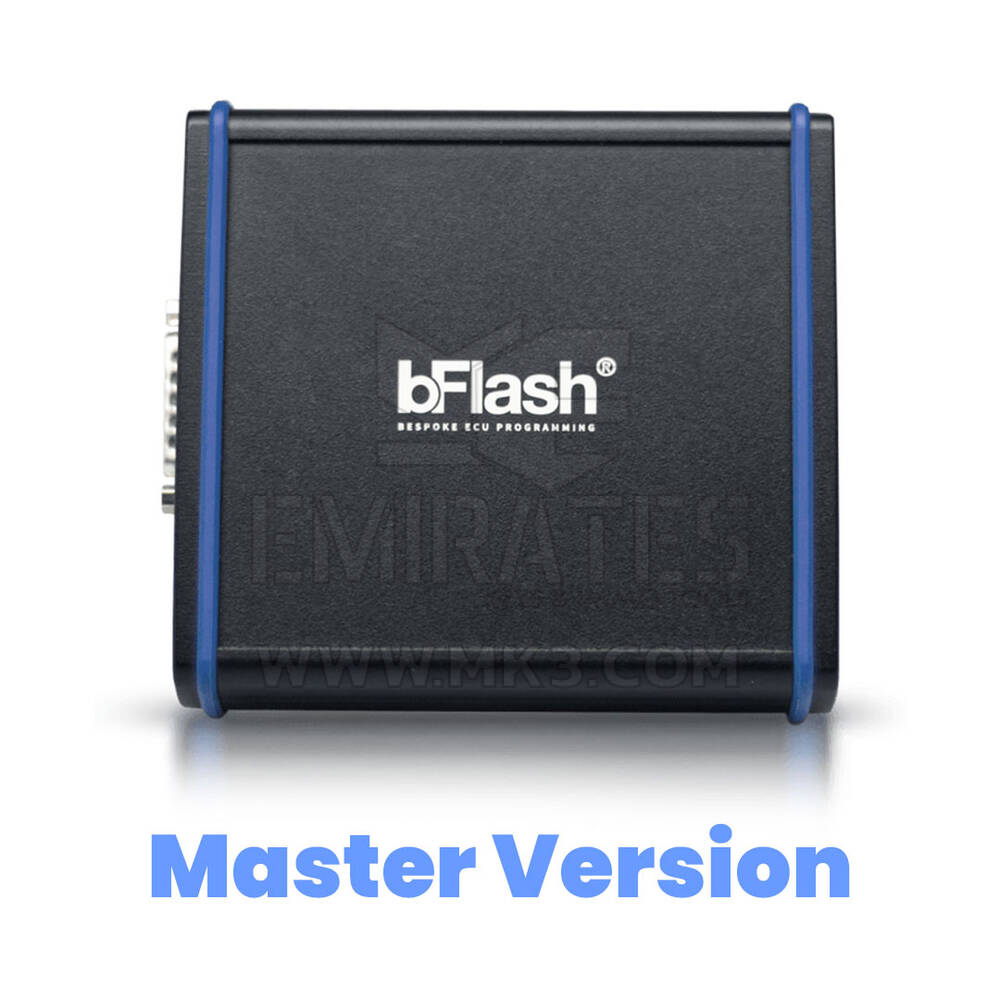

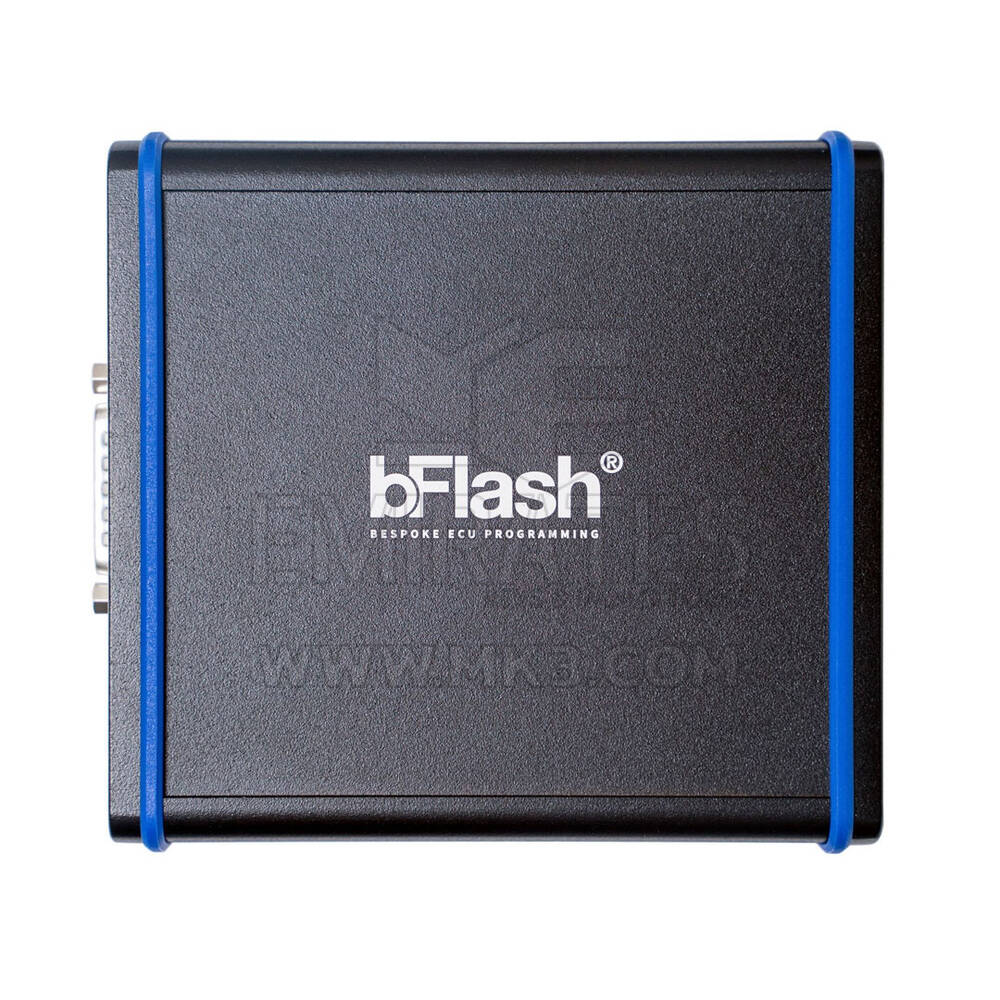

Outil de programmation bFlash ECU, version Master

bFlash Master est un outil indispensable pour tout professionnel du réglage de puces, ingénieur en calibration et atelier de réparation d'ECU/TCU. Grâce à l'outil Master, vous pouvez lire et écrire librement des fichiers de réglage non chiffrés et/ou gérer votre réseau d'outils Slave.

bFlash Master intègre 6 fonctionnalités puissantes : reprogrammation haute vitesse, enregistrement de données basique et avancé, diagnostic, réglage en temps réel, enregistrement CAN-Bus et consultation des données enregistrées. Notre logiciel intuitif identifie automatiquement le calculateur et la somme de contrôle est corrigée automatiquement par l'outil lors de la reprogrammation.

bFlash est un outil auquel font confiance les professionnels de l'automobile du monde entier.

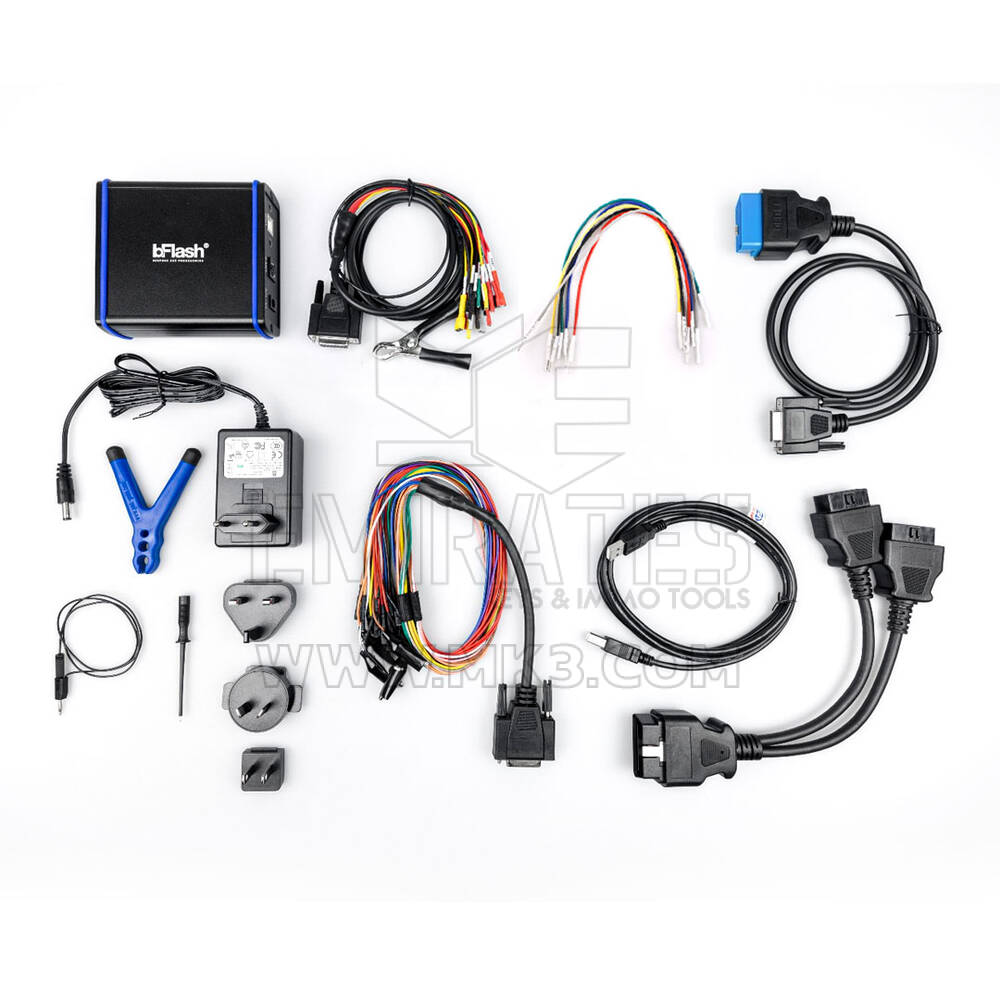

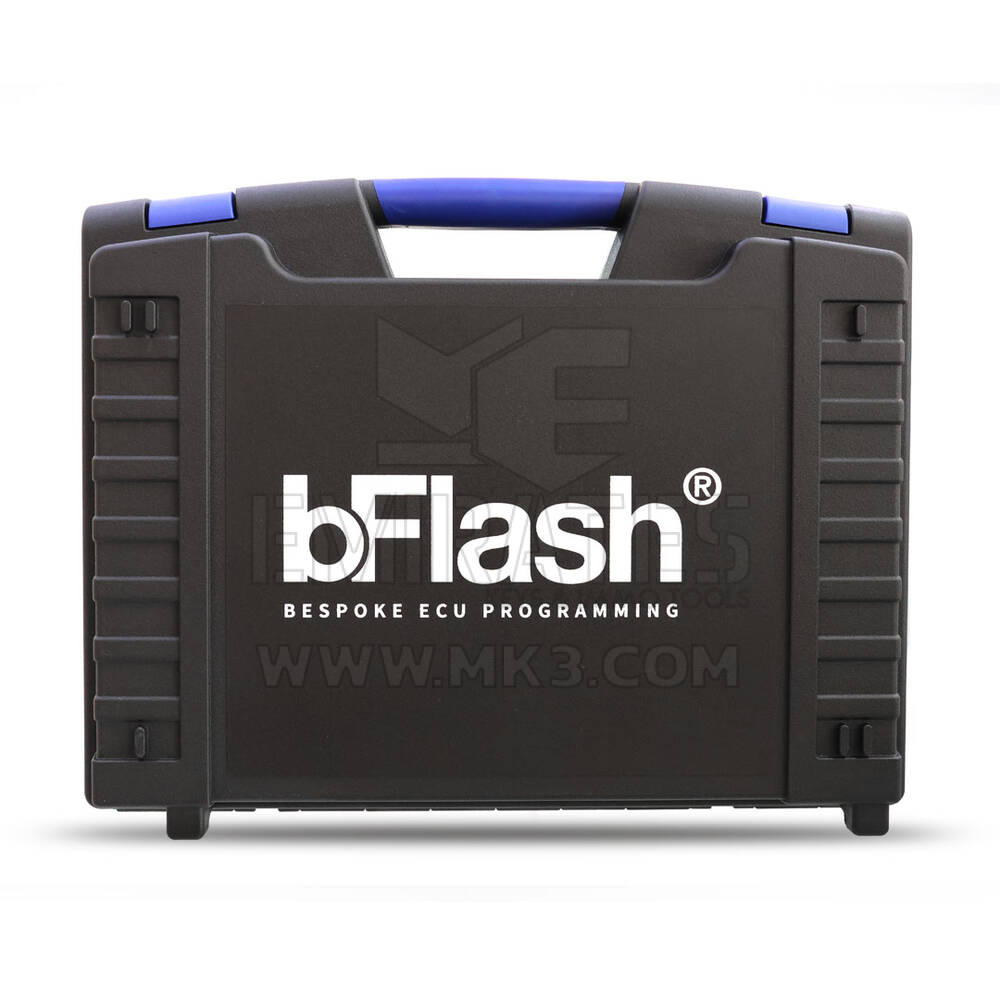

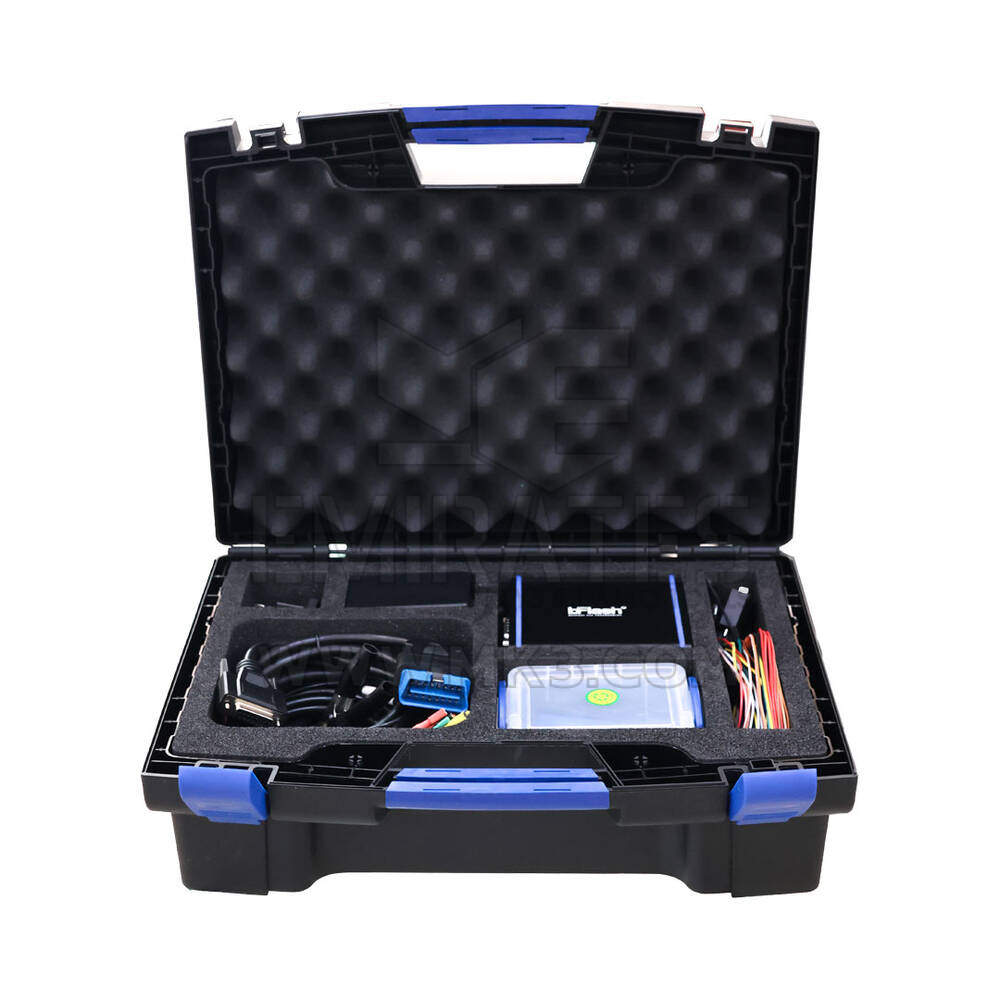

Que contient le kit bFlash ?

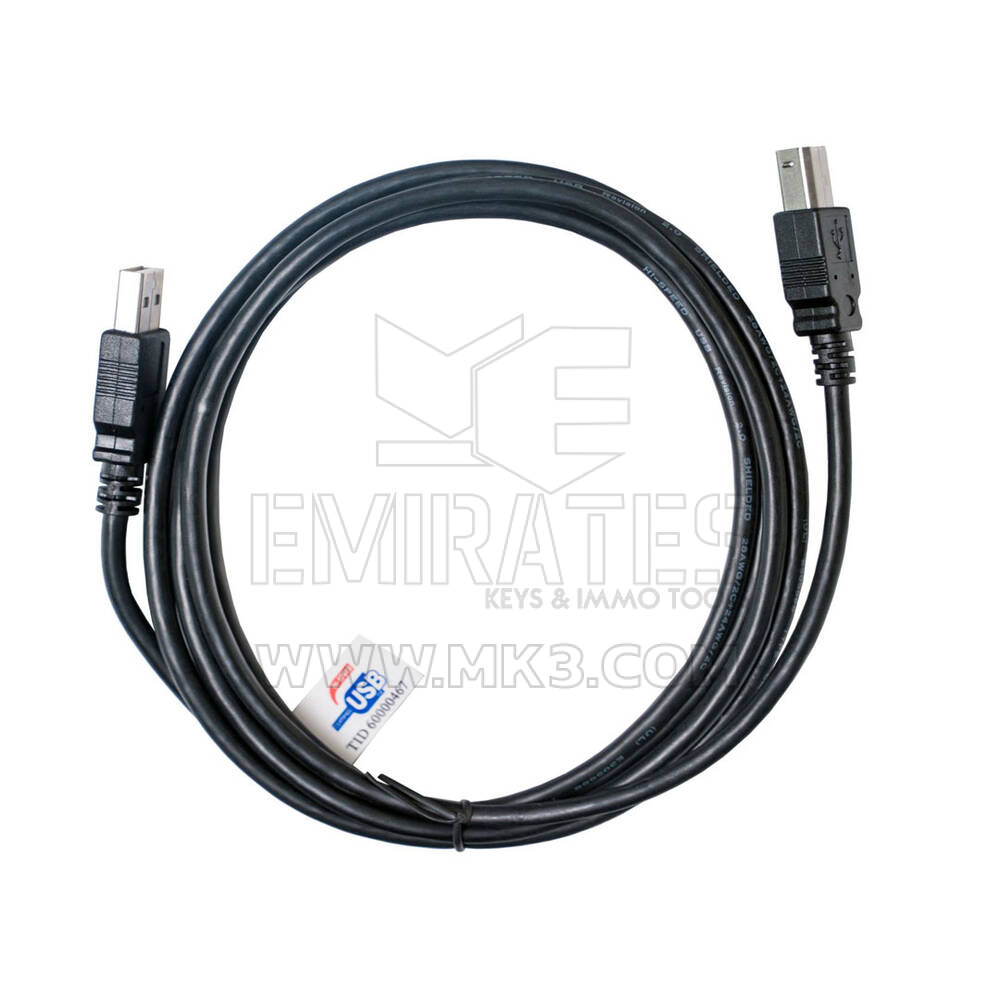

• câble USB

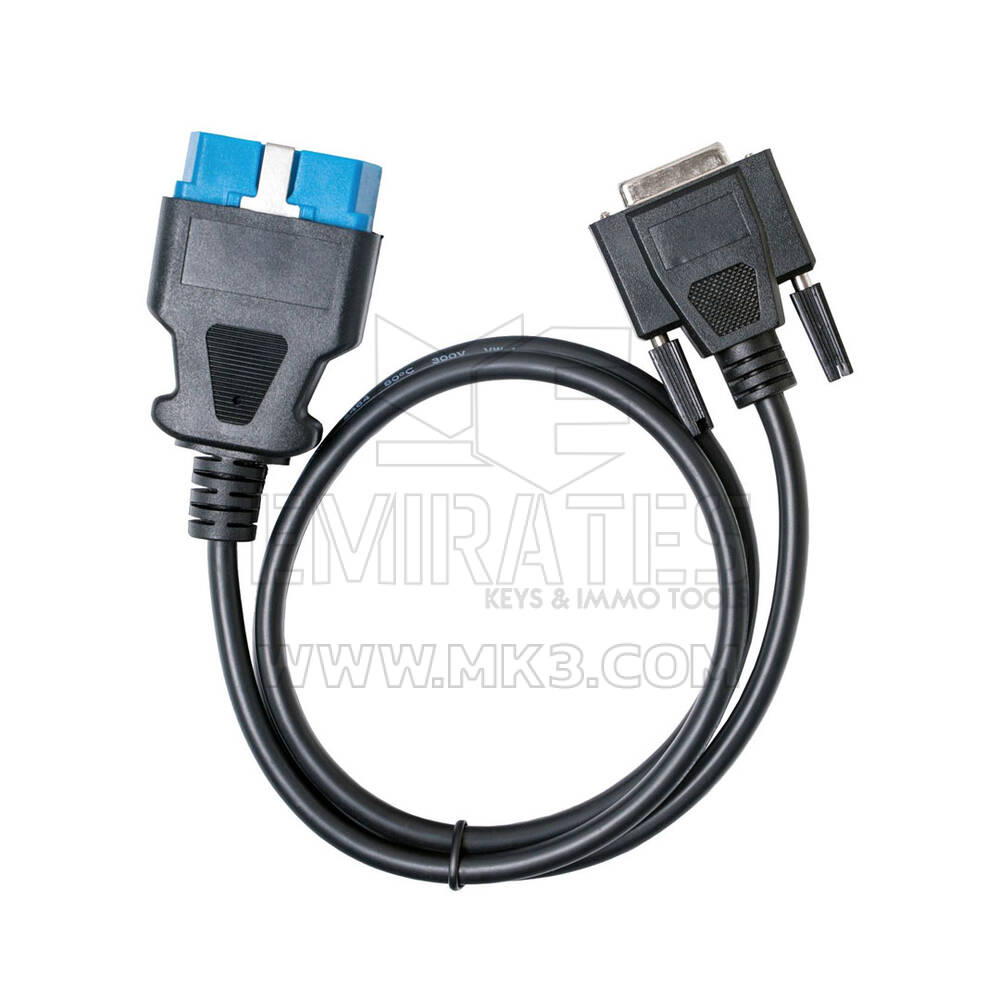

• câble OBD2

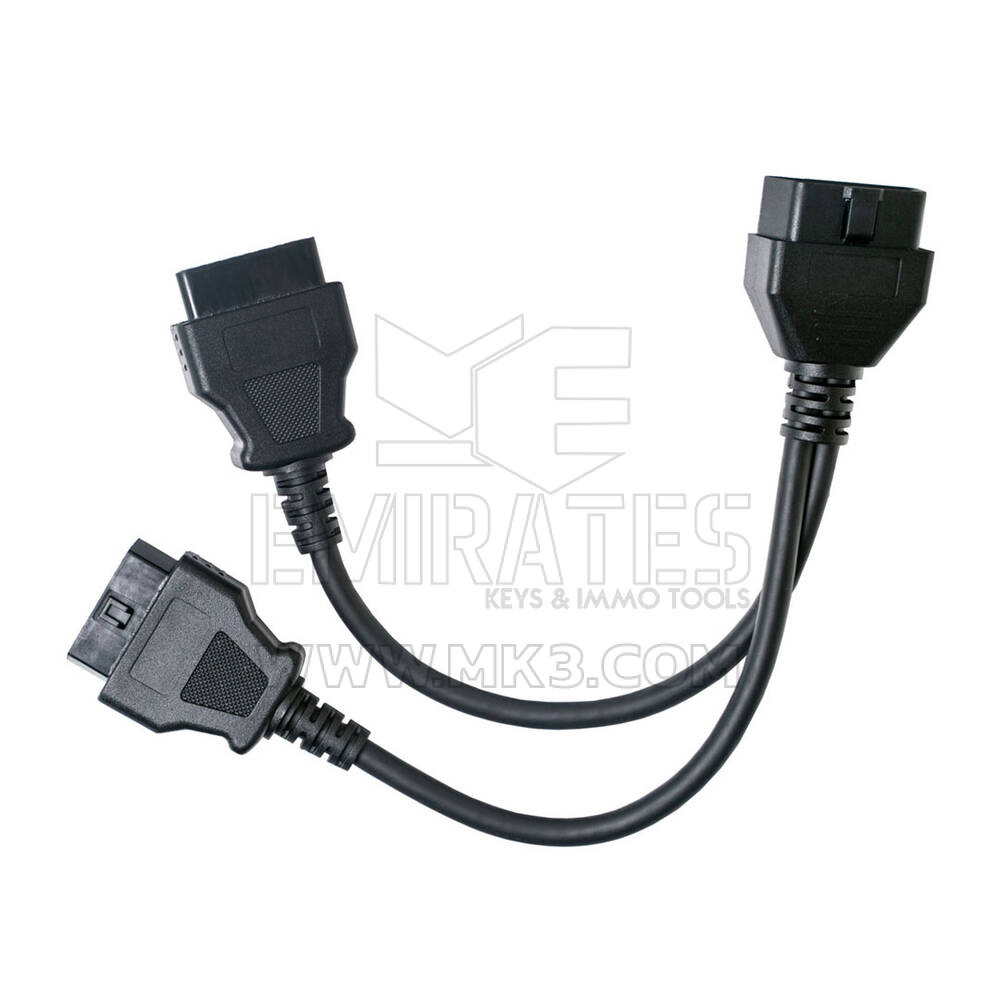

• Répartiteur en Y OBD2

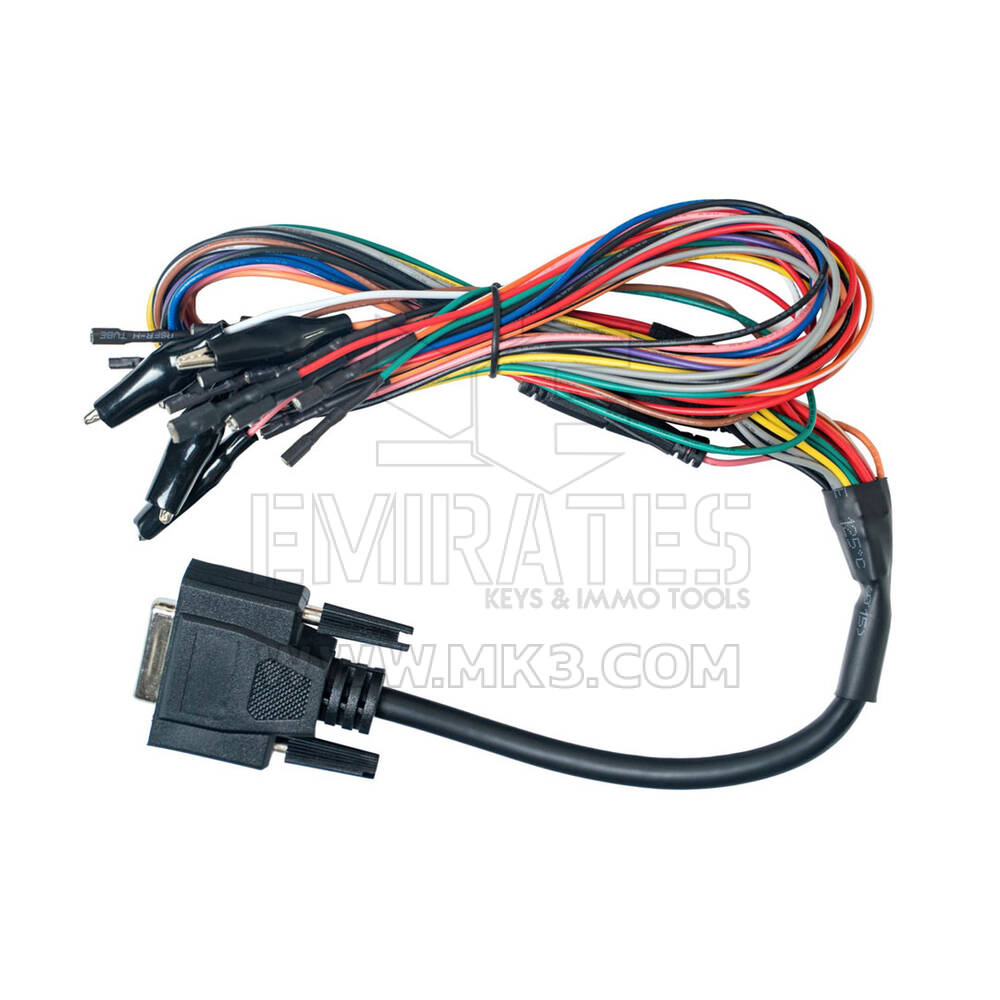

• Câble universel BOOT+BENCH

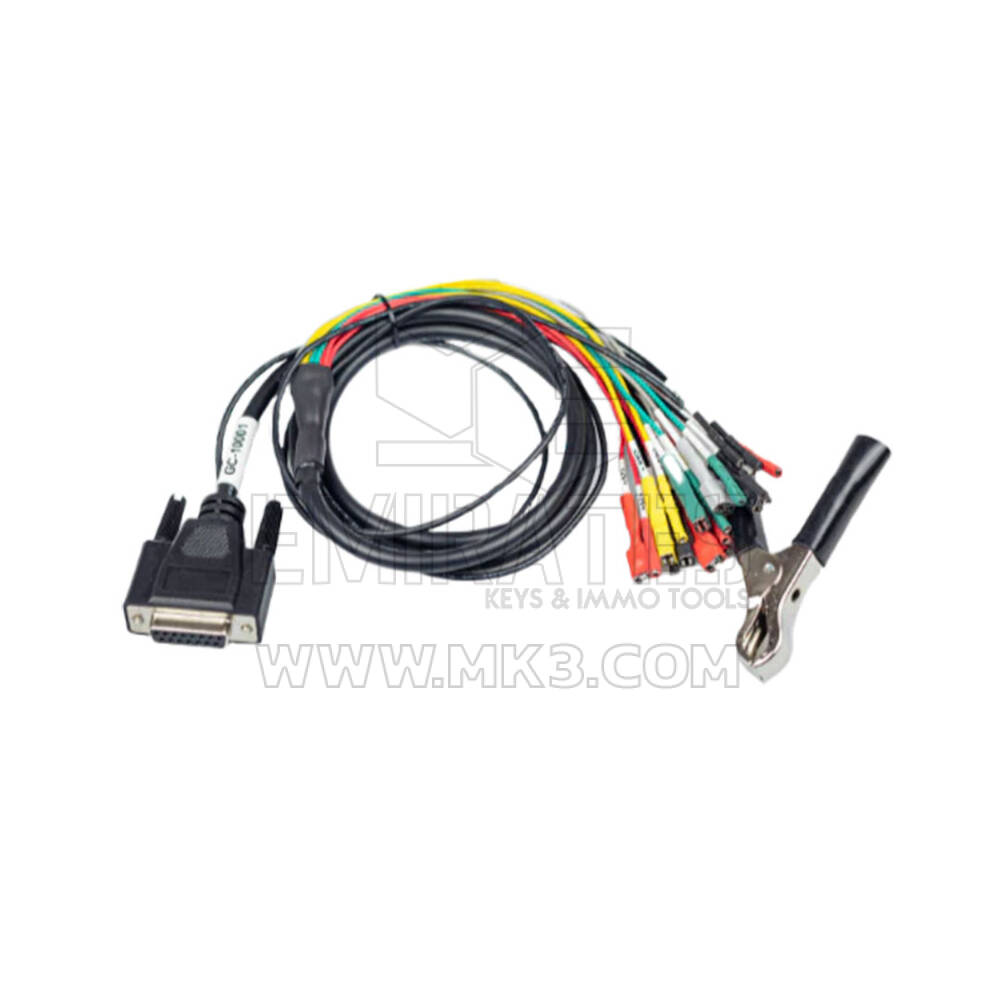

• Câble universel pour banc de test pour TCU

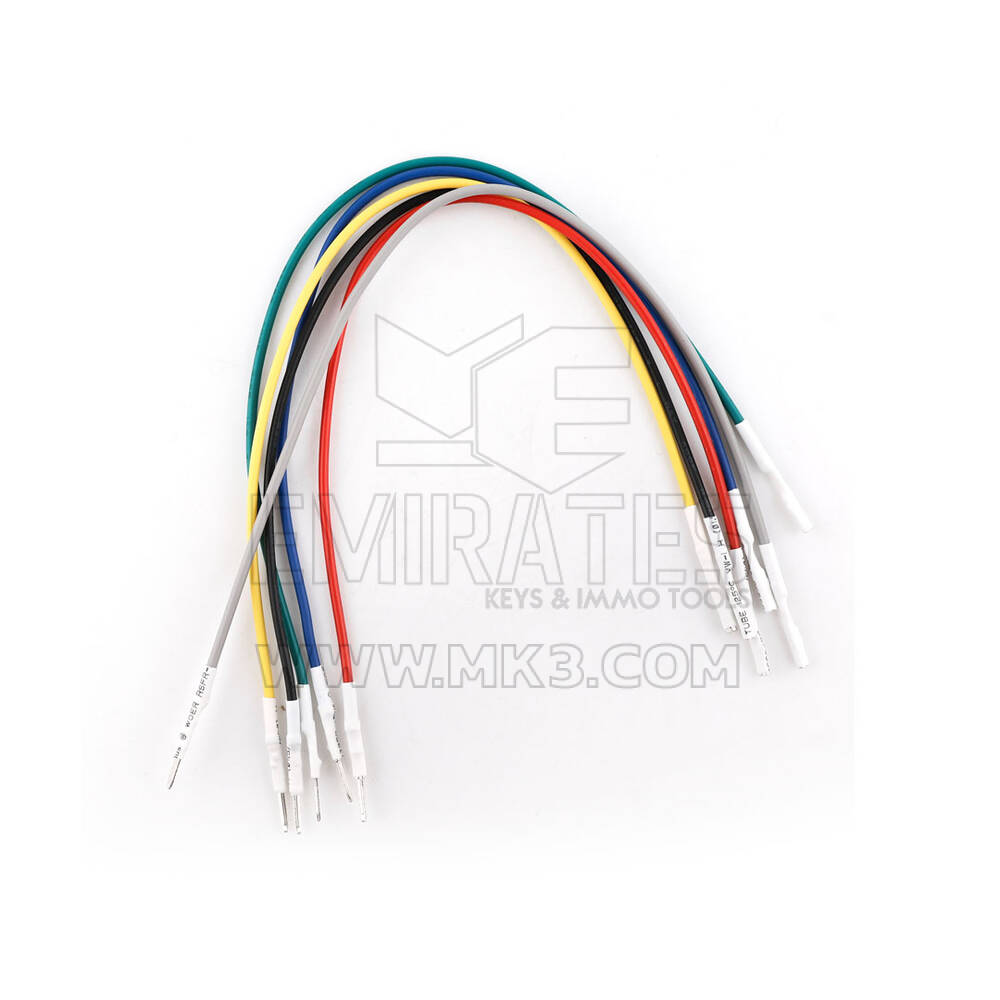

• Câbles adaptateurs à micro-broches MDG1

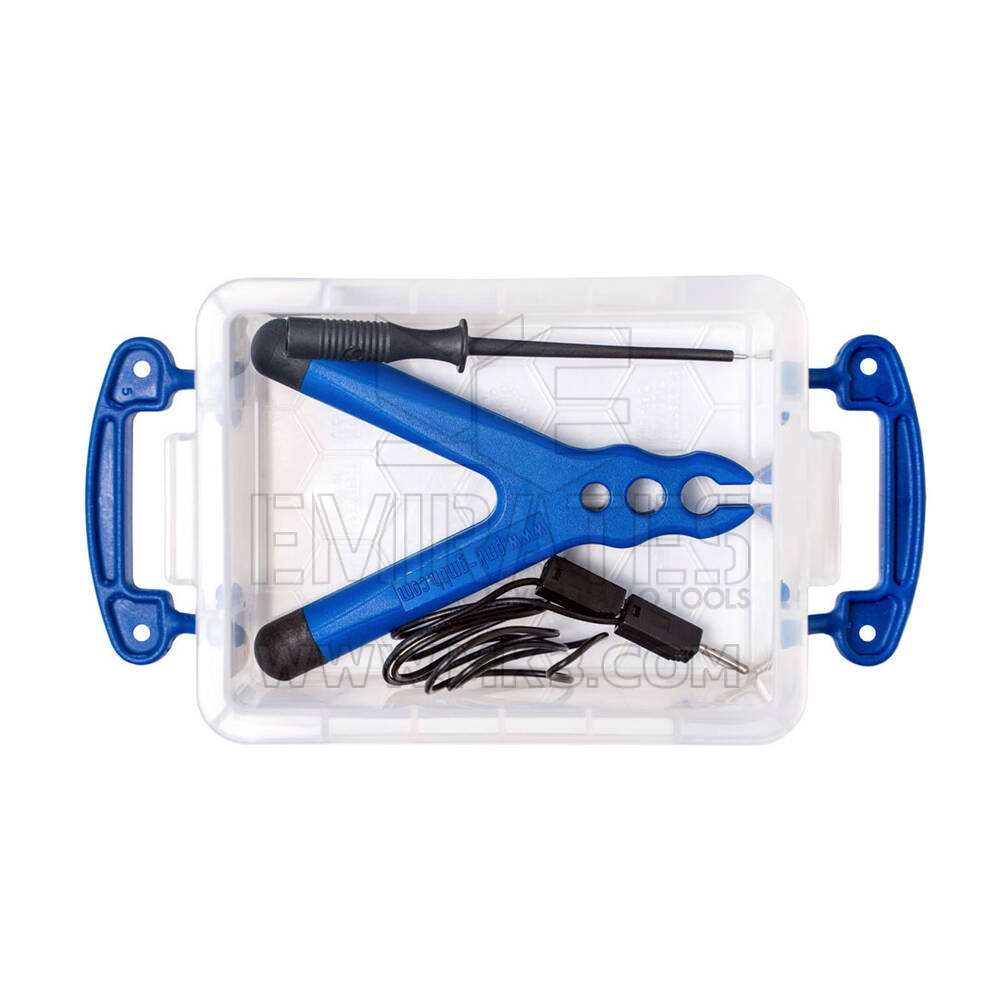

• kit de positionnement de sonde trépied

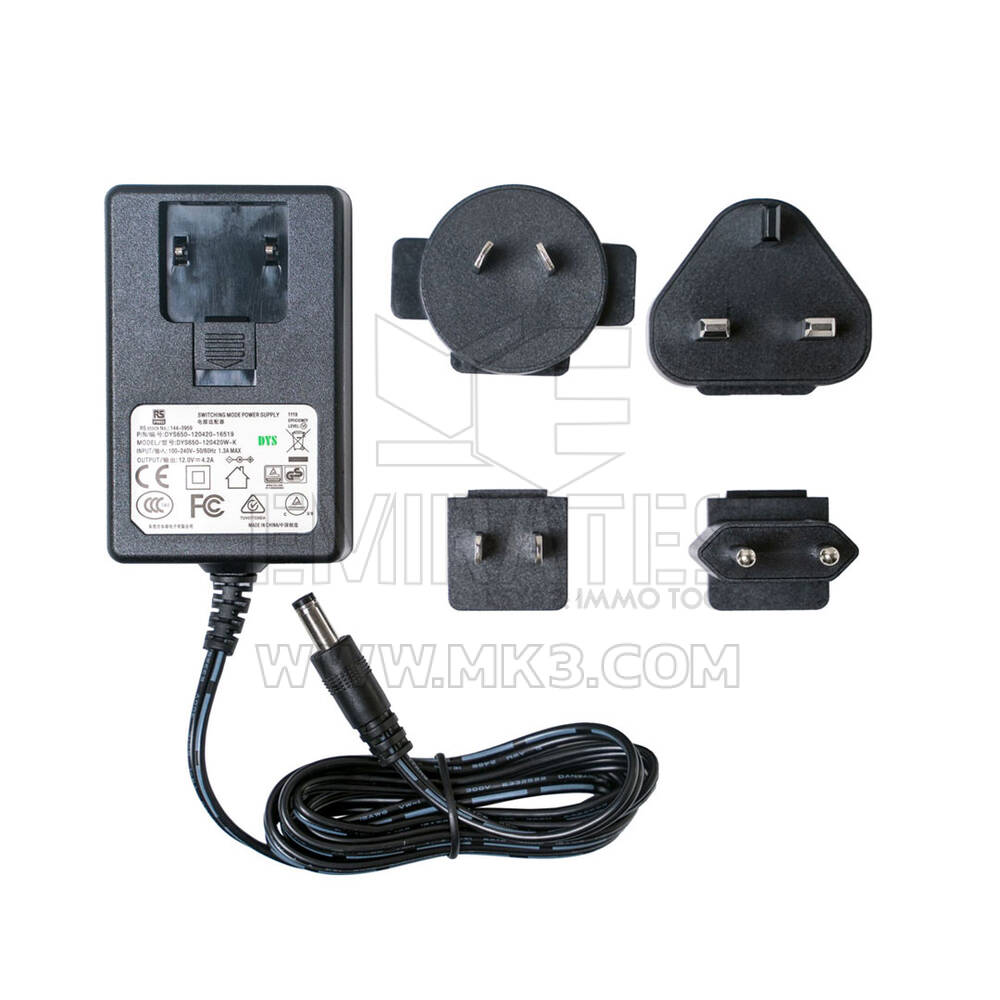

• Alimentation 4,2 A avec adaptateurs UE/US/UK/AUS

Le kit contient un câble de chaque

Fonctionnalités de la version Master de l'outil de programmation bFlash ECU :

• Lecture et écriture de fichiers non chiffrés pour ECU+TCU (OBD/BENCH/BOOT)

• Lecture/effacement des codes défauts (DTC) ECU+TCU

• Enregistrement des données ECU+TCU

• module d'enregistrement CAN Bus

• Module de réglage en temps réel

Configuration requise pour la version Master de l'outil de programmation bFlash ECU

• Une version à jour de Microsoft Windows 10 ou 11

• Microsoft .NET 4.6.2

• Ordinateur de bureau/portable fonctionnant sous Microsoft Windows avec processeur x86 ou x64 (Intel® Core™ i3 ou supérieur, Ryzen 3 ou supérieur)

• Résolution d'écran minimale de 1366 x 768 pixels

• 4 Go de RAM minimum

• 2 Go d'espace disque libre minimum

• Un port USB 2.0 libre

• Accès Internet avec une bande passante de 2 Mbps ou plus

bFlash est un outil de réglage de puce révolutionnaire unique qui combine les fonctions d'un programmateur, d'un scanner de diagnostic, d'un enregistreur de données, d'un analyseur de bus CAN et d'un visualiseur pour WinOLS.

bFlash a été créé par BC Consulting, l'un des principaux fournisseurs de solutions logicielles de calibration pour véhicules européens. Bien plus qu'un simple outil de programmation d'ECU, bFlash se distingue des logiciels de reprogrammation traditionnels, souvent dépourvus de fonctionnalités essentielles pour le réglage et l'utilisation quotidienne.

Les développeurs de bFlash ont étudié les outils des équipementiers utilisés par les ingénieurs d'étalonnage en usine, leurs caractéristiques et leurs capacités. Sur la base de ces spécifications, ils ont décidé de créer leur propre outil, tout aussi performant en termes de matériel, mais doté d'une interface simple et intuitive ainsi que d'un système de référence convivial.

Avantages de bFlash :

• Haute vitesse et sécurité au niveau des outils OEM ;
• Diagnostic, enregistrement de données et émulation pour WinOLS ;
• Interface facile à utiliser ;
• Système d'aide intégré ;
• Mises à jour logicielles régulières ;
• Garantie de 5 ans.

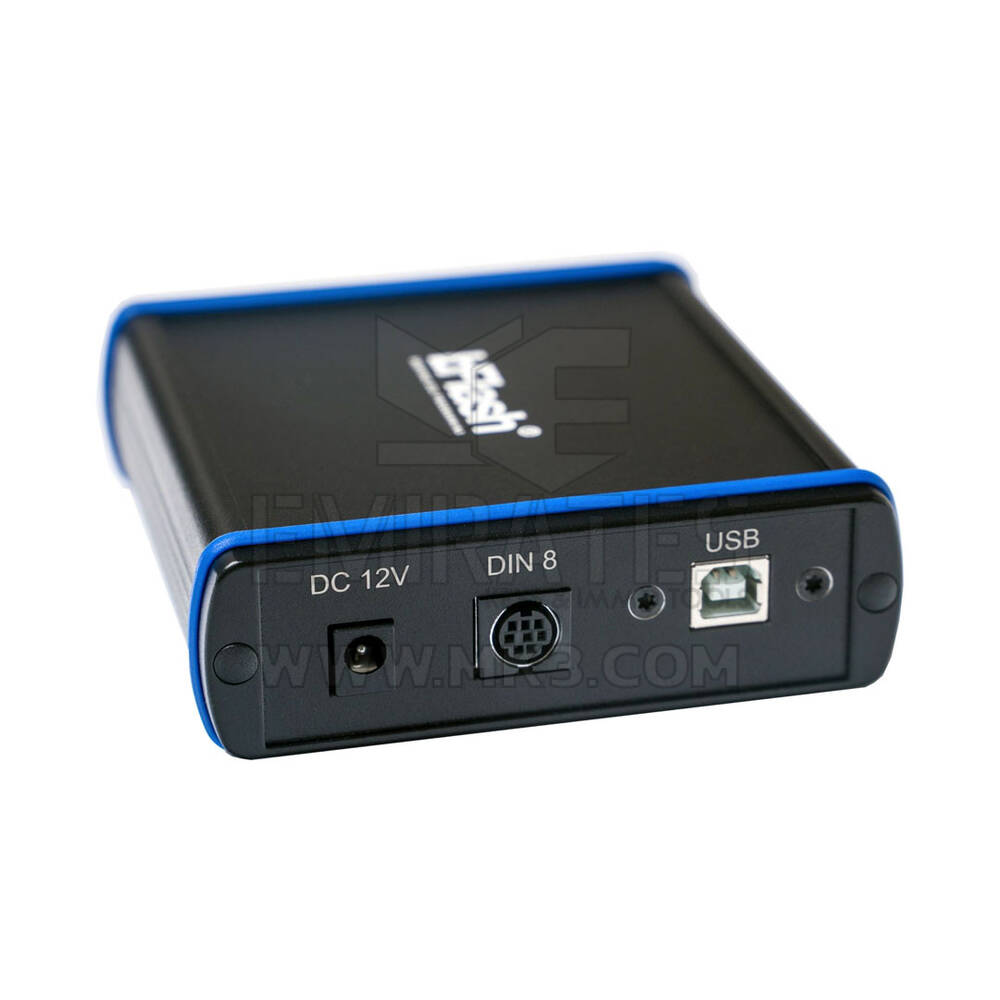

Matériel

Au cœur de notre conception matérielle se trouve le microcontrôleur NXP MPC57xx, le même que celui utilisé par plusieurs outils de programmation et/ou de débogage des constructeurs automobiles. Il garantit un échange de données ultra-rapide avec le calculateur du véhicule. Les autres composants matériels sont dédiés aux différentes méthodes de programmation prises en charge par bFlash, telles que OBD CAN, BDM, Boot, Ethernet DoIP, Flexray, JTAG et bien d'autres.

Composants clés

• Processeur NXP MPC57xx (3 cœurs individuels, 160 MHz) ;
• Flexray : Double canal TJA1080 A/B 10 Mbit/s, avec capacité de démarrage à froid du bus ;
• DoIP : PHY DP83848C jusqu’à Ethernet gigabit avec composants magnétiques intégrés 1:1 ;
• Bus CAN : Deux TJA1051 capables de communiquer simultanément sur 2 bus ;
• Tampons JTAG : convertisseur logique avec protection du bus logique et commutation automatique de l’alimentation 3,3/5 V. Jusqu’à 25 MHz ;
• USB : FTDI FT2232H.

Logiciel

bFlash est un outil de programmation d'ECU extrêmement performant et fiable. Il peut lire et écrire sur plus de 400 types d'ECU différents, couvrant plus de 6 000 combinaisons modèle/moteur. La programmation s'effectue via OBD (CAN, K-Line, Ethernet), en mode banc (connexion directe à l'ECU sans l'ouvrir), BDM (module de débogage en arrière-plan), Bootmode ou JTAG. La fonctionnalité unique de bFlash est son mode développeur, qui permet d'ajouter ses propres protocoles et/ou clés RSA pour un ECU spécifique.

bDiag est un lecteur de codes d'erreur complet doté d'un module natif compatible avec la quasi-totalité des marques automobiles. bFlash vous fournit d'abord le code spécifique au constructeur, accompagné de sa description, et, le cas échéant, le code OBD2. Grâce à la fonction DTC Finder du bManager, vous pouvez facilement désactiver les codes d'erreur détectés dans le fichier de l'ECU.

bLog est une solution complète et rapide pour accéder aux paramètres en temps réel spécifiques au constructeur. Le module intègre des préréglages permettant d'enregistrer uniquement les paramètres nécessaires et prend également en charge les protocoles d'usine de la plupart des marques automobiles. Grâce à la fonction d'analyse graphique de bManager, les informations textuelles sont converties en graphiques 2D et 3D faciles à visualiser et à analyser. Les fichiers journaux peuvent être utilisés pour le réglage, le diagnostic et l'identification des erreurs.

bSpy est un outil d'espionnage du réseau embarqué, permettant de suivre pratiquement toutes les communications du bus du véhicule. Il peut être utilisé pour le dépannage, le diagnostic et la réparation, mais un exemple plus concret de son utilisation serait sa capacité à suivre et à enregistrer les communications et les fichiers que l'outil de diagnostic du constructeur envoie au véhicule lors d'une mise à jour logicielle en concession.

La fonction bTrace, ou émulation d'ECU en temps réel (via OBD), est l'une des nombreuses innovations offertes par bFlash. Son développement a nécessité deux ans. Bien que cette fonctionnalité ne soit probablement utilisée que par quelques préparateurs professionnels développant leurs propres fichiers de réglage, elle vous garantit un gain de temps considérable et une prise en main des plus agréables. Grâce à EVC, qui a intégré directement bFlash à son logiciel WinOLS, vous pouvez utiliser bTrace directement depuis WinOLS.

bManager est un puissant outil logiciel en ligne qui vous aide à gérer, chiffrer/déchiffrer, visualiser ou modifier les fichiers lus avec bFlash.

bCloud est un service de stockage cloud chiffré accessible à tous les utilisateurs de bFlash. Il vous permet d'enregistrer les fichiers lus par le calculateur directement depuis bFlash vers votre cloud personnel. Par exemple, si vous souhaitez restaurer la configuration d'origine de votre véhicule plusieurs années plus tard, il vous suffit de télécharger à nouveau le fichier depuis votre cloud. Vous pouvez également utiliser bCloud comme base de données de fichiers de réglage pour stocker vos fichiers (ou ceux de vos revendeurs agréés) et les programmer directement depuis le cloud vers votre véhicule. Centraliser tous vos fichiers et les connecter directement à votre appareil bFlash est très pratique et vous fait gagner un temps précieux. Les clients disposant de leur propre serveur peuvent configurer un cloud sur celui-ci pour l'enregistrement des fichiers. De plus, une connexion directe existe entre bCloud et bManager, permettant ainsi un traitement immédiat et automatique des fichiers lus, si vous le souhaitez.

Concept maître/esclave

Le matériel maître et esclave est identique. Pour décoder le logiciel des outils, le préparateur maître peut acquérir un plugin logiciel (bMaster). Il existe également des options multi-maîtres, semi-esclaves et esclaves spécifiques à une marque, permettant à un esclave d'être associé à plusieurs maîtres (avec l'accord de tous les maîtres ; par exemple, un spécialiste VAG qui ne vend que des fichiers VAG à ses esclaves peut autoriser ces derniers à acheter des fichiers Mercedes ou BMW auprès d'un autre maître). Disposer de plusieurs maîtres est pratique : si l'un d'eux est indisponible (accident, maladie, congés), l'esclave peut être facilement basculé vers un autre maître pendant une durée déterminée.

Sommes de contrôle automatiques et CVN

Tous les checksums sont calculés automatiquement par bFlash avant la programmation ; vous ne devez pas les calculer vous-même. Selon le type d'ECU, bFlash peut également corriger le CVN (numéro de vérification d'étalonnage), le compteur de flash et/ou la date et l'heure du flash afin que la programmation soit sans trace. Veuillez consulter le guide d'aide du logiciel bFlash pour votre modèle de véhicule afin de vérifier si le CVN ou le compteur de flash sont fixes ou non.
