GODIAG GT100 + Herramientas para automóviles de nueva generación OBD II Caja de conexiones Conector ECU

GODIAG GT100 + Herramientas para automóviles de nueva generación OBD II Caja de conexiones Conector ECU con pantalla de corriente electrónica

Descripción del Producto:

Herramientas de programación de claves con número de producto: MK13325
Este producto pesa: 1250 g

Especificaciones de GODIAG GT100+:

Fabricante : GODIAG
Estado : Nuevo

GODIAG GT100 + Nueva generación de herramientas automáticas OBD II Break Out Box Conector ECU con pantalla electrónica de corriente

GODIAG GT100+ es la última plataforma de pruebas para la detección de comunicación del protocolo OBDII y el mantenimiento/diagnóstico/programación/codificación de la ECU. Y después de que se pierden todas las llaves, el instrumento y el sistema antirrobo se ven obligados a activarse por cortocircuito.
El GT100+ tiene una pantalla de voltaje y corriente. Es conveniente para los ingenieros de mantenimiento evaluar el estado de funcionamiento actual de la ECU.
Puede convertir la interfaz OBD2 del automóvil en 16 pines para la detección de señales y la conversión de nivel eléctrico. Capaz de conectar los módulos individuales o múltiples módulos del vehículo. Se puede conectar con cualquier herramienta de diagnóstico para saber si la comunicación del automóvil es buena o no. También puede suministrar energía al automóvil cuando cambia la batería para evitar que se pierdan los datos del módulo de control del vehículo, se bloquee automáticamente, falle el control remoto de la llave y se encienda la luz de falla.

¿Cuál es la diferencia entre GODIAG GT100+ VS. GT100?

• GT100+ incluye todas las funciones de GODIAG GT100.
• GT100+ agrega una pantalla actual a la unidad principal. Puede ver de manera intuitiva la pantalla actual de la ECU conectando el módulo de la ECU con la interfaz Banana o el cable DB25, lo que puede facilitarle mucho el trabajo.
• GODIAG GT100+ también puede admitir protocolos CAN no estándar.

Introducción a las funciones del GODIAG GT100+

- Al conectar el vehículo y la herramienta de diagnóstico a través de OBDII, el LED del Godiag GT100+ indicará si la interfaz de diagnóstico OBDII tiene una buena comunicación con el automóvil.
- Controle el voltaje de la interfaz OBDII del vehículo y visualícelo en tiempo real. Si es inferior a 11 V, detenga el diagnóstico y la programación para evitar que el vehículo no pueda arrancar, se pierdan datos o se bloquee el módulo.

Significado del indicador GODIAG GT100+ :

1) Se utiliza para verificar si la herramienta de diagnóstico/programación/codificación puede enviar señales de comunicación.

2) Conexión ECU: conexión de módulo único

GODIAG GT100+, conectado a un solo módulo ECU, es conveniente para que un usuario realice el diagnóstico y la programación de un solo módulo.

3) Programar llave GT100+ para VW, Porsche, Mitsubishi, etc. con todas las llaves perdidas - activar el instrumento o el módulo inmovilizador.

1. Para programar un VW de 4.ª/5.ª generación en el que se han perdido todas las llaves (por ejemplo: el nuevo A6L Touareg A4 Q5 A7), utilice GT100+ para cortocircuitar el PIN 16 del conector banana al PIN 1 para iluminar el tablero, y luego utilice la herramienta de programación de llaves para conectar con el adaptador hembra de GT100+ para la recopilación de datos. Algunos tableros de instrumentos de vehículos no se iluminarán, pero también se pueden recopilar datos, por ejemplo: A6L Q7.
2. Para reemplazar la ECU del motor de Toyota o usar algún programador de llaves para programar Toyota cuando se pierden todas las llaves, es necesario cortocircuitar el PIN13-PIN4
3. Para programar la llave de Mitsubishi con todas las llaves perdidas o para configurar OBDII cuando se pierden todas las llaves remotas, cortocircuite PIN1-PIN4.
4. Para programar la llave del Porsche Cayenne con todas las llaves perdidas o con todas las llaves remotas perdidas, cortocircuite el PIN3-PIN7.

4) Función de visualización del valor de voltaje y corriente

En el banco, conecte el módulo ECU utilizando el conector banana o la interfaz ECU dedicada db25, y Godiag GT100+ mostrará el valor de voltaje/corriente.
El usuario puede ver intuitivamente el estado actual de la ECU. Si no hay visualización de la corriente o la corriente mostrada real no es consistente con la corriente esperada por el ingeniero, puede verificar de inmediato si el cableado es incorrecto. Si el cableado es correcto, puede determinar que la ECU puede estar averiada, por lo que no es necesario realizar una comunicación de diagnóstico y puede reparar directamente la ECU.

Si muestra demasiada corriente, también puedes determinar si el cable está mal conectado o si la ECU está rota.

5)GT100+ mostrará la comunicación del protocolo CANBUS, K-Line, Pwm, Vpw+, KWP 2000.

GT100+ Pin 1, 9, 3, 11 12, 13, 8 (correspondientes al conector banana amarillo de la máquina), estas interfaces de protocolo obd2 no estándar pueden mostrar el protocolo de comunicación CAN BUS o K-Line. GT100 solo puede mostrar el protocolo K-Line, Pwm, Vpw+, KWP 2000.

6) Comuníquese rápidamente con una sola ECU en el banco conectándose con la herramienta de diagnóstico/programación de la ECU.

[Lo que permite a los ingenieros o técnicos completar el trabajo en el banco, y también evita el riesgo de pérdida de datos en otros módulos cuando se realizan pruebas directamente en el vehículo].

7.) Conexión de varios módulos ECU de vehículos.

[Tiene como objetivo resolver el problema de los ingenieros y técnicos que necesitan conectar varias ECU durante la programación de un módulo, como la conexión a varios módulos ECU para la programación de llaves]

8.) Reemplace la fuente de alimentación auxiliar por la batería - modo de conexión de sistema de alimentación ininterrumpida.

Dado que cuando se desmonta la batería, fallan o faltan datos del control remoto antirrobo de algunos vehículos, la fuente de alimentación auxiliar tiene como objetivo suministrar energía al vehículo a través de GT100+ antes de reemplazar la batería para mantener el suministro de energía al vehículo. Garantiza que la ECU del vehículo esté conectada a la energía durante el reemplazo de la batería.



9) El cable OBD2 del GT100+ tiene una longitud de hasta 1,4 metros, lo que resolverá el problema de que el cable de la herramienta de diagnóstico no sea lo suficientemente largo o el puerto de diagnóstico del vehículo sea demasiado estrecho para conectar.

Primero conecte el GT100+, encienda el interruptor de encendido y verá el voltaje en la pantalla, lo que le indicará si el suministro de energía del vehículo es normal. [Esto evita el riesgo de quemar la herramienta de diagnóstico y programación debido al puerto OBD2 del vehículo modificado]

10) Convertir el puerto de diagnóstico OBD1 al puerto de diagnóstico OBD2 estándar.

Para vehículos OBD1 antiguos o puertos de diagnóstico especiales, conecte GT100+ a través del conector banana y el puente DB25.

11) GT100+ convertirá el puerto OBD1 del camión especial al puerto de diagnóstico OBD2 estándar según el protocolo.

12) Trabajar junto con la plataforma de prueba de programación BMW CAS4/CAS4+,

Se utiliza para probar si la tecla programada funciona normalmente con CAS4.

13) Trabajar con la plataforma de pruebas de programación BMW FEM/BDC

14) Estamos desarrollando más conectores y módulos dedicados, por favor espere...

Diagrama de conexión de hardware del Godiag GT100+ :



Parámetros del Godiag GT100+


Garantía: Un año de garantía.

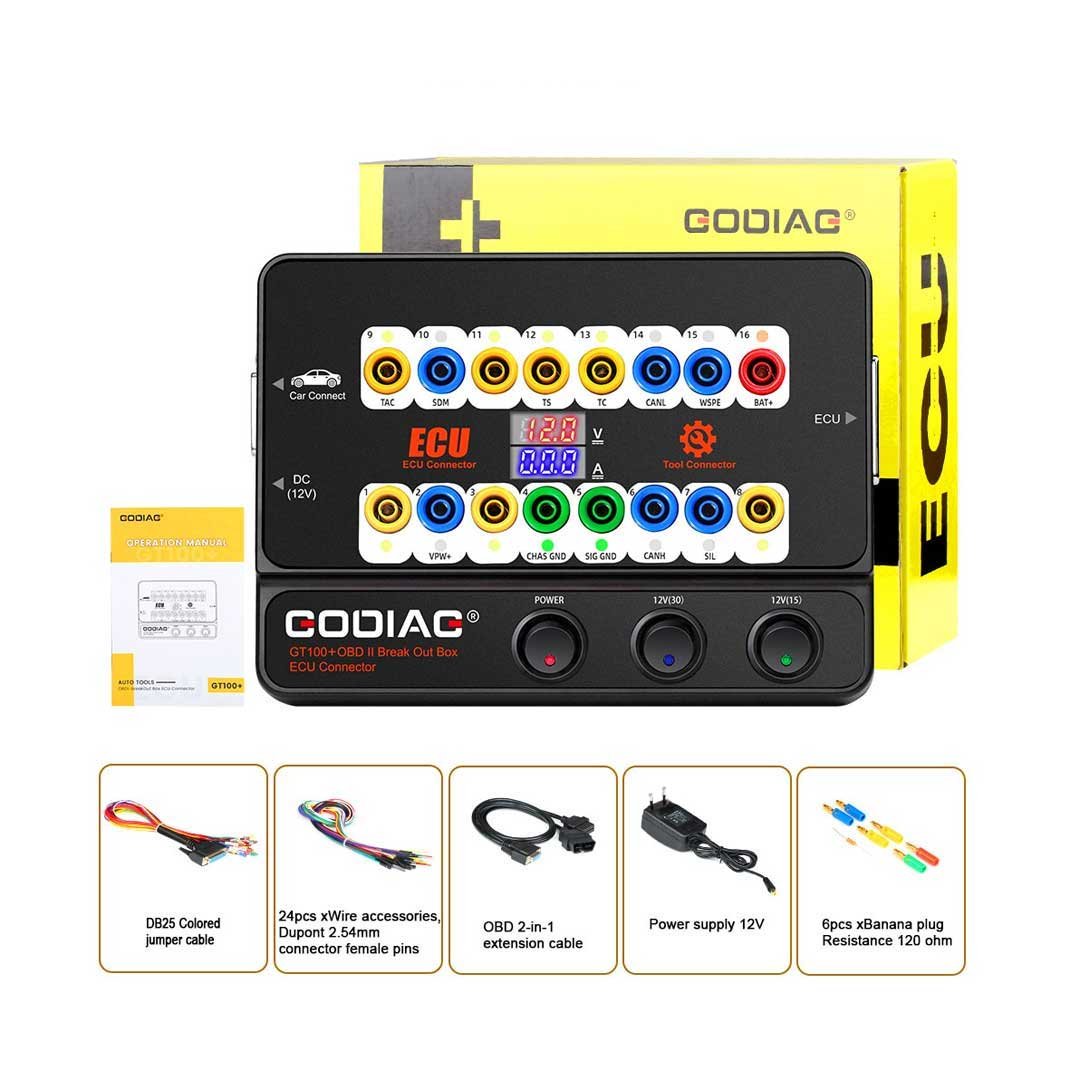

El paquete Godiag GT100+ incluye:

1. 1 pieza x anfitrión
2. 1 cable de extensión xOBD 2 en 1
3. 1 cable puente de color
4. 1 fuente de alimentación de 12 V
5. 1 pieza x Resistencia 120 ohmios
6. 6 piezas x conector tipo banana
7. 24 piezas de accesorios xWire, pines hembra de conector Dupont de 2,54 mm
