Adaptador exclusivo Xhorse XDMQBAGL MQB48 para la función de lectura de datos de la clave MQB de MLB-Tool

Adaptador exclusivo XHORSE XDMQBAGL MQB48 para MLB-Tool Función de lectura de datos de clave MQB No es necesario desmontar el instrumento

Descripción del Producto:

Adaptador adicional de Xhorse con número de producto: MK26295
Este producto pesa: 75 g

Introducción del producto:

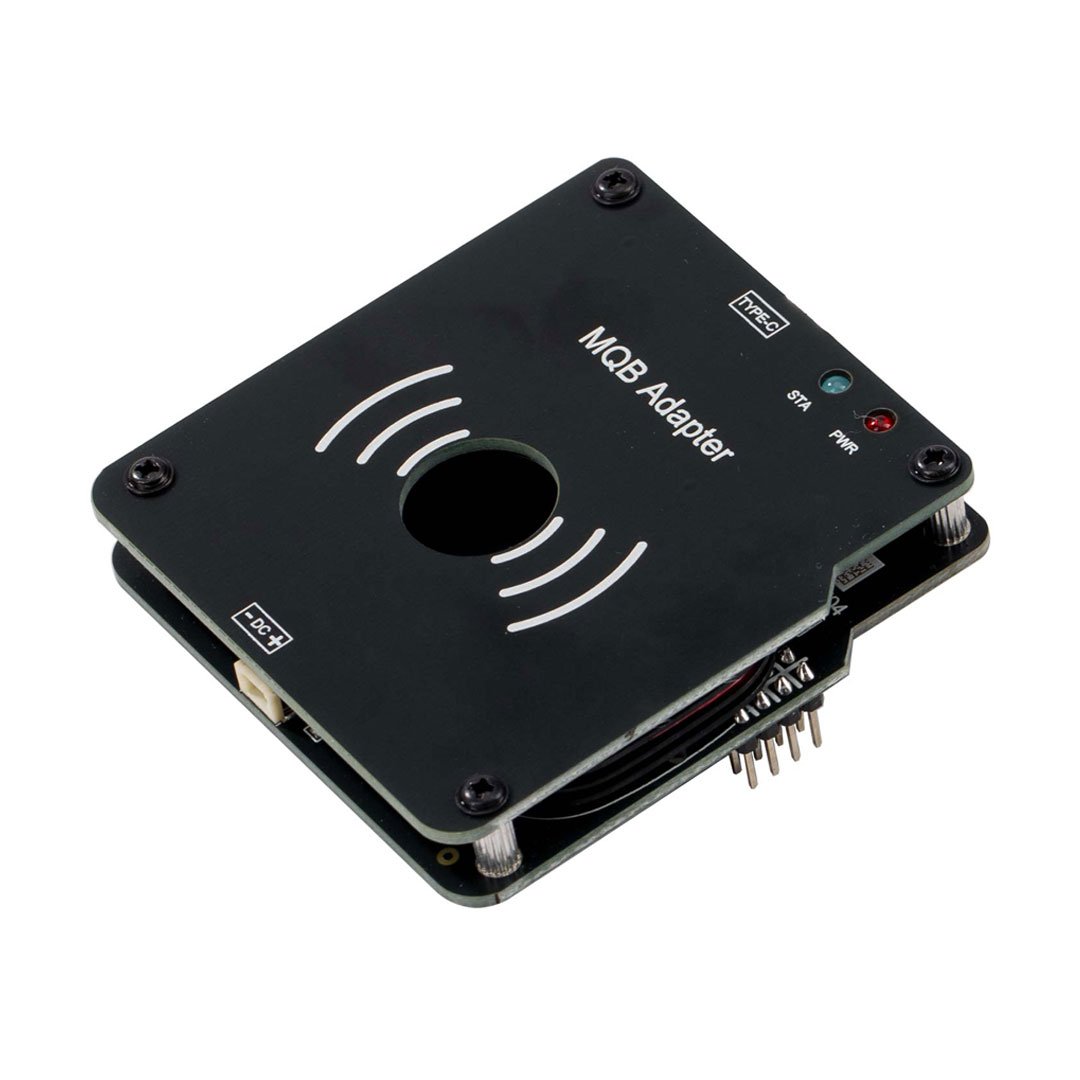

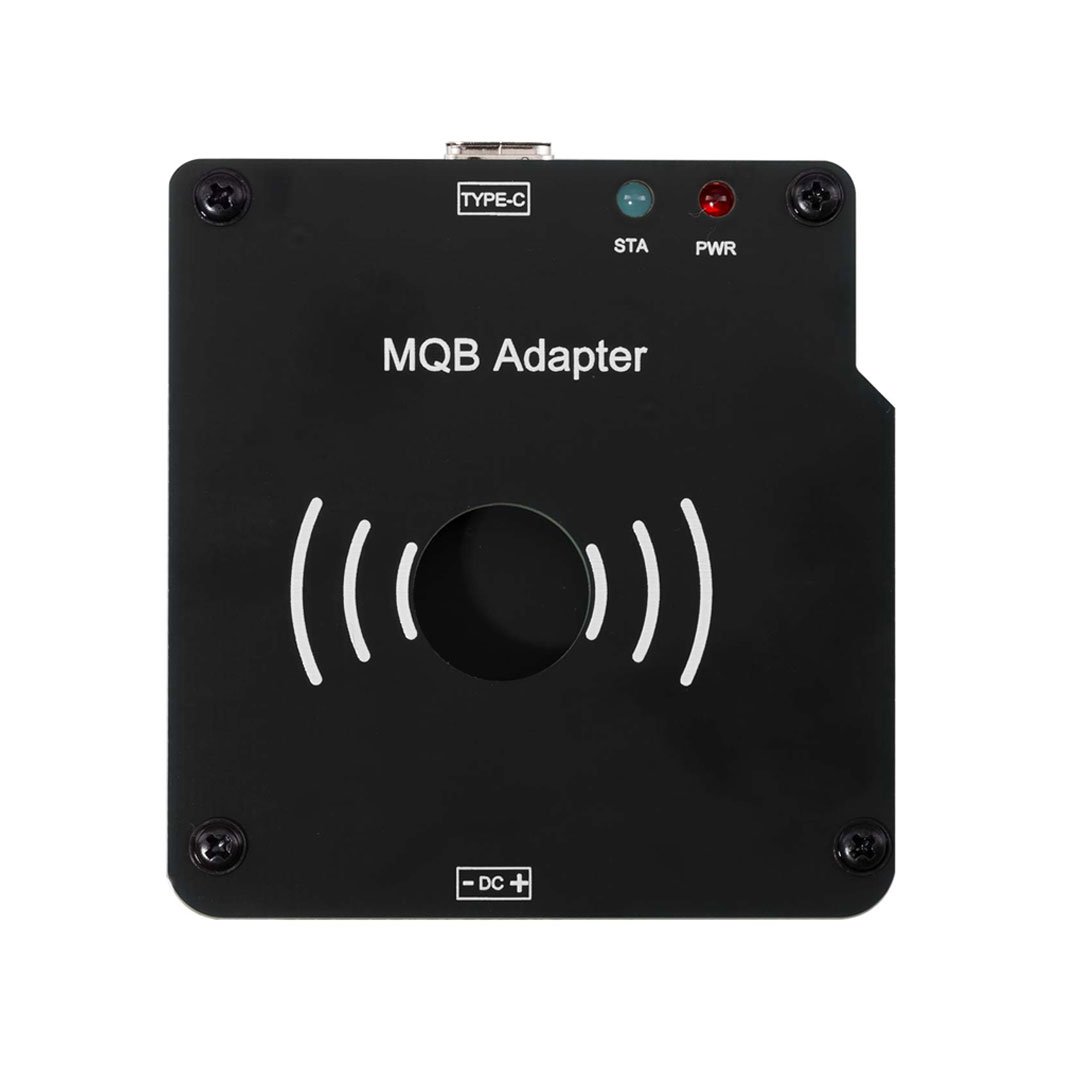

Adaptador XHORSE XDMQBAGL MQB, con equipo MLB, no necesita desmontar el instrumento sino solo la llave, y solo necesita soldar dos cables.
Con bajo riesgo y operación simple, puede agregar claves para la mayoría de las claves MQB48.

Características del producto:
No es necesario desmontar el instrumento
Es más fácil leer datos clave y agregar claves

Función del adaptador MQB XDMQBAGL:
Similar a MLB, abra la clave, lea los datos y programe una clave adicional.
Esta nueva herramienta es para MQB48 Megamos AES.
Lea los datos inmovilizadores (código CS) de la clave de trabajo mqb en la plataforma MQB48 para poder agregar claves sin tener que usar el grupo para leer en el banco.

Instrucciones del adaptador MLB+MQB:
Conectarse al dispositivo VVDI2:
1. Utilice el dispositivo MLB + el adaptador MQB para leer datos IMMO de la clave MQB48.
2. Use VVDI2 para cargar los datos IMMO leídos en el primer paso: generar clave, aprender clave (VVDI2 necesita habilitar la función MQB,
(no necesita función de bloqueo MQB48 NEC35XX)

Conectarse al dispositivo KEY TOOL PLUS / KEY TOOL MIDI:
1. El dispositivo de tableta se conecta directamente al dispositivo MLB + adaptador MQB, y los datos IMMO se pueden leer desde la clave MQB48.
2. El dispositivo de tableta carga los datos IMMO leídos en el primer paso: generar clave, aprender clave
(El dispositivo de tableta debe tener autorización de cuarta generación, no necesita la función de bloqueo MQB48 NEC35XX)

Aviso: Se recomienda a los clientes recopilar datos en una computadora en lugar de utilizar una tableta o una herramienta clave.

¿Cómo conectar el adaptador MQB48 con la herramienta MLB?


Chip de actualización de unidad principal de MLB:
Este chip se utiliza para reemplazar el chip original en la unidad principal MLB.
Tras el reemplazo, funcionará con el recolector de información. Deseche el chip original; no es necesario conservarlo.

1. Pasos de operación:
1) Desmonte la unidad principal MLB quitando los cuatro tornillos de la carcasa.

2) Retire los dos tornillos de la placa de circuito.

3) Reemplace el chip en la placa de circuito.

4) Vuelva a montar el dispositivo.

2. Instrucciones de uso
Recopilador de información clave:
Debe utilizarse con la unidad principal MLB; no puede funcionar de forma independiente.
Cable de conexión:
Conecte el adaptador a la llave.
Siga las instrucciones del software para quitar el capacitor de la llave y soldar el cable de conexión a la llave.


Método de conexión correcto para la unidad principal MLB y el recopilador de claves MQB48:
Diagramas:


Notas importantes:
El adaptador MQB48 tiene requisitos estrictos de suministro de energía durante la recopilación de datos.
Utilice dos cables USB independientes para alimentar la unidad principal MLB y el colector MQB48. No utilice adaptadores de carga.
La unidad principal MLB no requiere alimentación de 12 V.

Hora de recolección de datos:
Buena fuente de alimentación: ~15 minutos para recopilación de datos, ~1 minuto para cálculo de datos del inmovilizador.
Suministro de energía promedio: ~30–60 minutos para recopilación de datos, ~1 minuto para cálculo.

Adaptador MLB MQB Conexión a una PC:
Utilice dos cables USB.

Conexión a una tableta:

Etiqueta 1: Utilice un cable divisor tipo C.
Etiqueta 2: La calidad de la energía de la tableta es insuficiente. Para obtener mejores resultados, conecte el OBD al vehículo o suministre alimentación externa al OBD para mantener la batería de la tableta.
Nota: Las tabletas con un solo puerto Tipo-C tienen poca estabilidad de energía, lo que resulta en tiempos de recolección más largos y tasas de éxito más bajas. Se recomienda encarecidamente usar una PC.
Después de una recopilación de datos exitosa:
Se generarán los datos MQB48 IMMO. Cargue estos datos en la opción MQB35XX para crear y programar claves.

Detalles adicionales:
