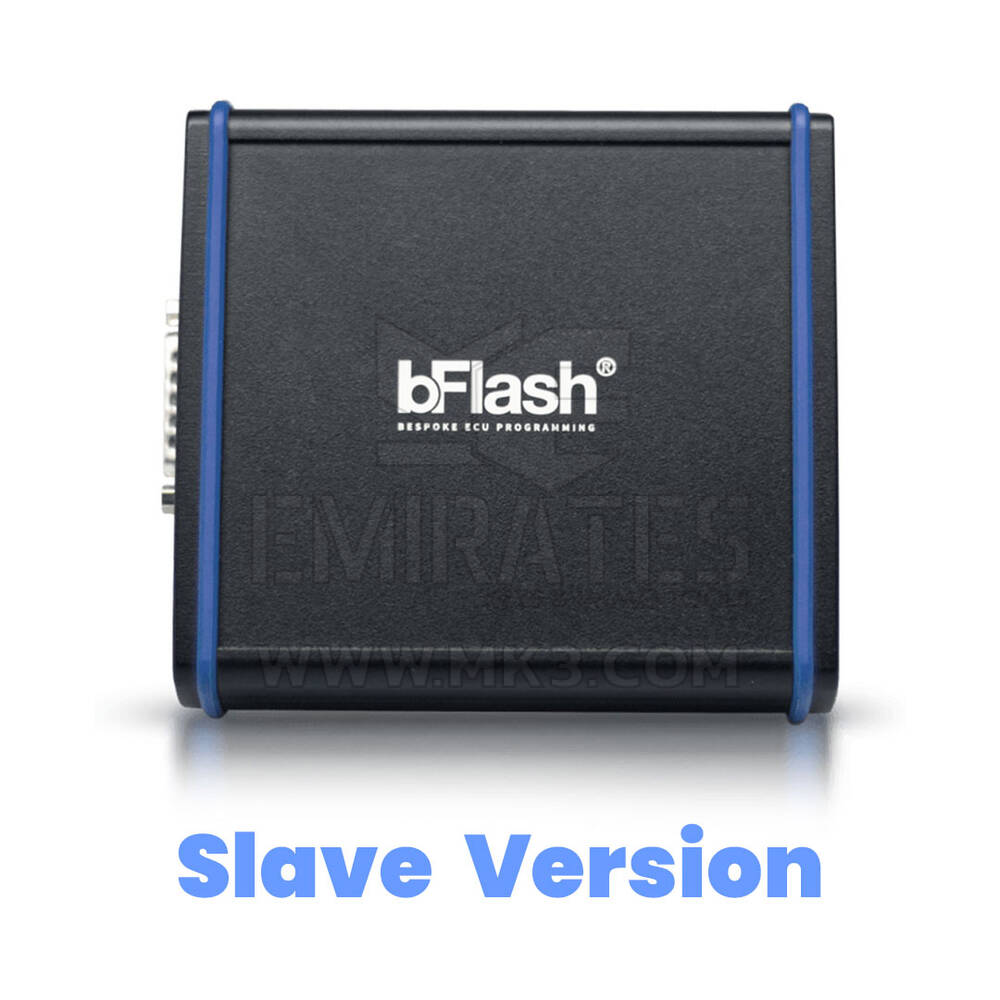

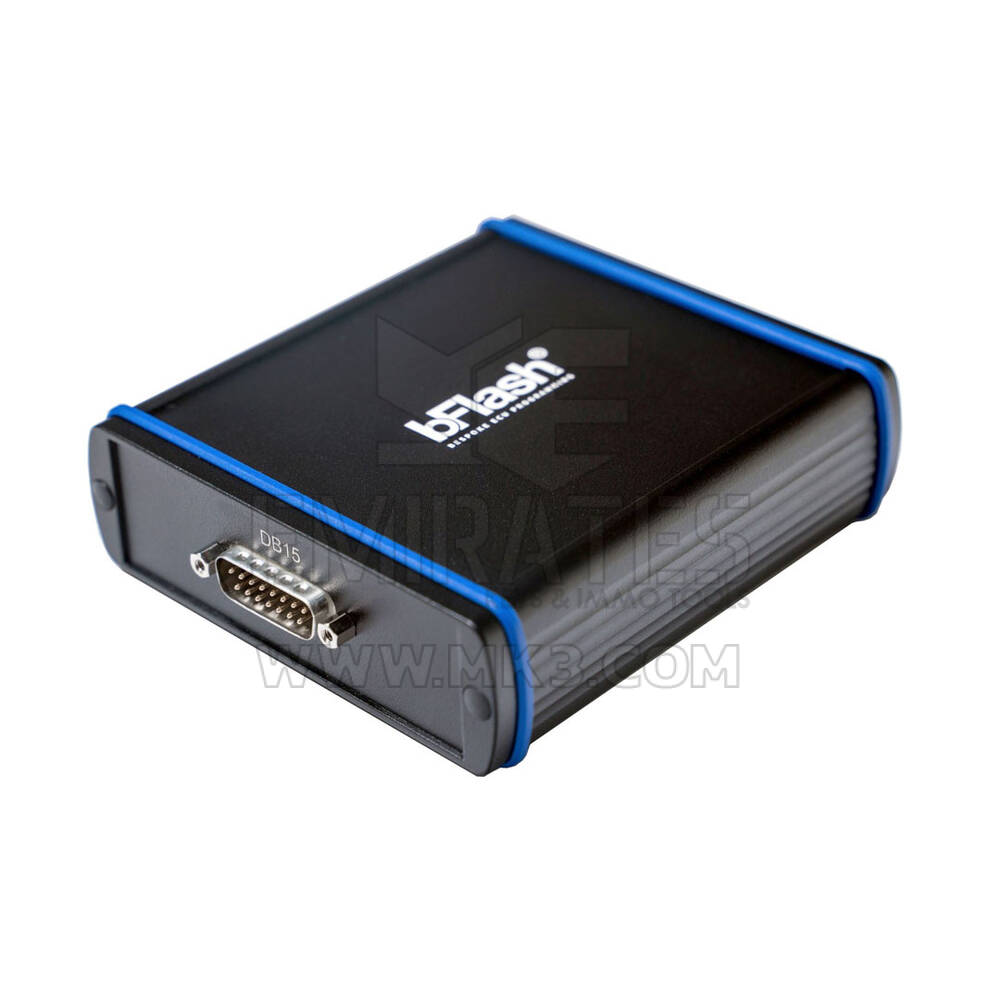

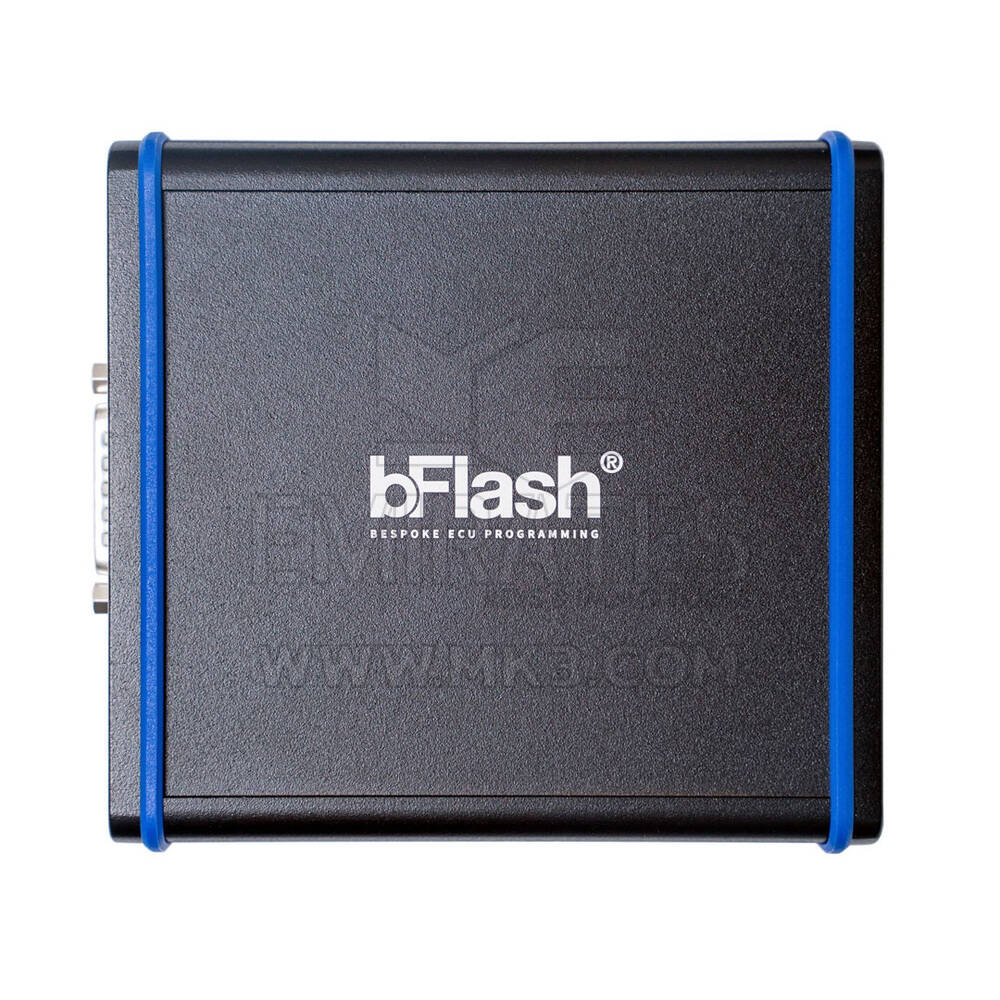

Outil de programmation ECU bFlash version esclave

bFlash Slave est un outil indispensable pour tout professionnel du chiptuning, ingénieur en calibration et atelier de réparation d'ECU/TCU. Grâce à cet outil, vous pouvez lire et écrire des fichiers de tuning cryptés.

bFlash Slave offre 5 fonctionnalités puissantes : flashage rapide, enregistrement de données basique et avancé, diagnostic, enregistrement du bus CAN et consultation des données enregistrées. Notre logiciel convivial identifie automatiquement l'ECU et la somme de contrôle est automatiquement corrigée par l'outil pendant l'écriture.

Chaque outil bFlash Slave doit être lié à l'outil bFlash Master.

bFlash est un outil de confiance pour les professionnels de l'automobile du monde entier.

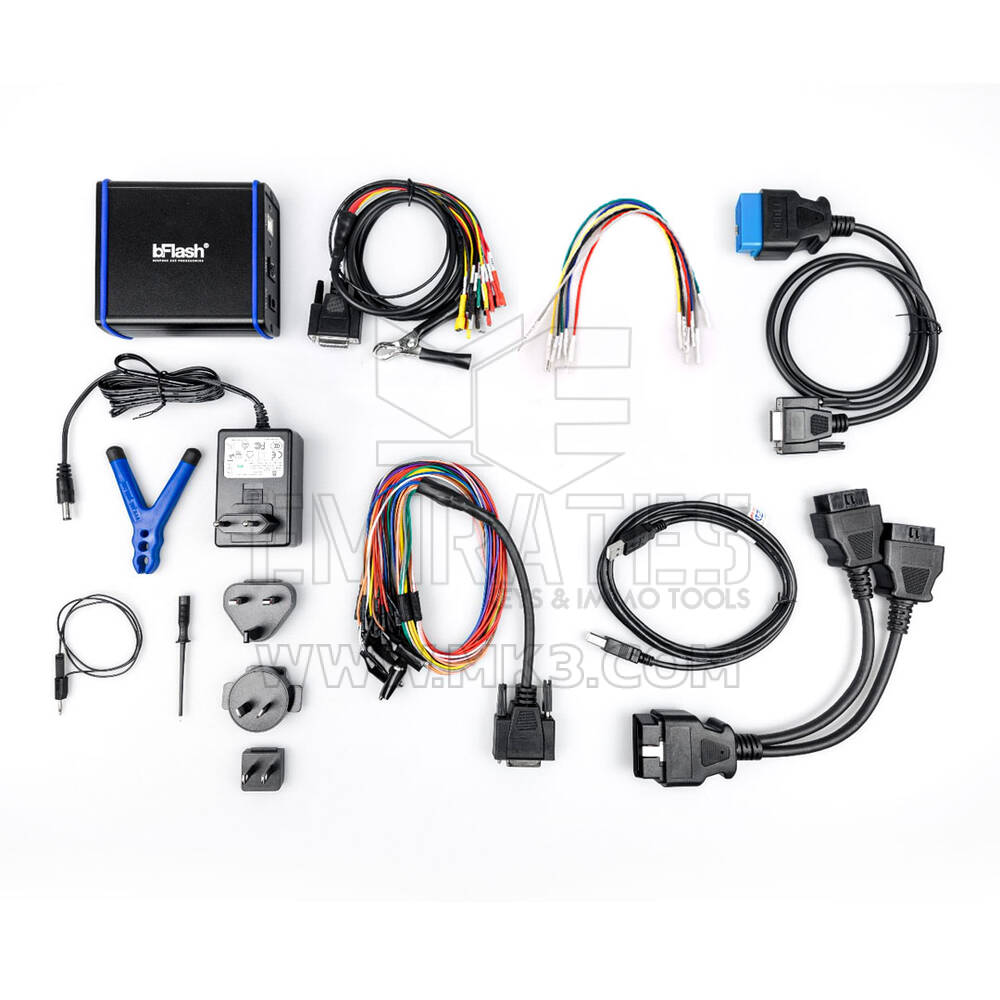

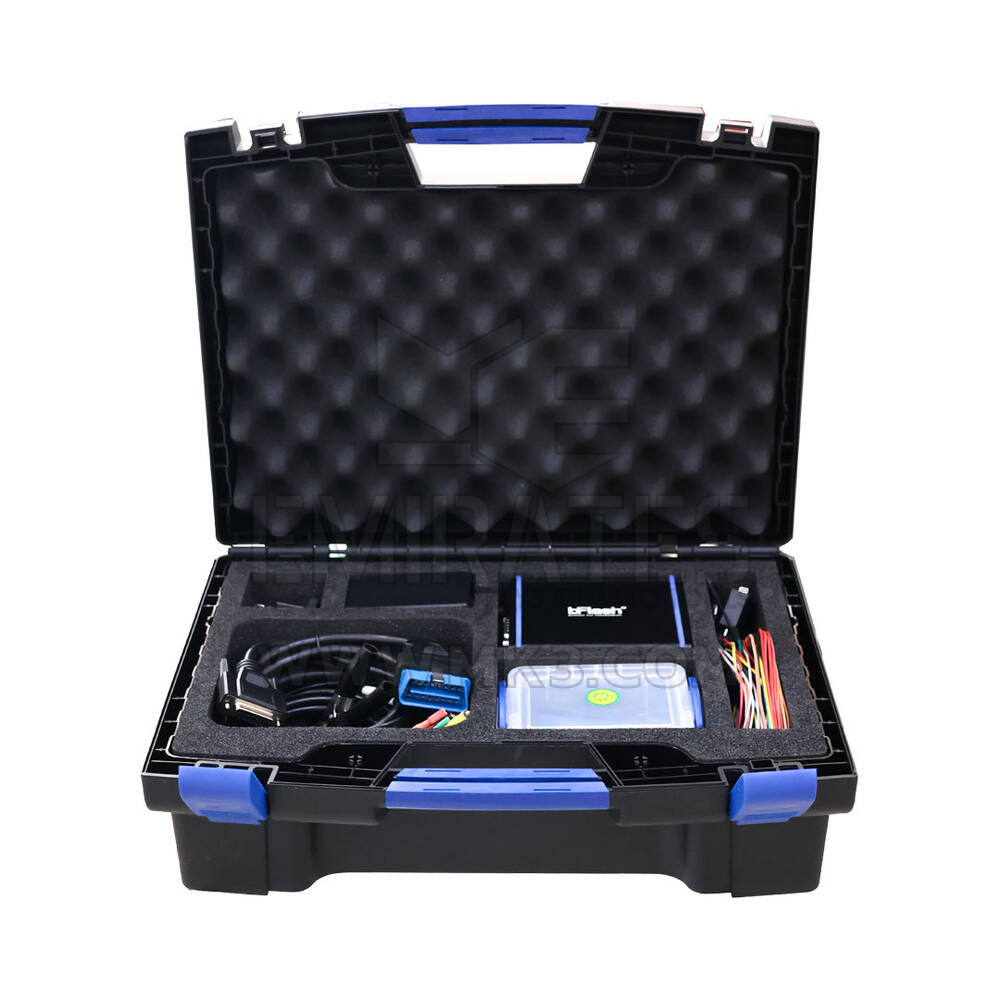

Que contient le kit bFlash ?

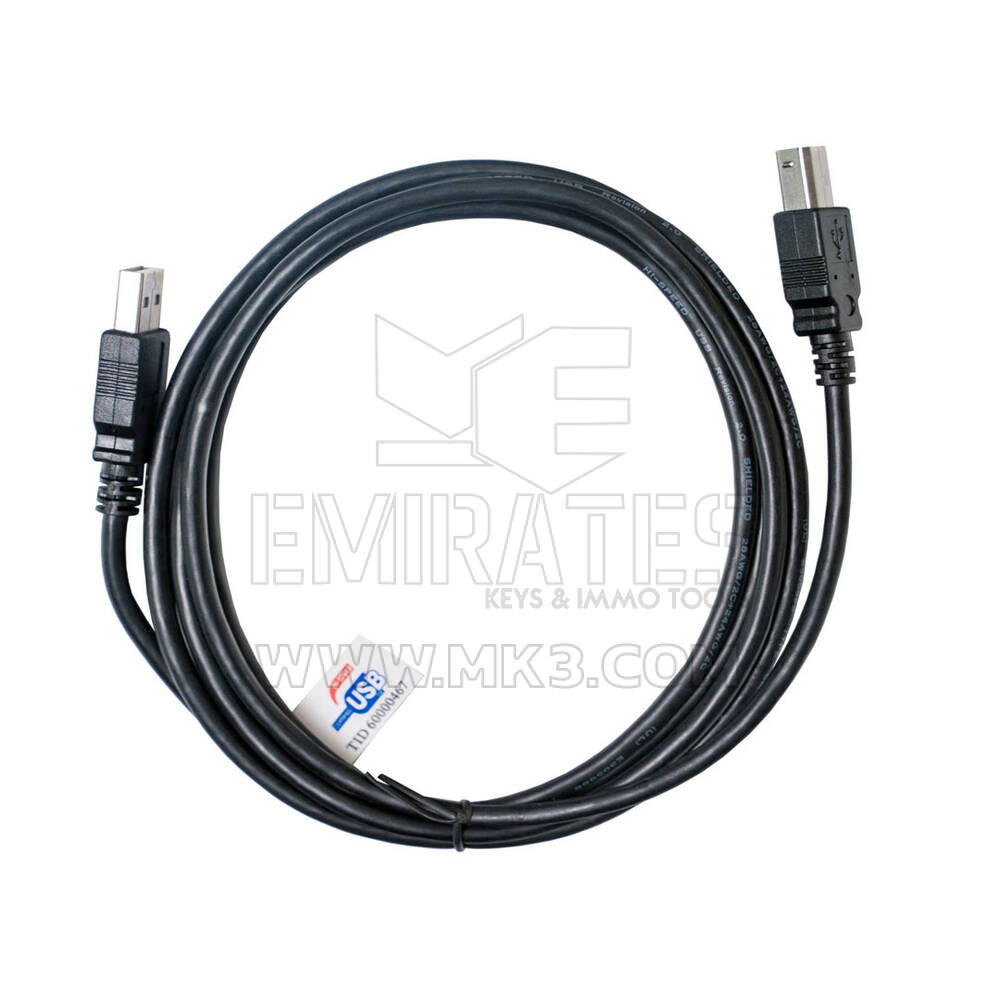

• câble USB

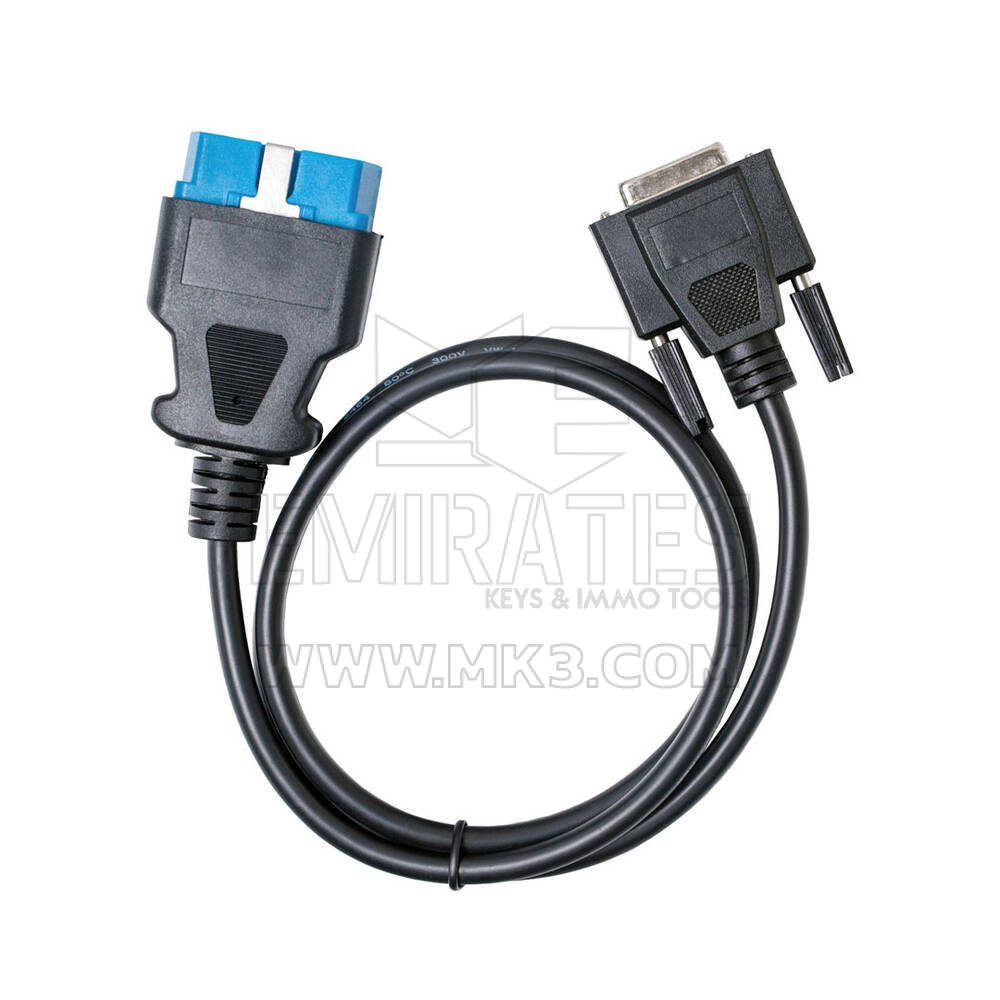

• Câble OBD2

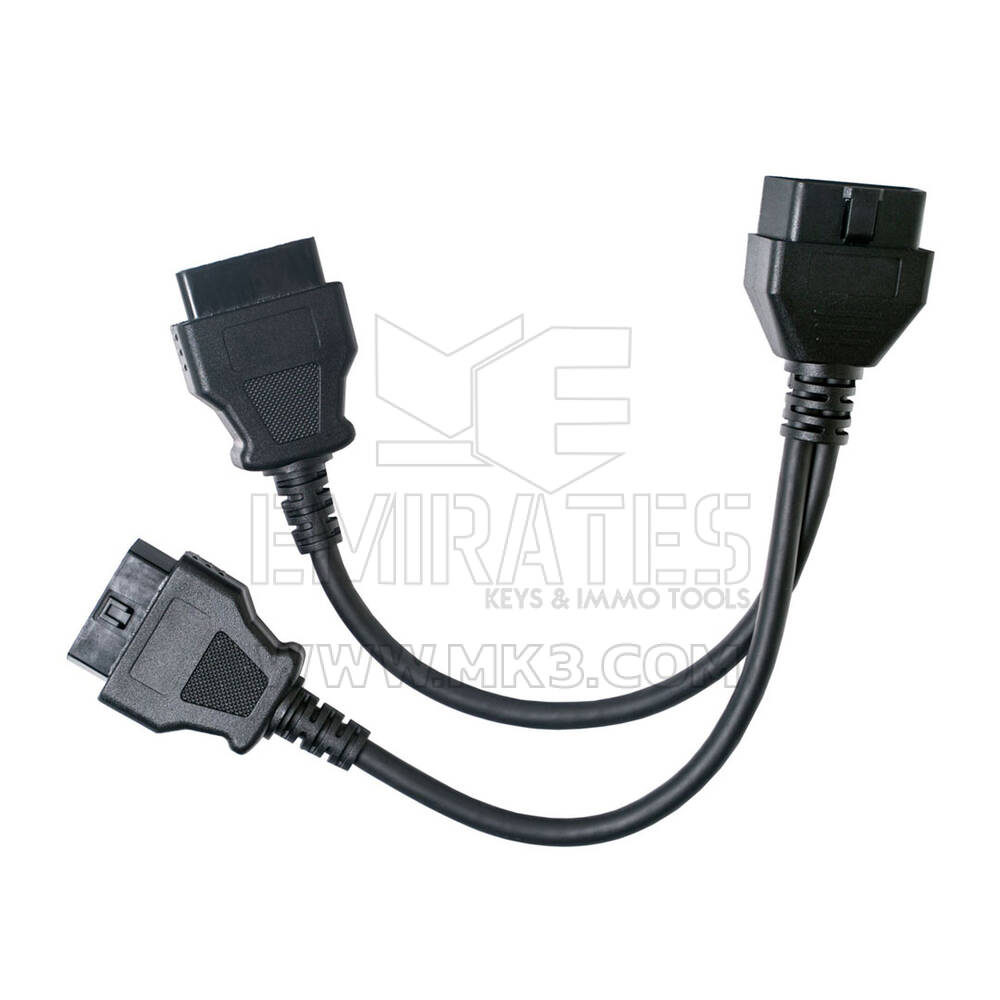

• Répartiteur en Y OBD2

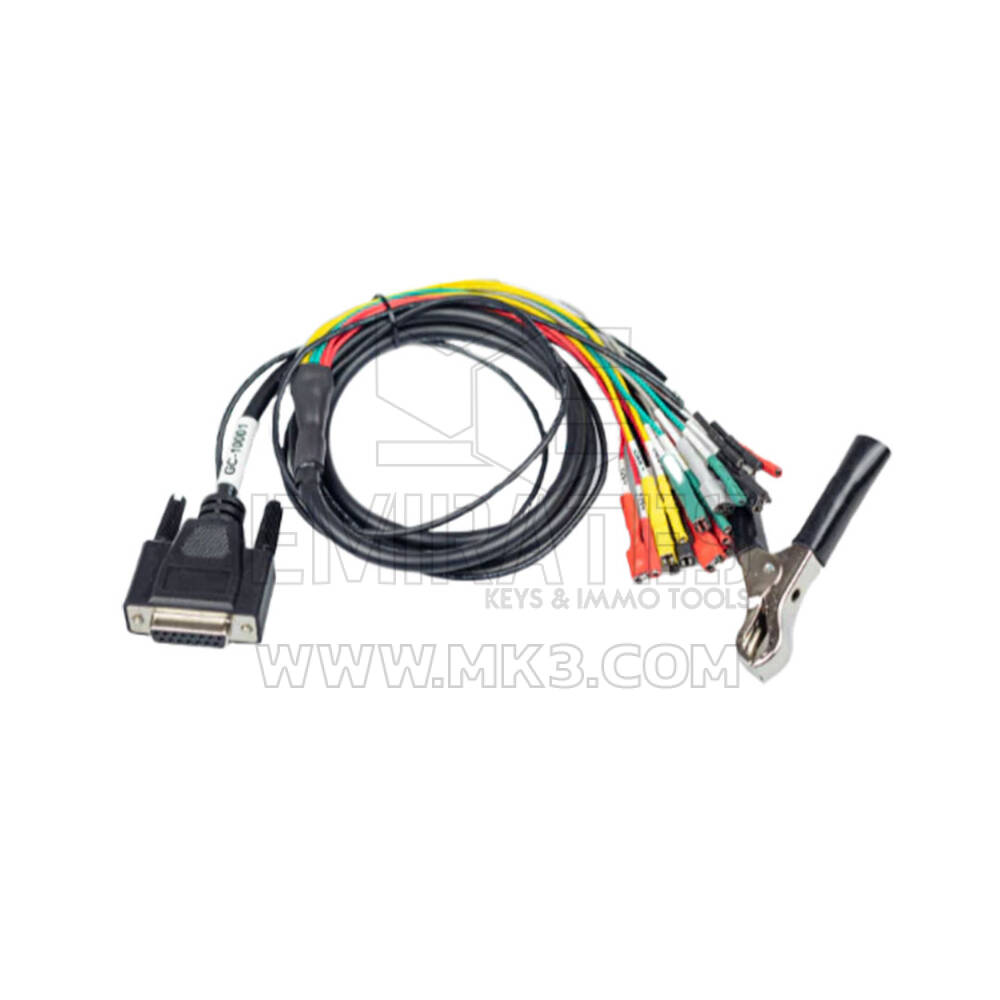

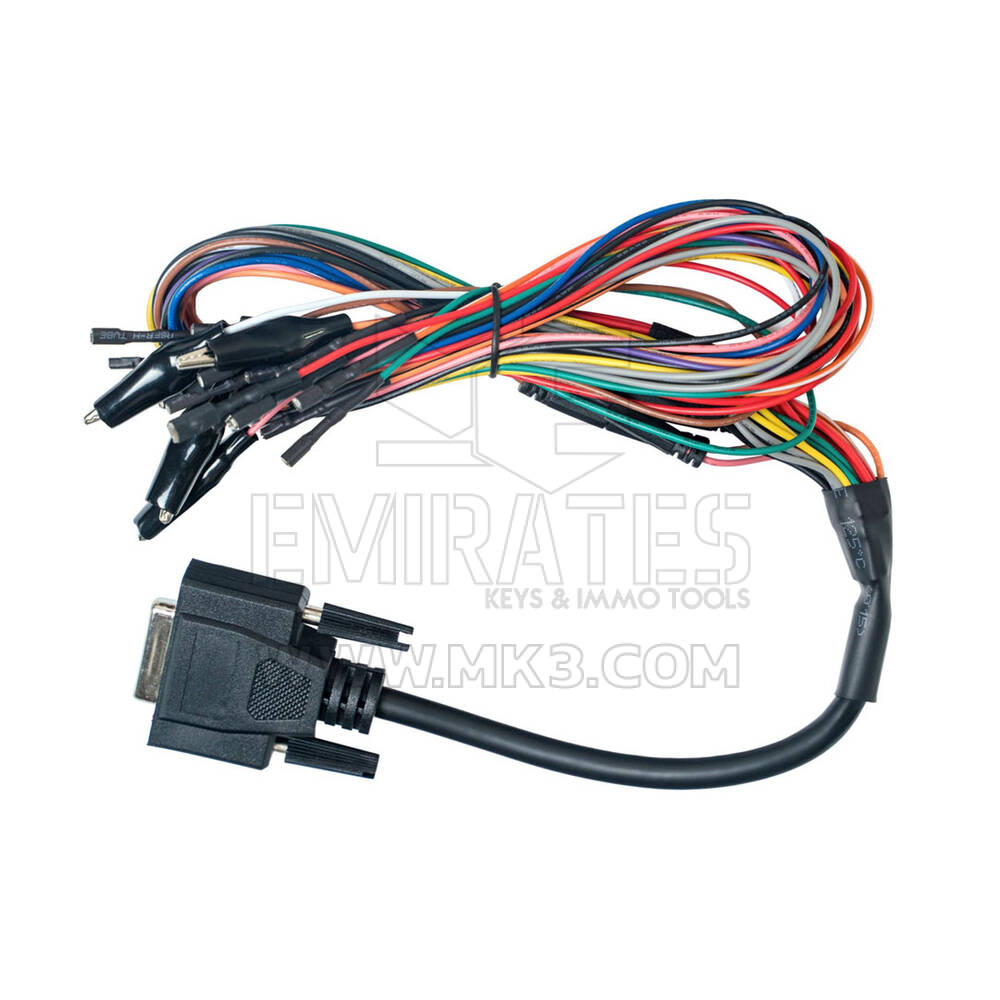

• Câble universel BOOT+BENCH

• Câble de banc universel pour TCU

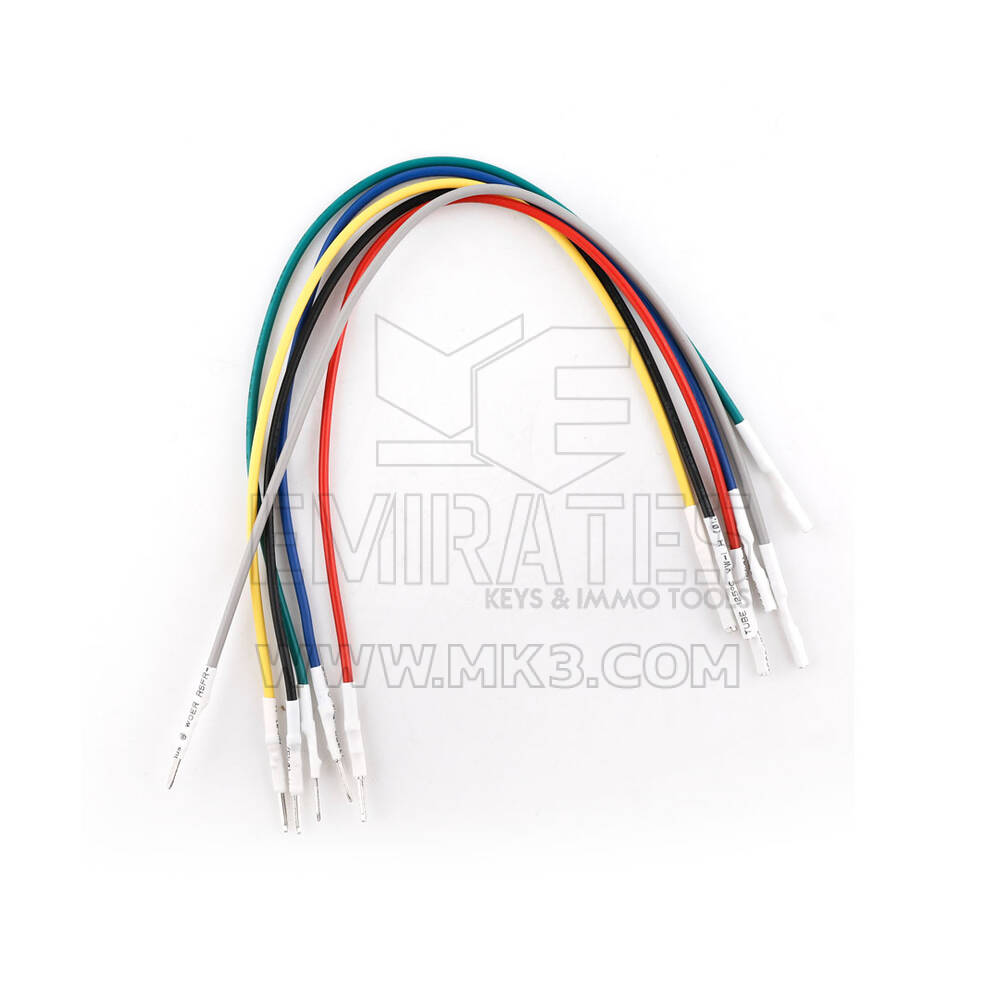

• Câbles adaptateurs micro-broches MDG1

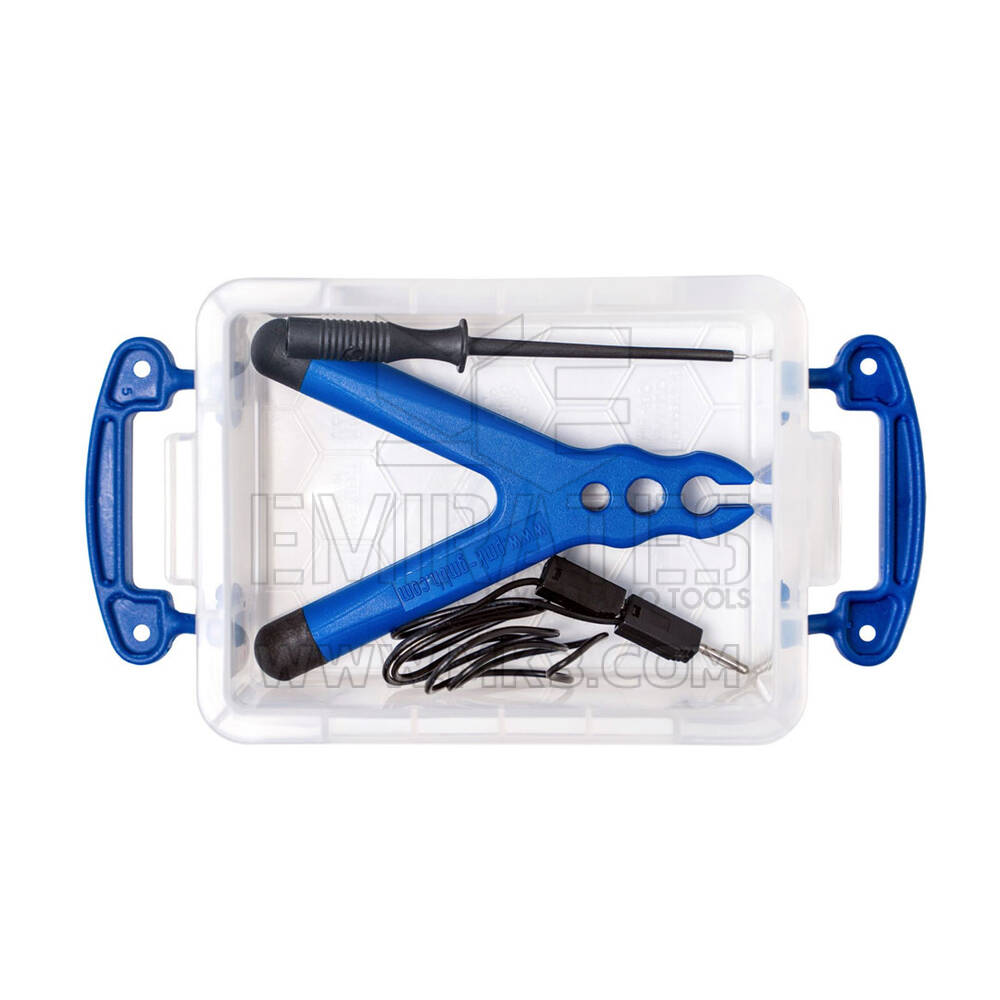

• Kit de positionnement de sonde à trépied

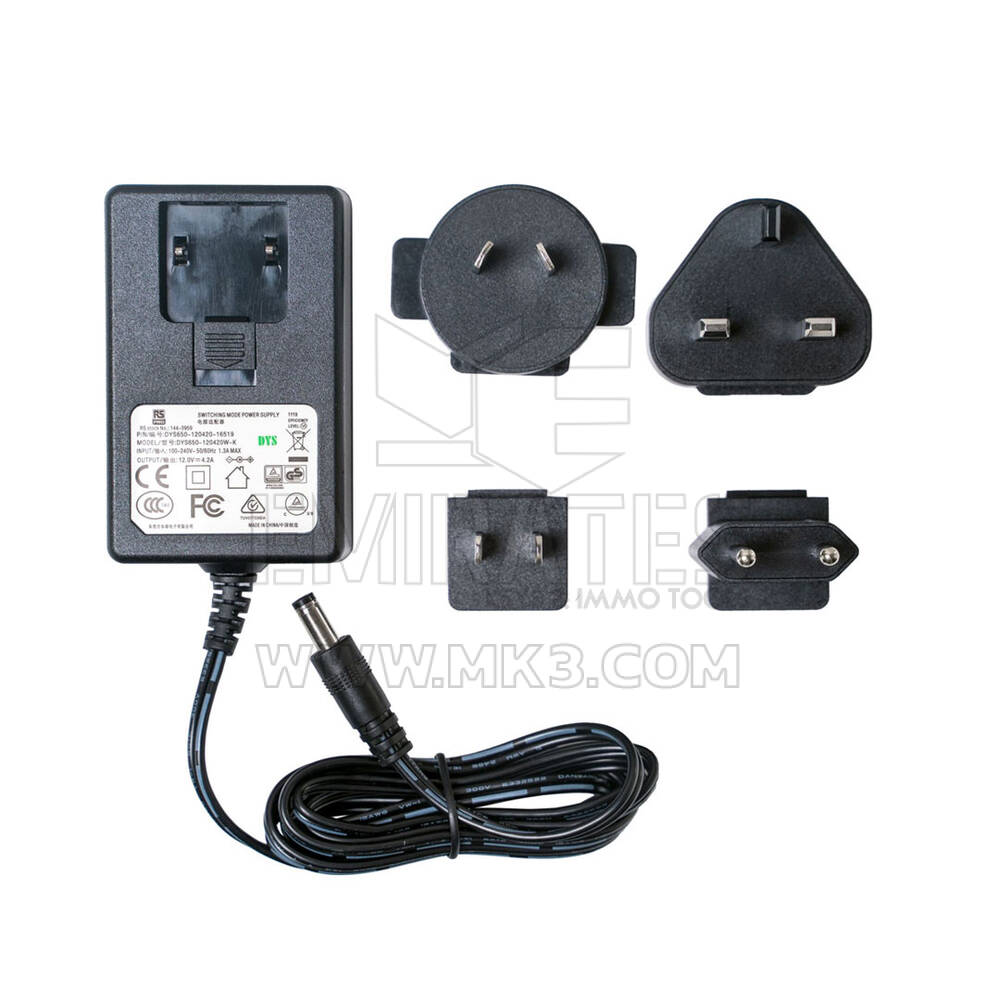

• Alimentation 4,2 A avec adaptateurs EU/US/UK/AUS

le kit contient un câble de chaque

Fonctionnalités de la version esclave de l'outil de programmation ECU bFlash :

• OBD/BENCH/BOOT ECU+TCU lecture et écriture de fichiers cryptés

• Lecture/effacement des DTC ECU+TCU

• Enregistrement des données ECU+TCU

• Module d'enregistrement de bus CAN

Exigences relatives à la version esclave de l'outil de programmation ECU bFlash

• Une version à jour de Microsoft Windows 10 ou 11

• Microsoft .NET 4.6.2

• Ordinateur de bureau/portable exécutant Microsoft Windows avec processeur x86 ou x64 (Intel® Core™ i3 ou supérieur, Ryzen 3 ou supérieur)

• Résolution d'écran d'au moins 1366x768 px

• Minimum 4 Go de RAM

• Au moins 2 Go d'espace disque libre

• Un port USB 2.0 libre

• Accès Internet avec une bande passante de 2 Mbps ou plus

bFlash est un outil de réglage de puce révolutionnaire unique qui combine les fonctions d'un flasher, d'un scanner de diagnostic, d'un enregistreur de données, d'un analyseur de bus CAN et d'un visualiseur pour WinOLS.

bFlash a été créé par BC Consulting, l'un des principaux fournisseurs de logiciels d'étalonnage pour les véhicules européens. Plus qu'un simple outil de programmation de calculateur, bFlash ne peut être comparé aux flasheurs traditionnels, dépourvus de nombreuses fonctionnalités essentielles au réglage et à l'utilisation quotidienne.

Les développeurs de bFlash ont étudié les outils OEM utilisés par les ingénieurs d'étalonnage en usine, leurs fonctionnalités et leurs capacités. À partir de leurs spécifications, ils ont décidé de créer leur propre outil, tout aussi avancé matériellement, mais doté d'une interface simple et intuitive et d'un système de référence convivial.

Avantages de bFlash :

• Haute vitesse et sécurité au niveau des outils OEM ;
• Diagnostic, enregistrement de données et émulation pour WinOLS ;
• Interface facile à utiliser;
• Système d’aide intégré ;
• Mises à jour régulières du logiciel ;
• Garantie 5 ans.

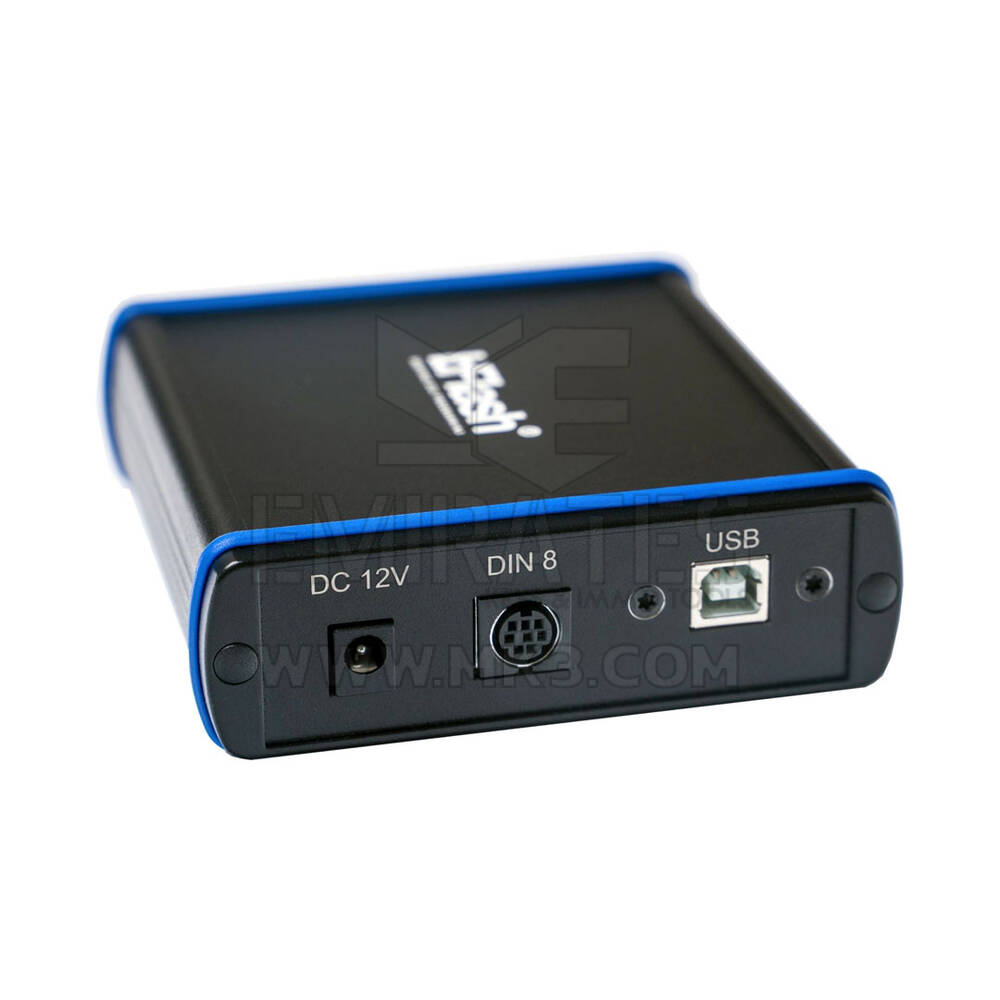

Matériel

Au cœur de notre conception matérielle se trouve le microcontrôleur NXP MPC57xx. Il s'agit du même microcontrôleur utilisé par de nombreux outils de programmation et/ou de débogage OEM, garantissant un échange de données ultra-rapide avec l'ECU du véhicule. Les autres composants matériels sont utilisés pour les différentes méthodes de programmation prises en charge par bFlash, telles que OBD-CAN, BDM, Boot, DoIP Ethernet, Flexray, Jtag et bien d'autres.

Composants clés

• Processeur NXP MPC57xx (3 cœurs individuels, 160 MHz) ;
• Flexray : double canal TJA1080 A/B 10 mbit/s, avec capacité de démarrage à froid du bus ;
• DoIP : DP83848C PHY jusqu'à Gigabit Ethernet avec magnétique 1:1 intégré ;
• Bus CAN : Double TJA1051 capable de communiquer simultanément sur 2 bus ;
• Tampons JTAG : décaleur logique avec protection du bus logique et commutation automatique de l'alimentation 3,3/5 V. Jusqu'à 25 MHz ;
• USB : FTDI FT2232H.

Logiciel

bFlash est un outil de programmation de calculateurs très avancé et extrêmement fiable. Il peut lire et écrire sur plus de 400 types de calculateurs différents, couvrant plus de 6 000 combinaisons modèle/moteur. La programmation s'effectue par OBD (CAN, K-Line, Ethernet), en mode banc (connexion directe au calculateur sans l'ouvrir), BDM (module de débogage en arrière-plan), Bootmode ou JTAG. L'une des fonctionnalités uniques de bFlash est son mode développeur, qui vous permet d'ajouter vos propres protocoles et/ou clés RSA pour un calculateur spécifique.

bDiag est un lecteur de codes d'erreur complet, compatible avec la plupart des marques automobiles. bFlash vous fournit d'abord le code constructeur avec sa description et, le cas échéant, le code OBD2. Grâce à la fonction DTC Finder de bManager, vous pouvez facilement désactiver les codes d'erreur détectés dans le fichier ECU.

bLog est une solution complète et rapide permettant d'accéder en temps réel aux paramètres spécifiques aux constructeurs. Le module intègre des préréglages pour enregistrer uniquement les paramètres requis et prend en charge les protocoles d'usine de la plupart des marques automobiles. Grâce à la fonction d'analyse graphique de bManager, les informations textuelles sont converties en graphiques 2D et 3D faciles à visualiser et à analyser. Les fichiers journaux peuvent être utilisés à la fois pour le réglage, le diagnostic et l'identification des erreurs.

bSpy est un outil d'espionnage réseau automobile permettant de suivre pratiquement toutes les communications du bus du véhicule. Il peut être utilisé pour le dépannage, le diagnostic et la réparation, mais un exemple plus concret serait la possibilité de suivre et d'enregistrer les communications et les fichiers envoyés par l'outil de diagnostic OEM au véhicule lors d'une mise à jour logicielle chez le concessionnaire.

L'émulation bTrace, ou émulation d'ECU en direct (par OBD), est l'une des nombreuses innovations de bFlash. Son développement a nécessité deux ans. Bien qu'elle ne soit probablement utilisée que par quelques tuners professionnels développant des fichiers de tuning de A à Z, elle vous garantit un temps de développement divisé par deux. C'est un vrai plaisir de travailler avec elle. Grâce à EVC, qui a fourni un lien direct entre bFlash et son logiciel Winols, vous pouvez utiliser bTrace directement depuis votre Winols.

bManager est un puissant outil logiciel en ligne qui vous aide à gérer, crypter/décrypter, visualiser ou modifier les fichiers lus avec bFlash.

bCloud est un espace de stockage cloud chiffré accessible à tous les utilisateurs bFlash. Il vous permet d'enregistrer les fichiers de lecture de l'ECU directement depuis bFlash vers votre cloud personnel. Par exemple, si vous souhaitez remettre une voiture en état de marche plusieurs années plus tard, il vous suffit de télécharger à nouveau le fichier depuis votre cloud. Vous pouvez également utiliser bCloud comme base de données de fichiers de réglage pour stocker vos fichiers (ou ceux de vos concessionnaires) et les programmer directement depuis le cloud vers votre voiture. Stocker tous les fichiers au même endroit, via une connexion directe à votre appareil bFlash, est très pratique et permet un gain de temps considérable. Les clients disposant de leur propre serveur peuvent configurer un cloud sur leur propre serveur pour l'enregistrement des fichiers. Un lien direct entre bCloud et bManager permet un traitement immédiat et automatique des fichiers de lecture, si vous le souhaitez.

Concept maître/esclave

Le matériel esclave et maître est identique. Pour décoder le logiciel des outils, le tuner maître peut acheter un plugin logiciel (bMaster). Il existe également des options multi-maîtres, semi-esclaves et esclaves spécifiques à une marque, permettant à un esclave d'avoir plusieurs maîtres (si tous les maîtres sont d'accord, par exemple, un spécialiste VAG qui vend uniquement des fichiers VAG à ses esclaves pourrait autoriser ses esclaves à acheter des fichiers Mercedes ou BMW auprès d'un autre maître). Il est pratique de disposer de plusieurs maîtres lorsque, par exemple, l'un d'eux est indisponible (accident, maladie ou vacances), vous pouvez facilement le remplacer par un autre maître pour une durée déterminée.

Sommes de contrôle automatiques et CVN

Toutes les sommes de contrôle sont calculées automatiquement par bFlash avant la programmation ; vous ne devez pas les calculer vous-même. Selon le type de calculateur, bFlash peut également corriger le numéro de vérification d'étalonnage (CVN), le compteur de flashs et/ou la date et l'heure du flash afin que la programmation ne laisse aucune trace. Veuillez consulter le guide d'aide du logiciel bFlash correspondant à votre modèle de véhicule pour savoir si le CVN ou le compteur de flashs sont corrigés.
