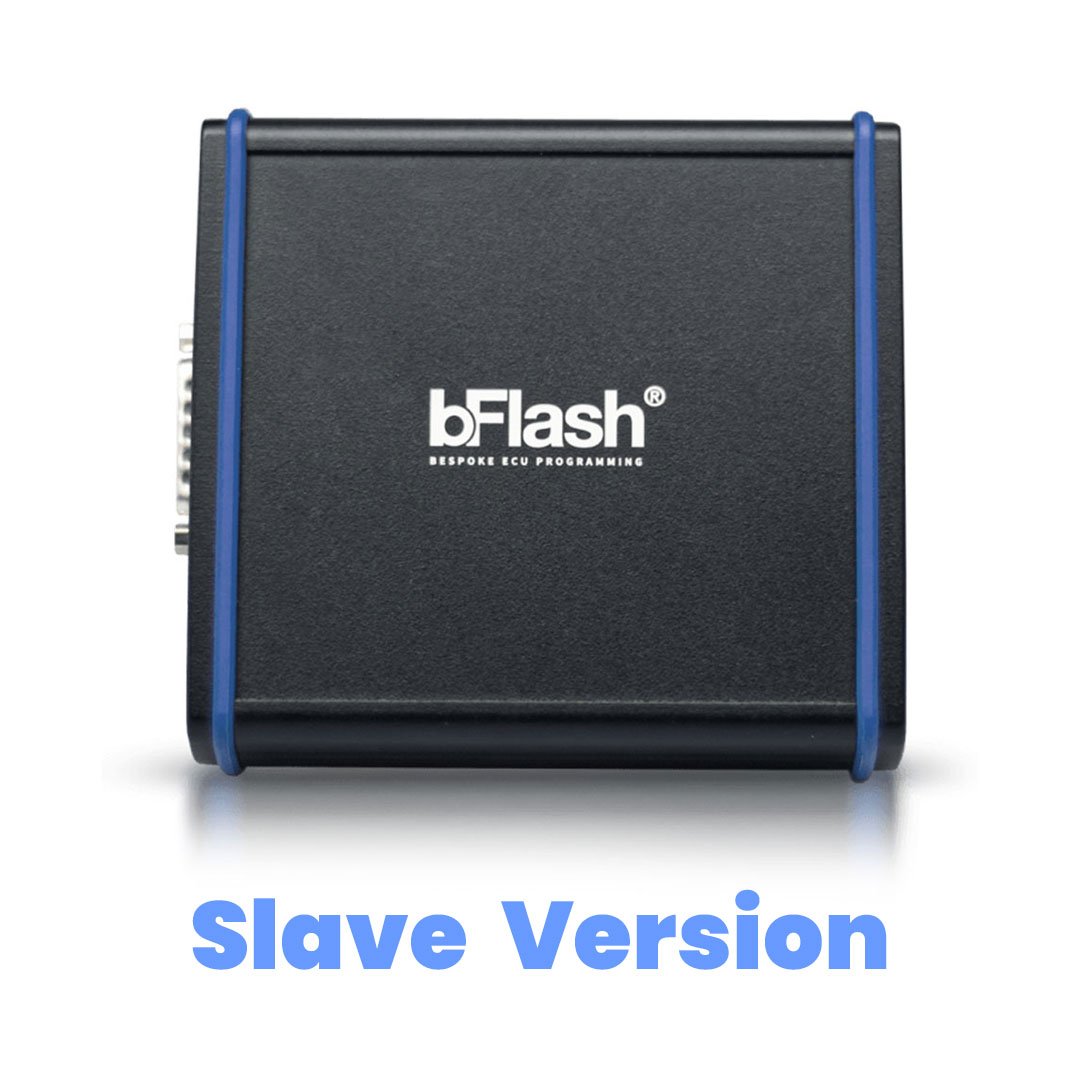

Версия подчинённого инструмента программирования ЭБУ bFlash

bFlash Slave — незаменимый инструмент для каждого специалиста по чип-тюнингу, инженера по калибровке и специалиста по ремонту блоков управления двигателем (ЭБУ)/блоков управления трансмиссией (TCU). С помощью инструмента bFlash Slave вы можете читать и записывать зашифрованные файлы настроек.

bFlash Slave обладает 5 мощными функциями: высокоскоростной перепрошивкой, базовым и расширенным протоколированием данных, диагностикой, записью данных по шине CAN и просмотром протоколов. Наше удобное программное обеспечение автоматически идентифицирует ЭБУ, а контрольная сумма автоматически корректируется во время записи.

Каждый инструмент bFlash Slave должен быть связан с инструментом bFlash Master.

bFlash — инструмент, которому доверяют профессионалы автомобильной отрасли по всему миру.

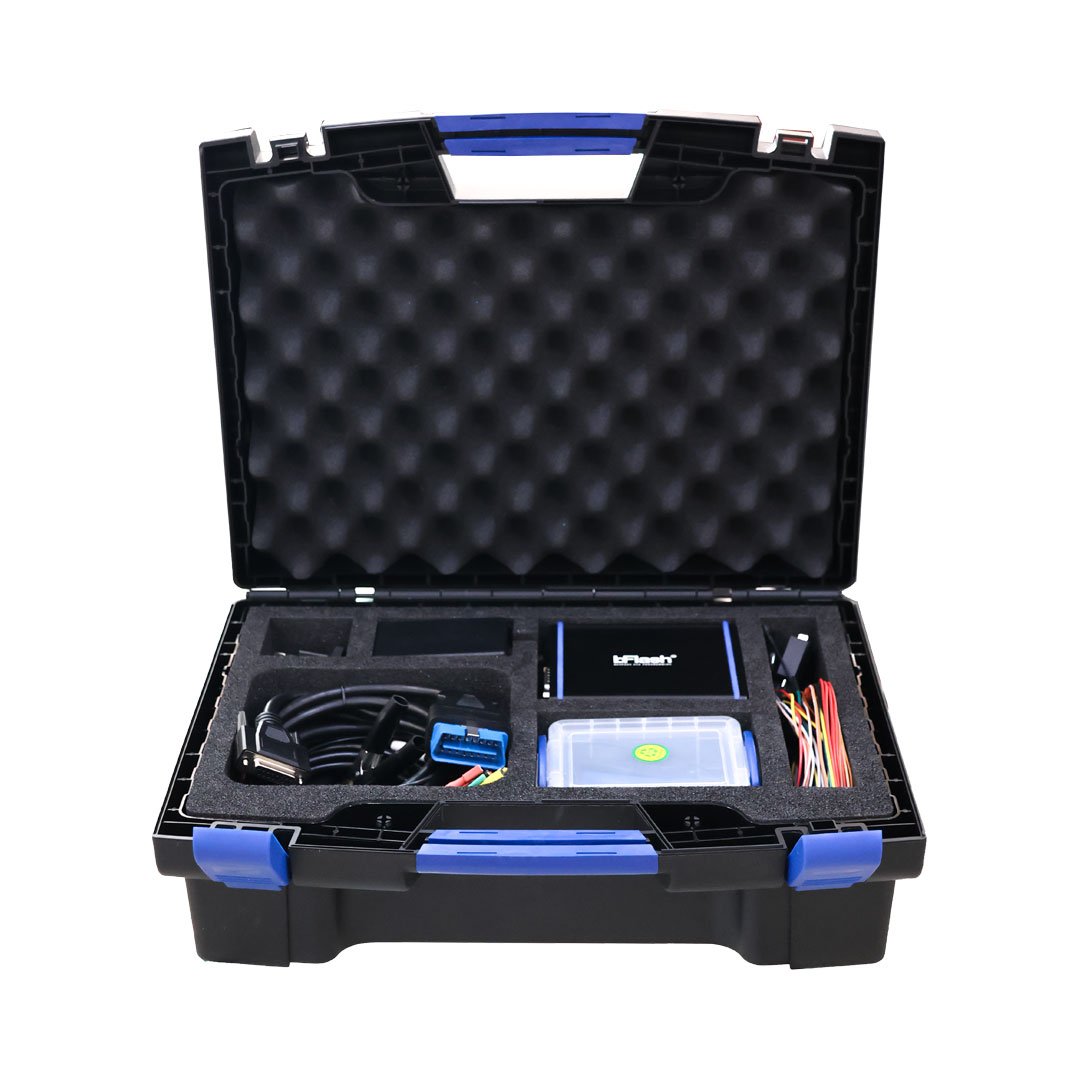

Что входит в комплект bFlash?

• USB-кабель

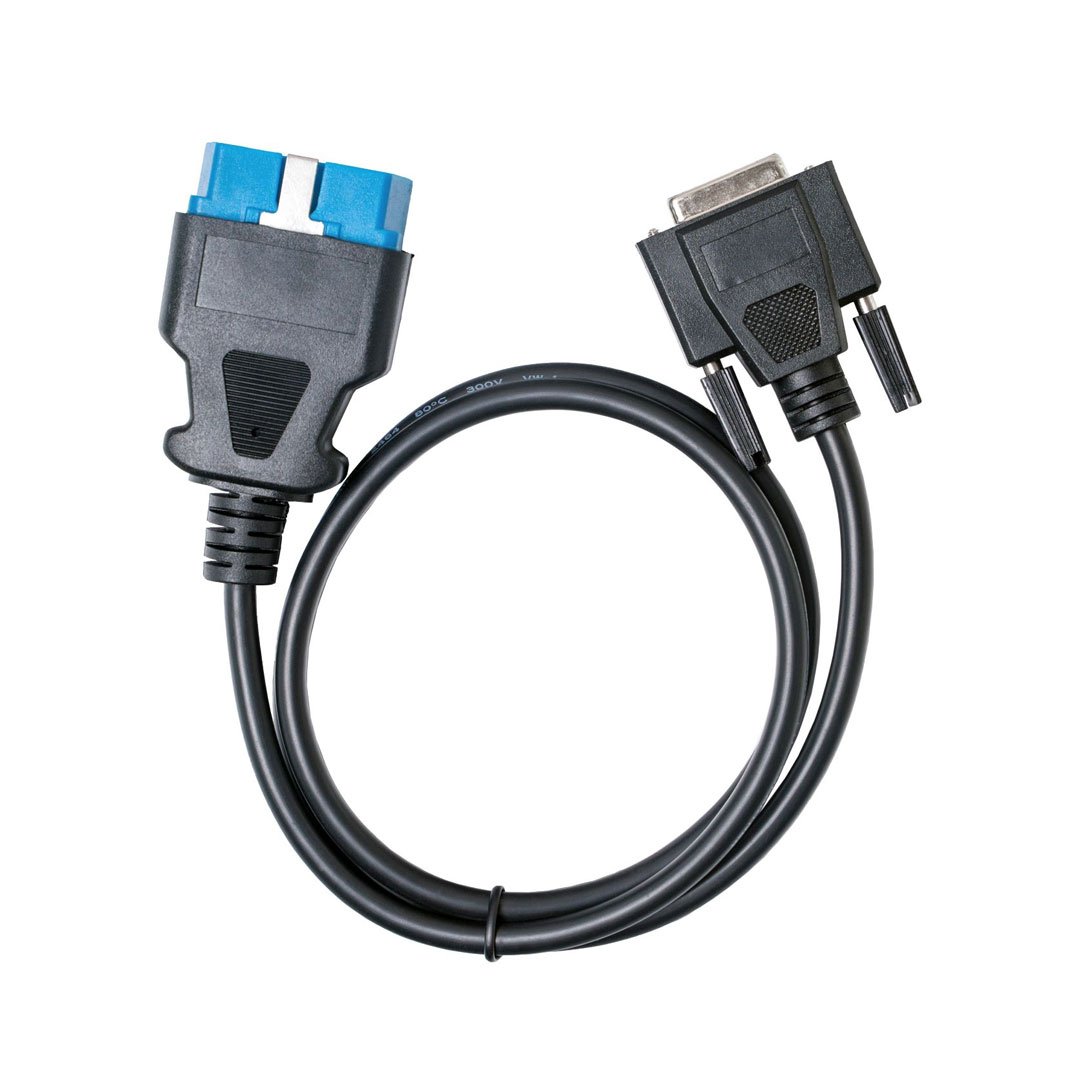

• OBD2-кабель

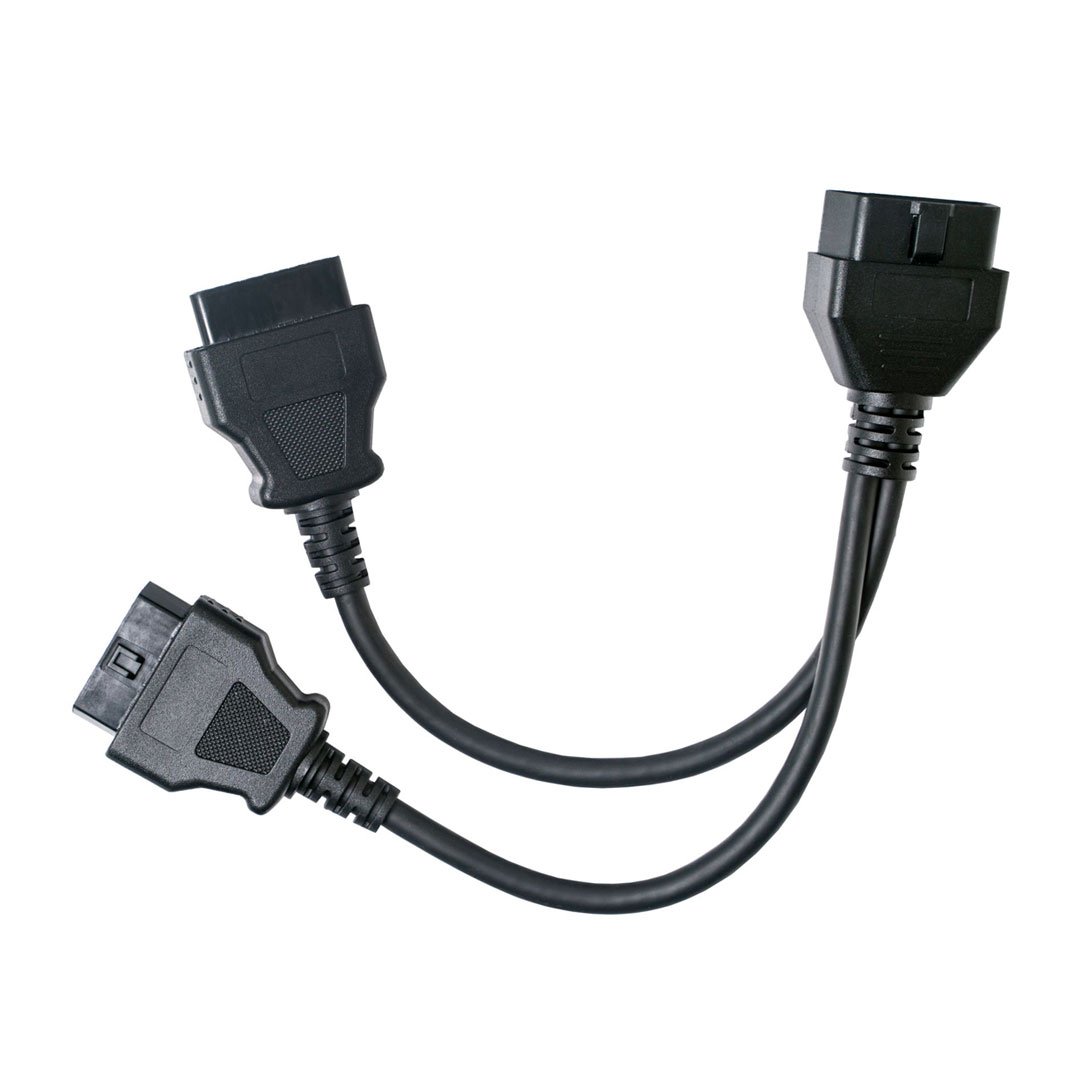

• Y-разветвитель OBD2

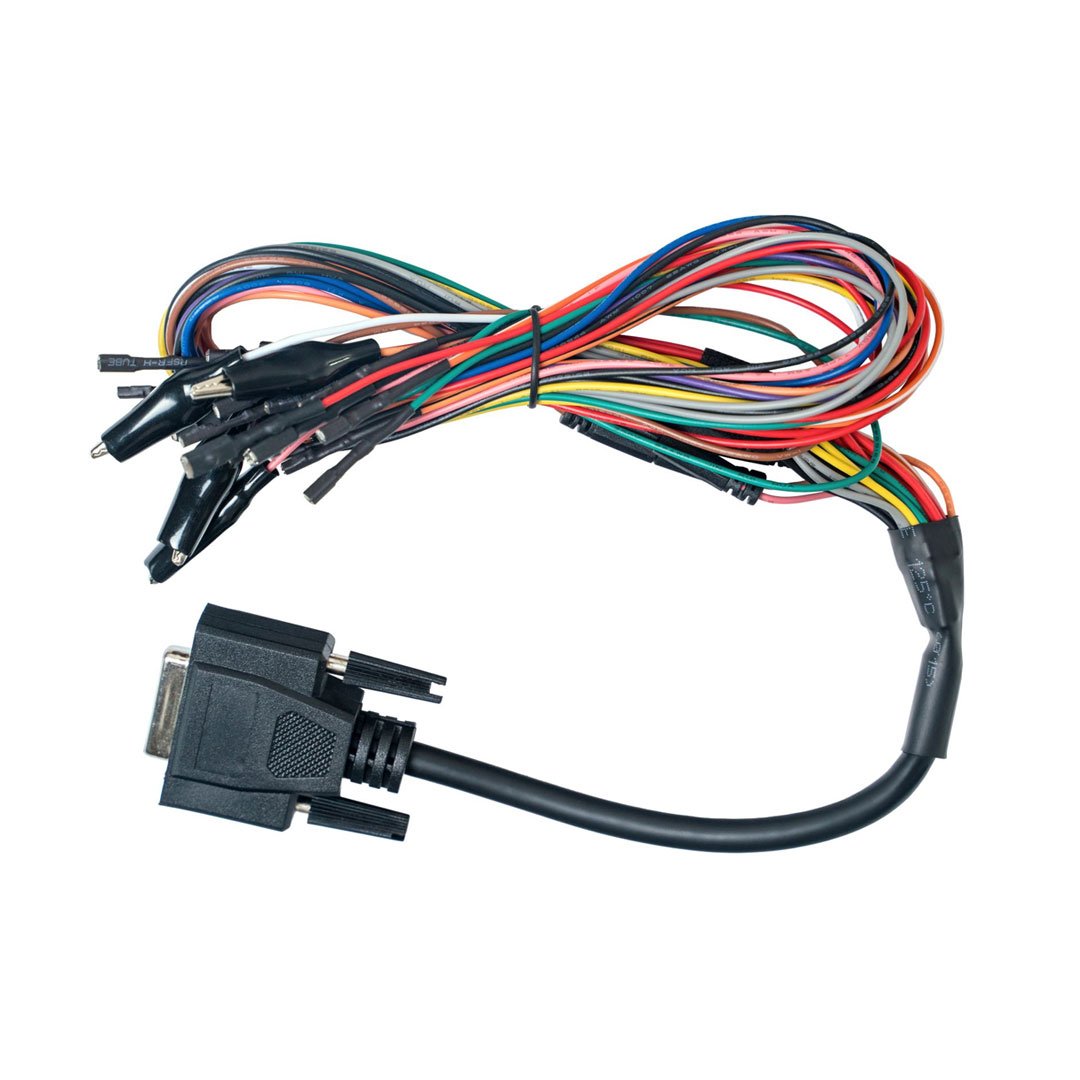

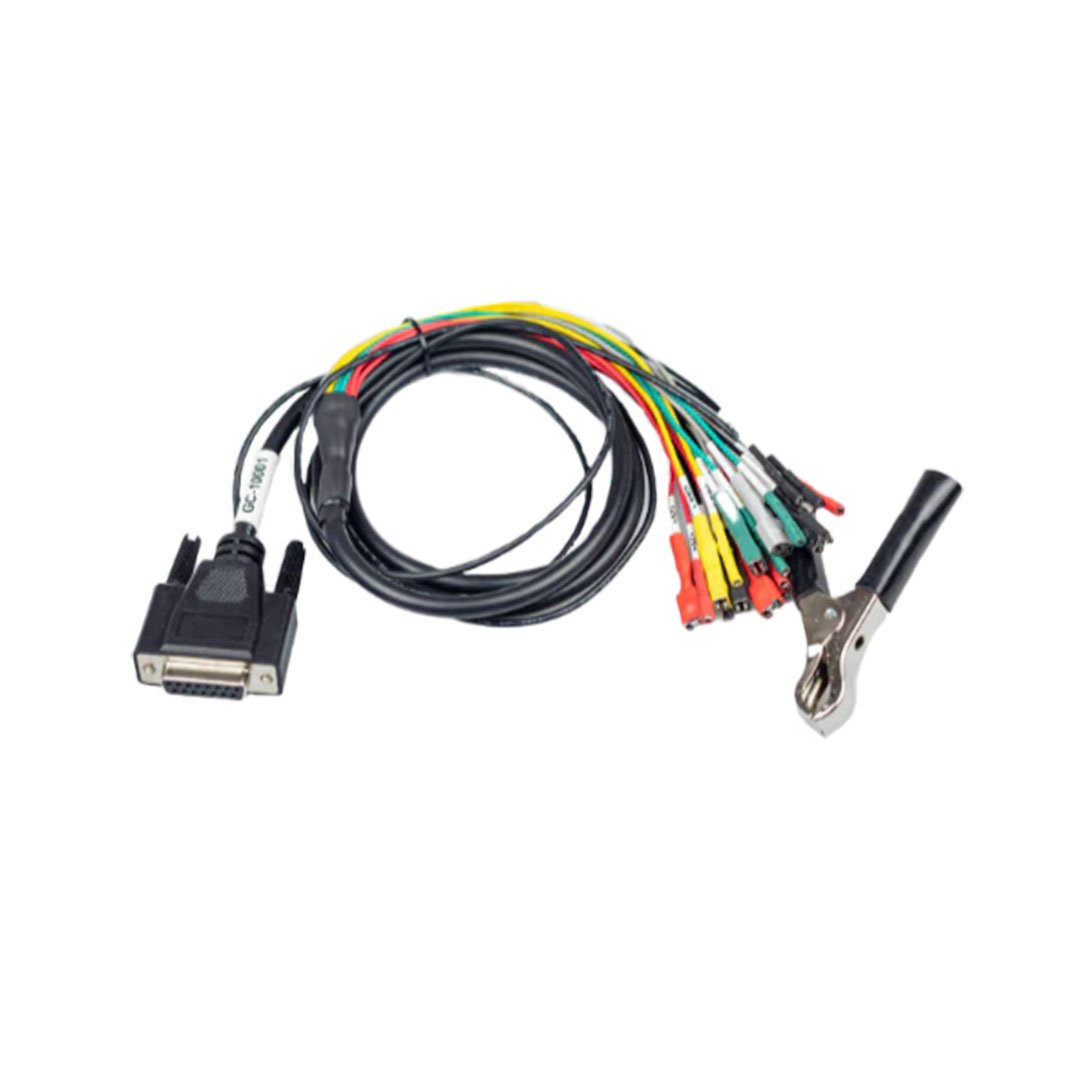

• Универсальный кабель BOOT+BENCH

• Универсальный кабель BENCH для TCU

• Кабели-адаптеры MDG1 Micro Pin

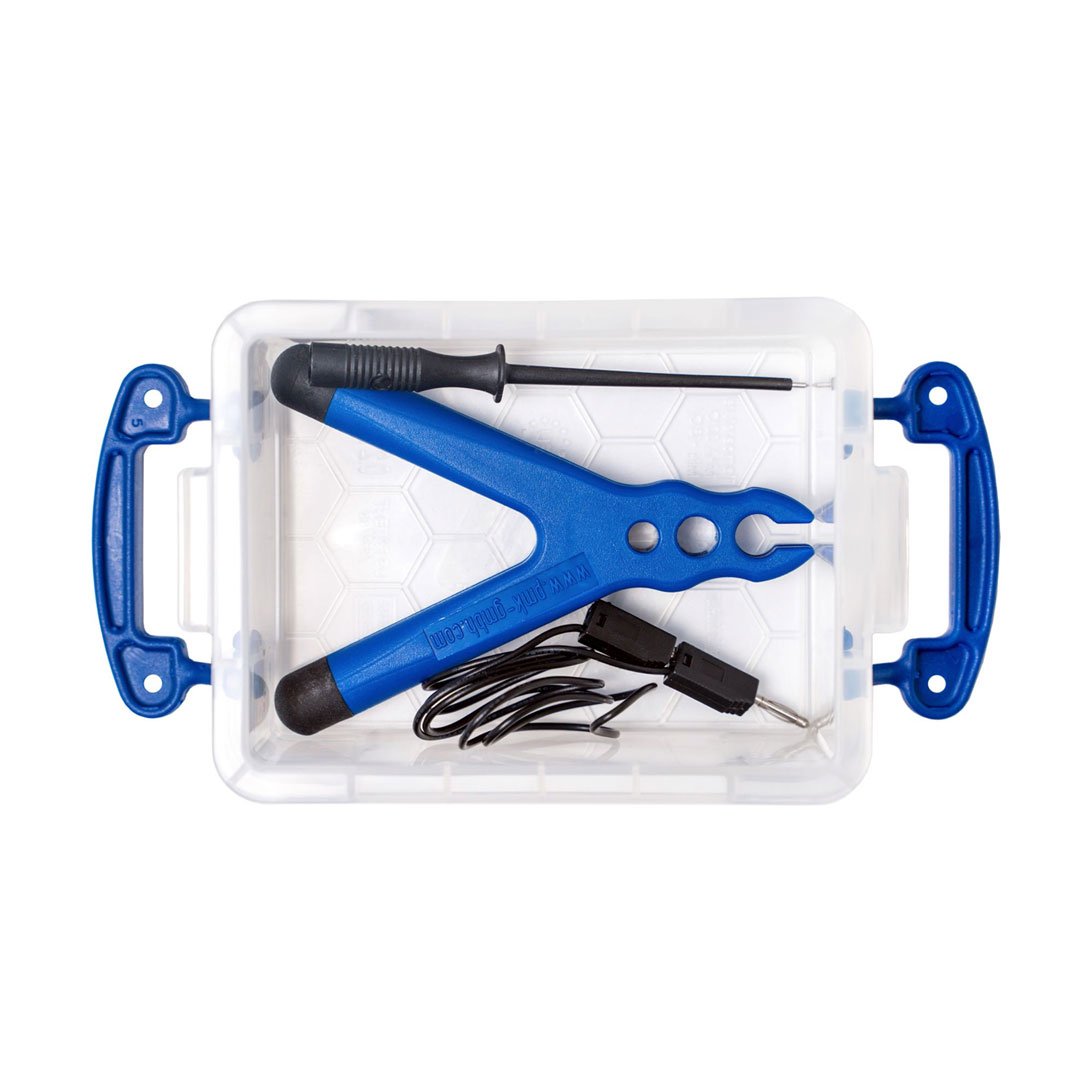

• Комплект для позиционирования штативного зонда

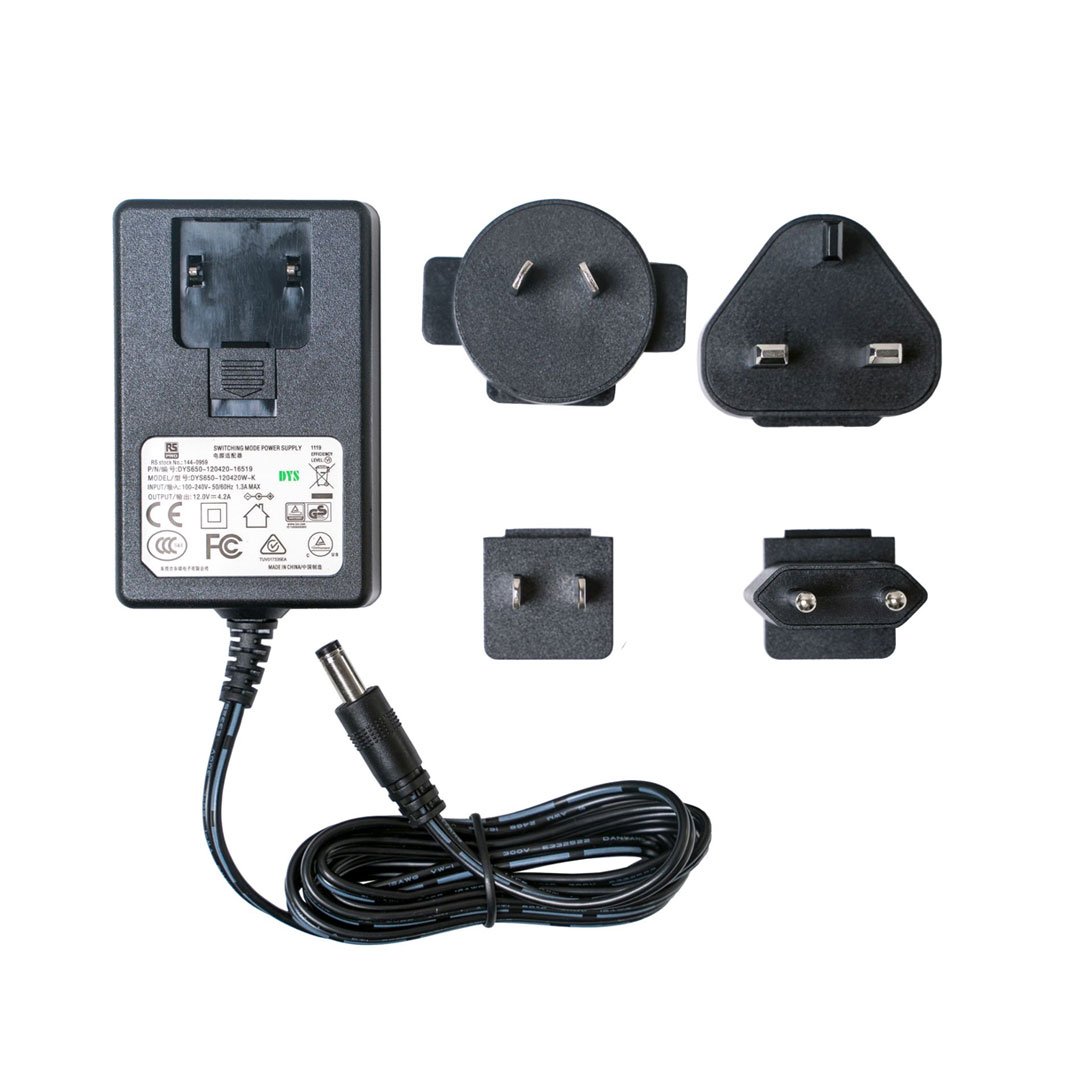

• Блок питания 4,2 А с адаптерами EU/US/UK/AUS

комплект содержит по одному кабелю каждого типа

Возможности версии Slave для программирования ЭБУ bFlash:

• Чтение и запись зашифрованных файлов OBD/BENCH/BOOT ECU+TCU

• Чтение/очистка кодов неисправностей ECU+TCU

• Регистрация данных ECU+TCU

• Модуль записи CAN-шины

Требования к версии ведомого устройства программирования ЭБУ bFlash

• Актуальная версия Microsoft Windows 10 или 11

• Microsoft .NET 4.6.2

• Настольный/ноутбук под управлением Microsoft Windows с процессором x86 или x64 (Intel® Core™ i3 или выше, Ryzen 3 или выше)

• Разрешение экрана не менее 1366x768 пикселей

• Минимум 4 ГБ ОЗУ

• Минимум 2 ГБ свободного места на диске

• Один свободный порт USB 2.0

• Доступ в Интернет с пропускной способностью 2 Мбит/с или выше

bFlash — уникальный революционный инструмент для чип-тюнинга, который совмещает в себе функции флешера, диагностического сканера, регистратора данных, анализатора CAN-шины и визуализатора для WinOLS.

bFlash был разработан компанией BC Consulting, одним из ведущих поставщиков программного обеспечения для калибровки европейских автомобилей. Поскольку bFlash — это больше, чем просто инструмент для программирования ЭБУ, его нельзя сравнивать с традиционными программами для прошивки, поскольку они лишены многих важных функций для настройки и повседневного использования.

Разработчики bFlash изучили OEM-инструменты, используемые заводскими калибровщиками, их особенности и возможности. На основе их спецификаций они решили создать собственный инструмент, не менее продвинутый в аппаратном плане, но с простым и интуитивно понятным интерфейсом и удобной справочной системой.

Преимущества bFlash:

• Высокая скорость и безопасность на уровне OEM-инструментов;
• Диагностика, регистрация данных и эмуляция для WinOLS;
• Простой в использовании интерфейс;
• Встроенная справочная система;
• Регулярные обновления программного обеспечения;
• Гарантия 5 лет.

Аппаратное обеспечение

В основе нашей аппаратной разработки лежит микроконтроллер NXP MPC57xx – тот же микроконтроллер, который используется в ряде OEM-инструментов для программирования и/или отладки, что обеспечивает сверхбыстрый обмен данными с ЭБУ автомобиля. Остальные аппаратные компоненты используются для различных методов программирования, поддерживаемых bFlash, таких как OBD CAN, BDM, Boot, DoIP Ethernet, Flexray, Jtag и многих других.

Ключевые компоненты

• Процессор NXP MPC57xx (3 отдельных ядра, 160 МГц);
• Flexray: два канала TJA1080 A/B 10 Мбит/с, с возможностью холодного запуска шины;
• DoIP: DP83848C PHY до гигабитного Ethernet со встроенной магнитной связью 1:1;
• Шина CAN: два TJA1051, способные одновременно обмениваться данными по двум шинам;
• Буферы JTAG: логический преобразователь с защитой логической шины и автоматическим переключением питания 3,3/5 В. До 25 МГц;
• USB: FTDI FT2232H.

Программное обеспечение

bFlash — это передовой и чрезвычайно надёжный инструмент для программирования ЭБУ. bFlash может читать и записывать данные более 400 различных типов ЭБУ, охватывая более 6000 различных комбинаций моделей и двигателей. Программирование осуществляется через OBD (CAN, K-Line, Ethernet), в режиме стенда (подключение непосредственно к ЭБУ без его вскрытия), BDM (модуль фоновой отладки), Bootmode и JTAG. Уникальная функция bFlash — режим разработчика, позволяющий добавлять собственные (новые) протоколы и/или ключи RSA для конкретного ЭБУ.

bDiag — это полнофункциональный считыватель кодов ошибок с собственным модулем для практически всех марок автомобилей. bFlash сначала выдаст вам код производителя с описанием, а также, при наличии, код OBD2. Благодаря функции поиска кодов неисправностей (DTC Finder) в bManager вы можете легко деактивировать любой найденный код ошибки в файле ЭБУ.

bLog — это комплексное и быстрое решение для доступа к параметрам производителя в режиме реального времени. Модуль содержит встроенные предустановки для записи только необходимых параметров и поддерживает заводские протоколы для большинства марок автомобилей. Благодаря функции анализа графиков в bManager текстовая информация преобразуется в 2D- и 3D-графику, удобную для просмотра и анализа. Файлы журналов можно использовать как для настройки, так и для диагностики и выявления ошибок.

bSpy — это инструмент для мониторинга автомобильных сетей, позволяющий отслеживать практически любые коммуникации в шинах автомобиля. Его можно использовать для устранения неисправностей, диагностики и ремонта, но более практичным примером его применения является возможность отслеживать и сохранять коммуникации и файлы, которые диагностический инструмент OEM отправляет автомобилю во время обновления программного обеспечения у дилера.

bTrace, или эмуляция ЭБУ в реальном времени (через OBD), — одно из многочисленных нововведений bFlash. На разработку этой функции ушло два года. И хотя эта функция, скорее всего, будет использоваться лишь немногими профессиональными тюнерами, которые разрабатывают файлы настроек с нуля, она гарантированно сократит время разработки вдвое, и работать с ней — одно удовольствие. Благодаря EVC, которые предоставили прямую связь между bFlash и их программным обеспечением WinOLS, вы можете использовать bTrace непосредственно из WinOLS.

bManager — это мощный онлайн-программный инструмент, который поможет вам управлять, шифровать/дешифровать, визуализировать или изменять файлы, считанные с помощью bFlash.

bCloud — это зашифрованное облачное хранилище, доступное всем пользователям bFlash. Оно позволяет сохранять считанные файлы с ЭБУ непосредственно из bFlash в вашем персональном облаке. Например, если вы захотите вернуть автомобиль в заводское состояние спустя много лет, вы можете просто загрузить файл из облака. Вы также можете использовать bCloud в качестве базы данных для хранения ваших тюнинг-файлов (или тюнинг-файлов для ваших работорговцев) и программирования их непосредственно из облака в автомобиль. Хранение всех файлов в одном месте с прямым подключением к устройству bFlash очень практично и экономит время. Клиенты, имеющие собственный сервер, могут настроить облако на своем сервере для сохранения файлов. Также существует прямая связь между bCloud и bManager, что позволяет обрабатывать считанные файлы немедленно и автоматически, если это необходимо.

Концепция «ведущий/ведомый»

Всё аппаратное обеспечение ведомого и ведущего устройств идентично. Для декодирования программного обеспечения из инструментов ведущий тюнер может приобрести программный плагин (bMaster). Существуют также варианты с несколькими ведущими устройствами, полуведомыми устройствами и устройствами, привязанными к конкретной марке автомобиля, когда одно ведомое устройство может иметь несколько ведущих устройств (например, если все ведущие устройства согласны, специалист VAG, продающий своим ведомым устройствам только файлы VAG, может разрешить своим ведомым устройствам приобретать файлы Mercedes или BMW у другого ведущего устройства). Удобно иметь несколько ведущих устройств, например, когда один из них недоступен (из-за аварии, болезни или отпуска), так как можно легко переключить ведомое устройство на другой ведущий на определённое время.

Автоматические контрольные суммы и CVN

Все контрольные суммы автоматически рассчитываются программой bFlash перед программированием. Не рассчитывайте их самостоятельно. В зависимости от типа ЭБУ, bFlash может также корректировать CVN (Calibration Verification Number), счётчик прошивки и/или дату и время прошивки, чтобы программирование не оставило следов. Чтобы узнать, исправлены ли CVN или счётчик прошивки для конкретной модели автомобиля, обратитесь к «Справочному руководству» программы bFlash.
