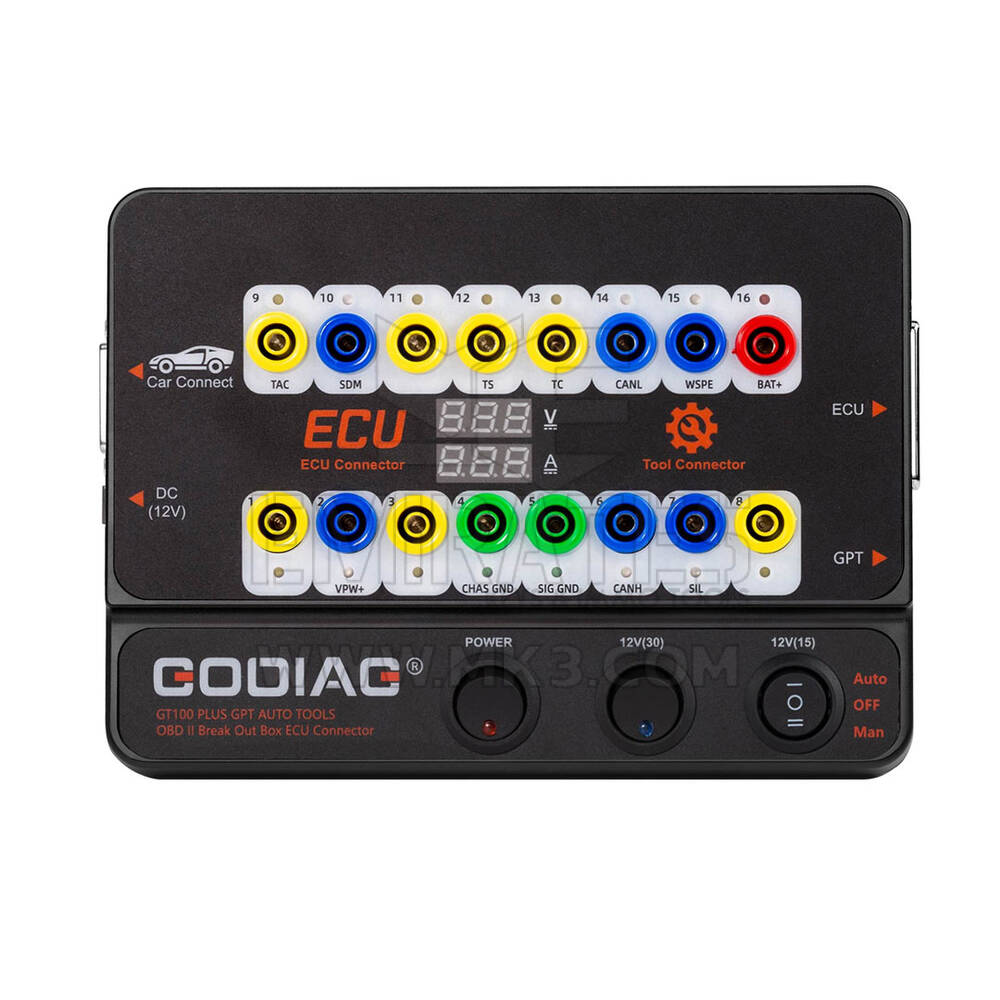

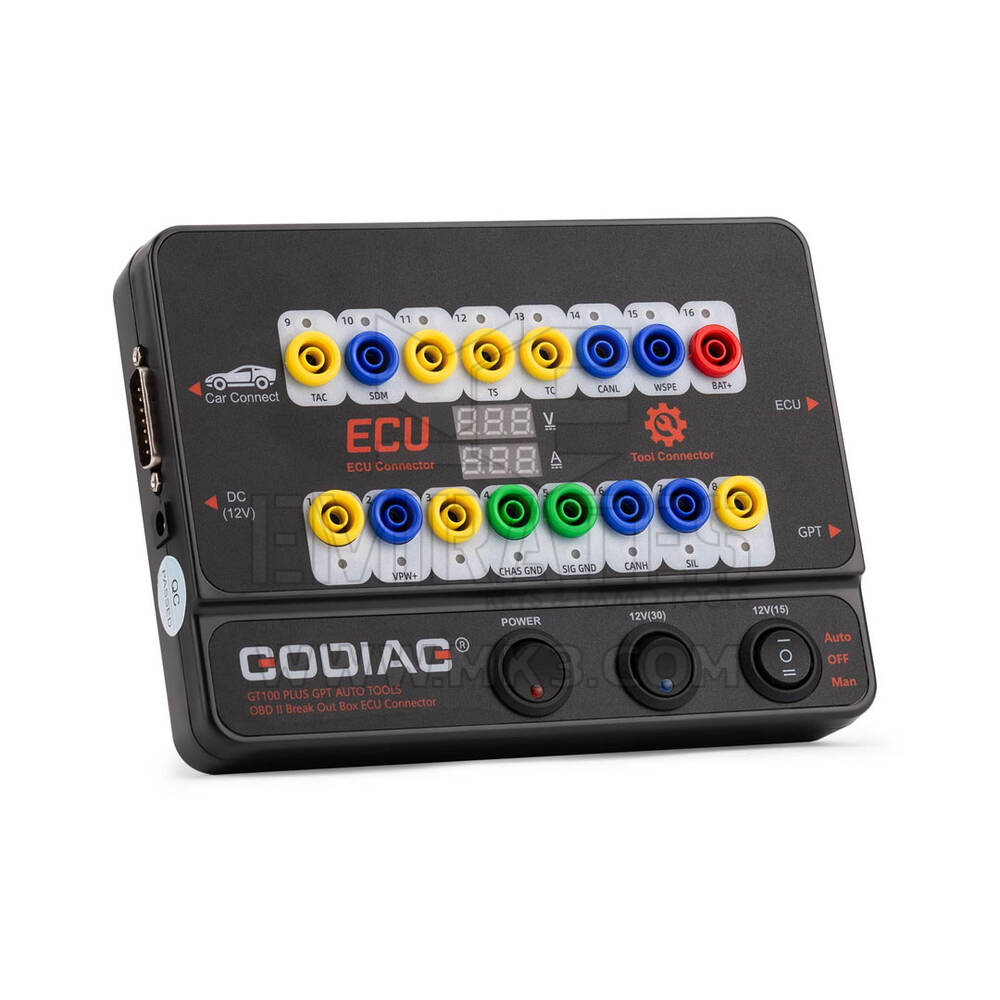

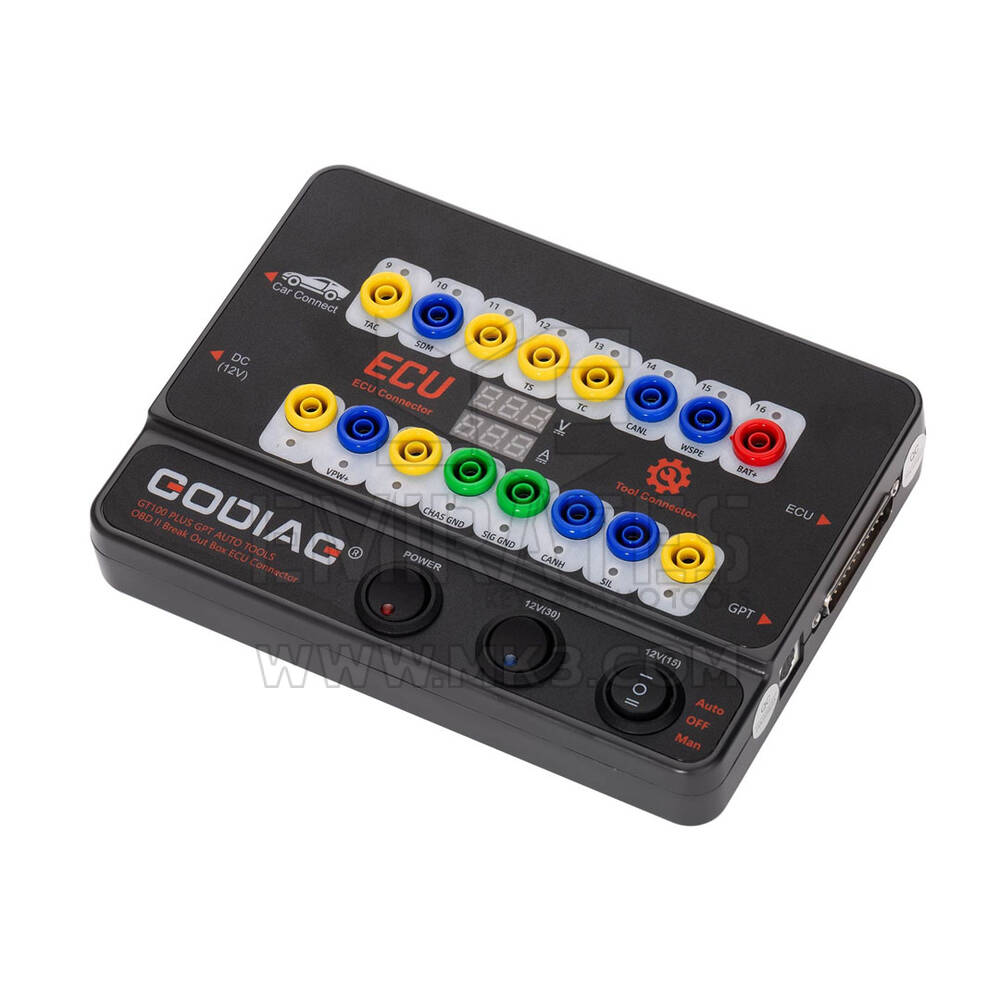

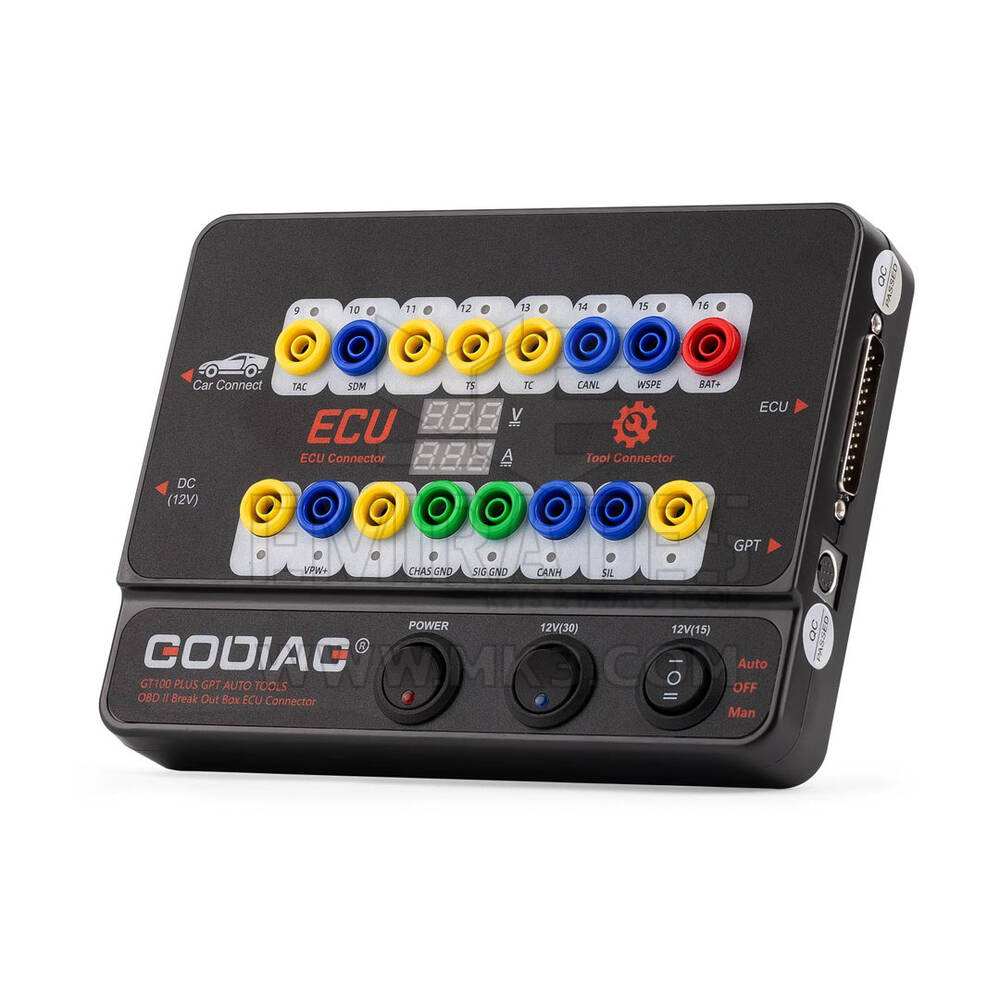

Name: Godiag GT100 Plus Gpt Enet Doip 24 V-12 V Outils Auto OBD II Break Out Box Connecteur ECU
Brand: GODIAG
SKU: MK27153
Price: 120 USD
Availability: InStock

Caractéristiques du produit

fabricant	GODIAG
Condition	nouveau
Poids	1400 g

Godiag GT100 Plus Gpt Enet Doip 24 V-12 V Outils Auto OBD II Break Out Box Connecteur ECU

Godiag GT100 Plus Gpt Enet Doip 24V-12V Outils Auto OBD II Break Out Box Connecteur ECU Description :

La nouvelle GODIAG GT100 PLUS GPT est une plateforme de test pour la détection des communications OBDII et la maintenance, le diagnostic, la programmation et le codage des calculateurs. GT100 PLUS dispose d'un affichage de la tension et du courant, permettant aux techniciens de maintenance d'évaluer facilement l'état de fonctionnement du calculateur.

Outils de diagnostic GODIAG avec numéro de produit : MK27153
Poids du produit : 1400 g

GODIAG GT100 PLUS GPT ENET DOIP 24V-12V OUTILS AUTO OBD II Break Out Box Connecteur ECU

Il convertit l'interface OBD2 du véhicule en 16 broches pour la détection du signal. Il peut être connecté à un ou plusieurs modules du véhicule. Il peut également être connecté à n'importe quel outil de diagnostic pour vérifier la bonne communication du véhicule.

Il prend en charge la conversion de tension 24 V à 12 V, la communication DOIP-ENET et GPT pour lire et écrire les données ECU.

Il peut également alimenter la voiture lorsque vous changez la batterie pour éviter que les données du module de commande du véhicule ne soient perdues, verrouillées automatiquement, la télécommande à clé tombe en panne et le voyant de défaut s'allume.

Le produit utilise des câbles torsadés blindés CANH et CANL, qui peuvent résister aux interférences électromagnétiques et rendre la communication plus stable.

Comparaison des fonctions des produits SO537-C (GT100 Plus), SO537-B (GT100+) et SO537 (GT100)

Modèle	SO537-C (GT100 Plus GPT)	SO537-B (GT100+)	SO537(GT100)
Conversion de tension 24 V-12 V	√	×	×
Diagnostic DOIP ENET	√	×	×
Méthode de connexion GPT pour lire et écrire l'ECU	√	×	×
Connectez l'airbag SK420 SK421 100K communication CANBUS	√	×	×
Fonction d'affichage des valeurs de tension et de courant	√	√	×
Broche 1, 9, 3, 11 12, 13, 8 Affichage de la communication CANBUS.	√	√	×
Broche 1, 9, 3, 11 12, 13, 8 Affichage K-Line Pwm Vpw+ Protocole de communication KWP 2000.	√	√	√
PIN2. 10 VPW PIN6.14 CANBUS PIN 7.15 k-line	√	√	√
Vérifiez si les outils peuvent envoyer des signaux de communication.	√	√	√
Programmer la clé pour VW, Porsche, Mitsubishi etc avec toutes les clés perdues	√	√	√
Communiquer avec un seul calculateur sur banc	√	√	√
Remplacer l'alimentation auxiliaire de la batterie	√	√	√
Convertir le port OBD1 d'un camion spécial en OBD2 standard	√	√	√
Tester si la clé programmée fonctionne avec CAS4	√	√	√
Travailler avec la plateforme de test de programmation BMW FEM/BDC	√	√	√

Fonctions du produit :

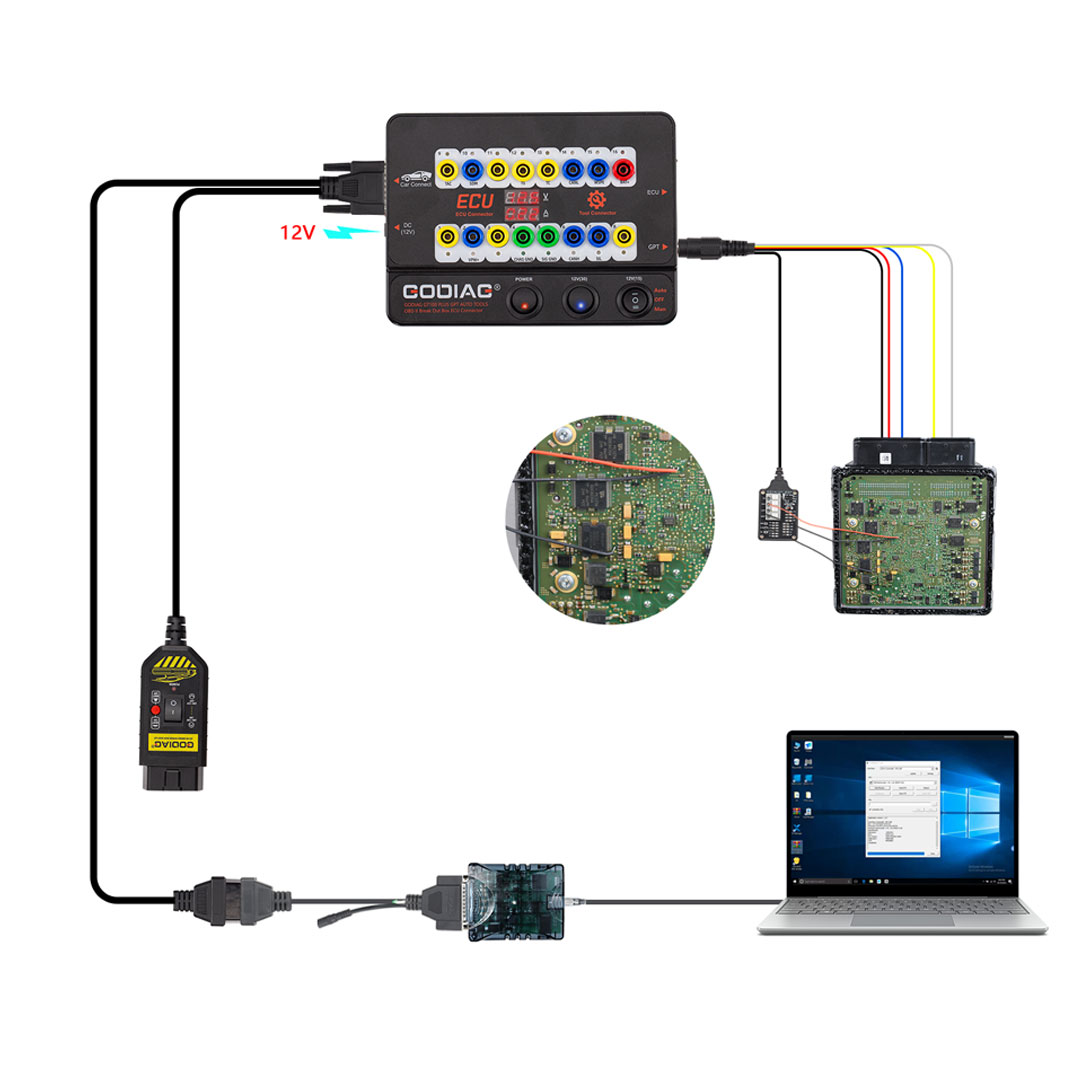

1. Utilisez GPT pour lire et écrire l'ECU avec des périphériques (tels que PCMFLASH, KESSV2)

Prend en charge GPT pour lire et écrire des données sans démonter l'ECU.
Prend en charge OBD2 BENCH [bus CAN et ligne K]
Prend en charge GPT BOOT CNF1

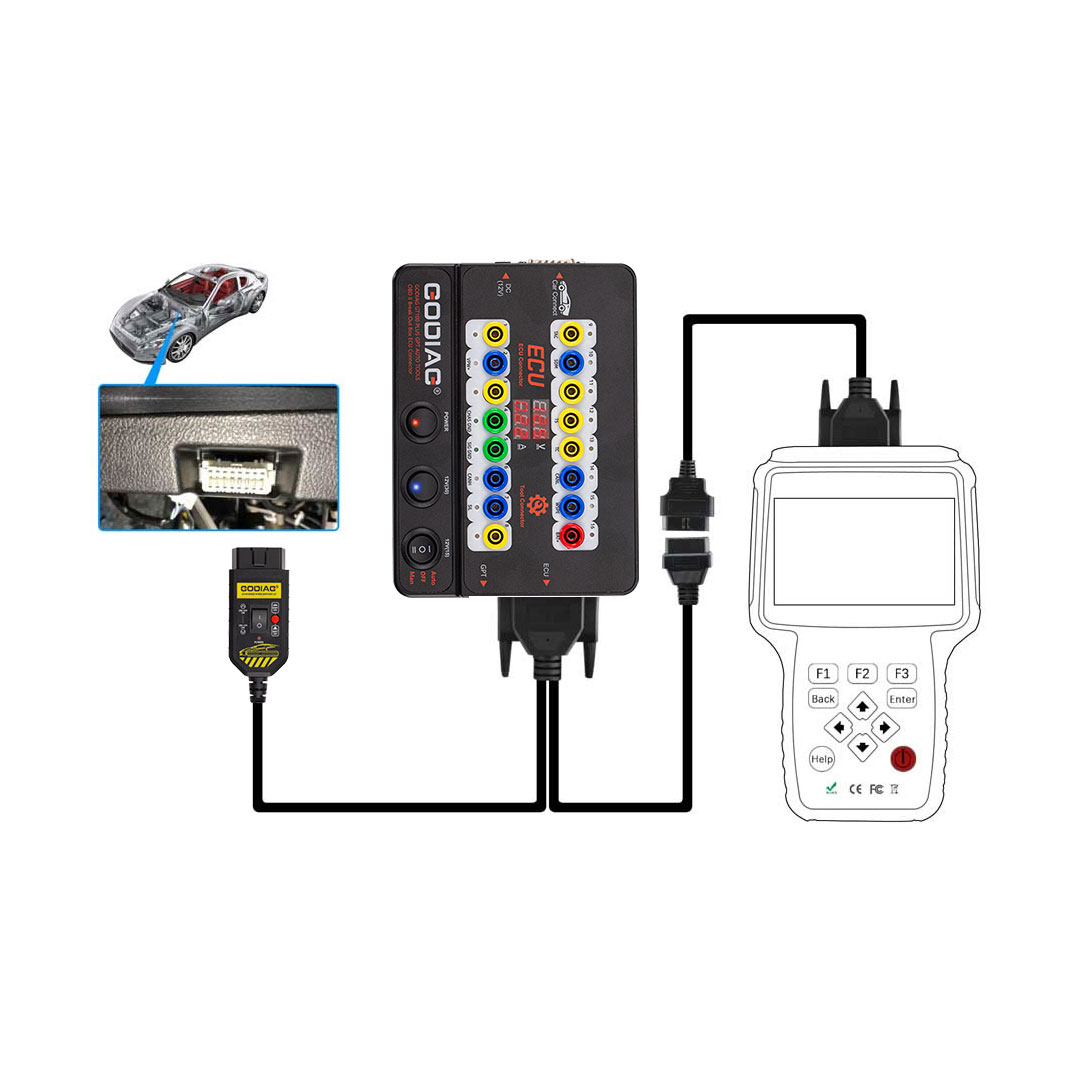

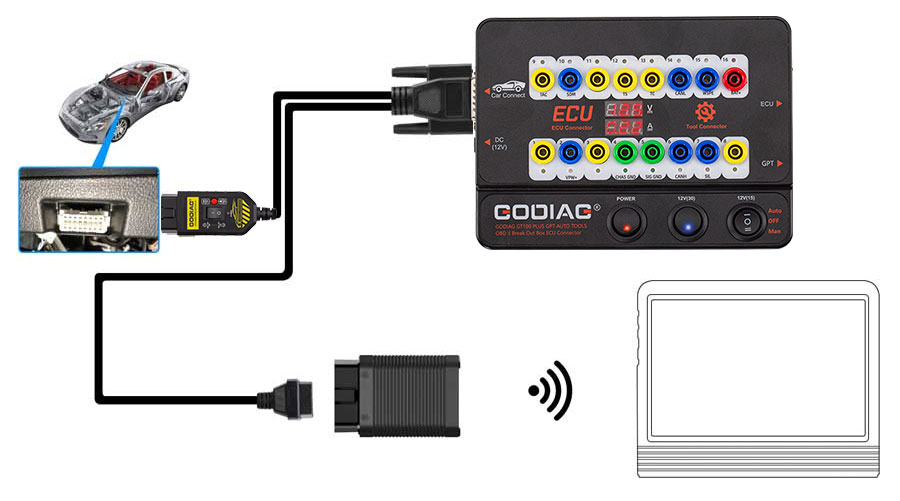

2. Vérifiez l'état de communication de l'interface de diagnostic OBDII et la tension d'affichage

En connectant le véhicule à l'outil de diagnostic via OBDII, la LED du Godiag GT100 PLUS GPT indique si l'interface de diagnostic OBDII communique correctement avec le véhicule. Il surveille la tension de l'interface OBDII du véhicule et l'affiche en temps réel. Si elle est inférieure à 11 V, veuillez interrompre le diagnostic et la programmation pour éviter toute perte de données, tout blocage du module ou tout démarrage impossible. Il prend en charge tous les protocoles OBD2 BENCH.

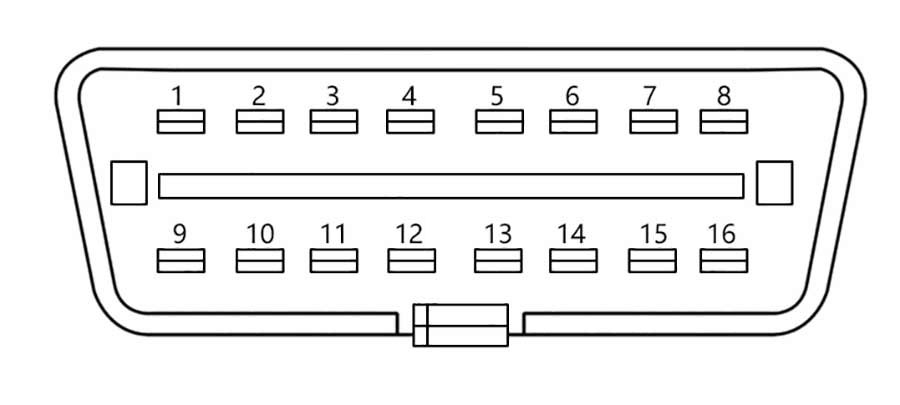

1. Personnalisé du fabricant

2. Fil SJE1850

3. Personnalisé du fabricant

4. Mise à la terre

5. Mise à la terre du signal

6. SAEJ2284《CAN》haut

7. Fil ISO9141-2 et ISO, DIS4230-4K

8. Personnalisé du fabricant

9. Personnalisé du fabricant

10. SJE1850 fil《bus->

11. Personnalisé du fabricant

12. Personnalisé du fabricant

13. Personnalisé du fabricant

14. SAEJ2284《CAN》faible

15. Fil ISO9141-2 et ISO/DIS 4230-4L

16. Positif de la batterie de la voiture

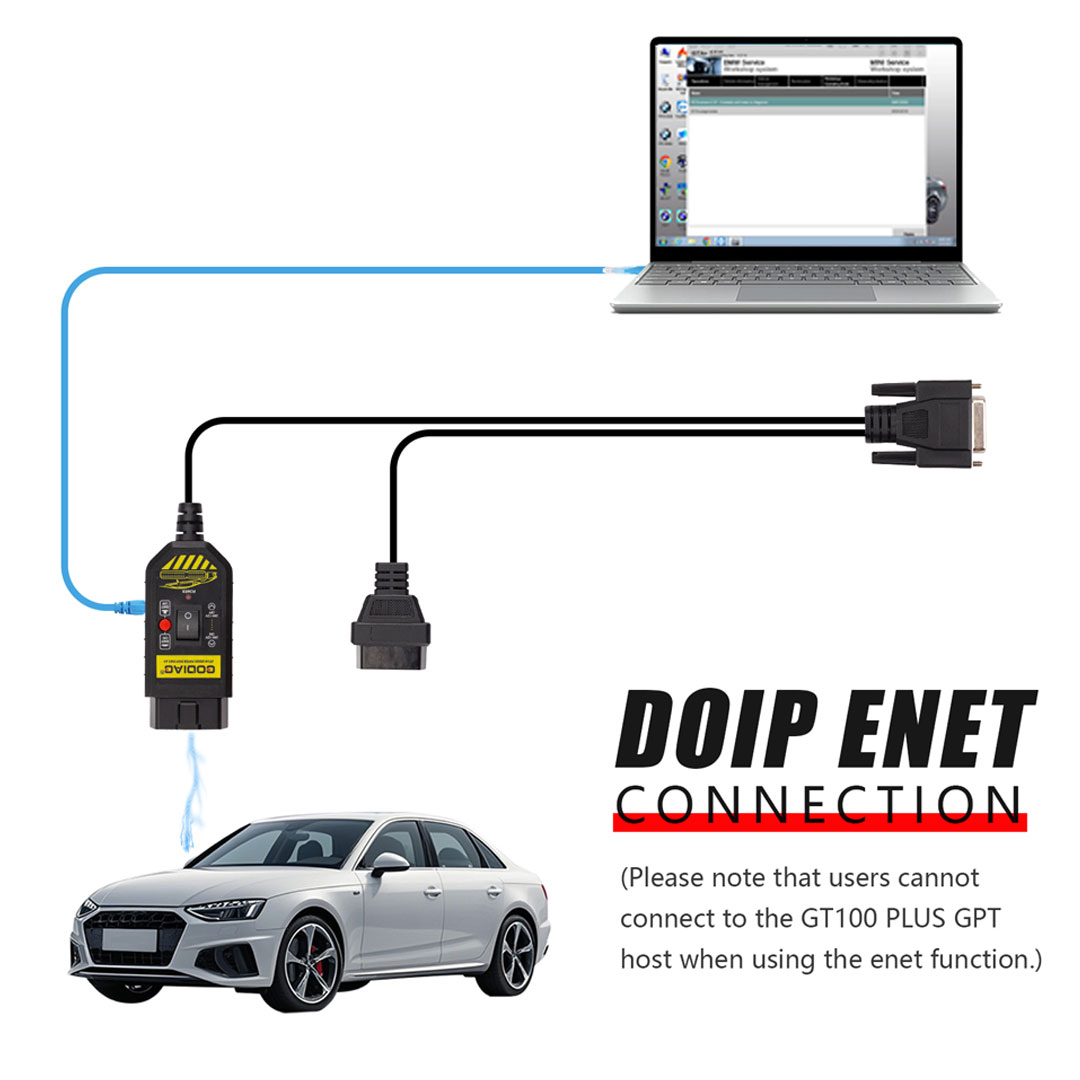

3. Prise en charge des diagnostics DOIP-ENET

Prise en charge de la communication DOIP-ENET

Prise en charge de la programmation et du codage de diagnostic pour BMW Benz, Volkswagen, Audi et autres véhicules prenant en charge le protocole DOIP. [aucun logiciel n'est fourni.]

Peut être utilisé pour la programmation et le codage de diagnostic des véhicules Land Rover, VOLVO et Geely qui prennent en charge la communication DOIP. [aucun logiciel n'est fourni.]

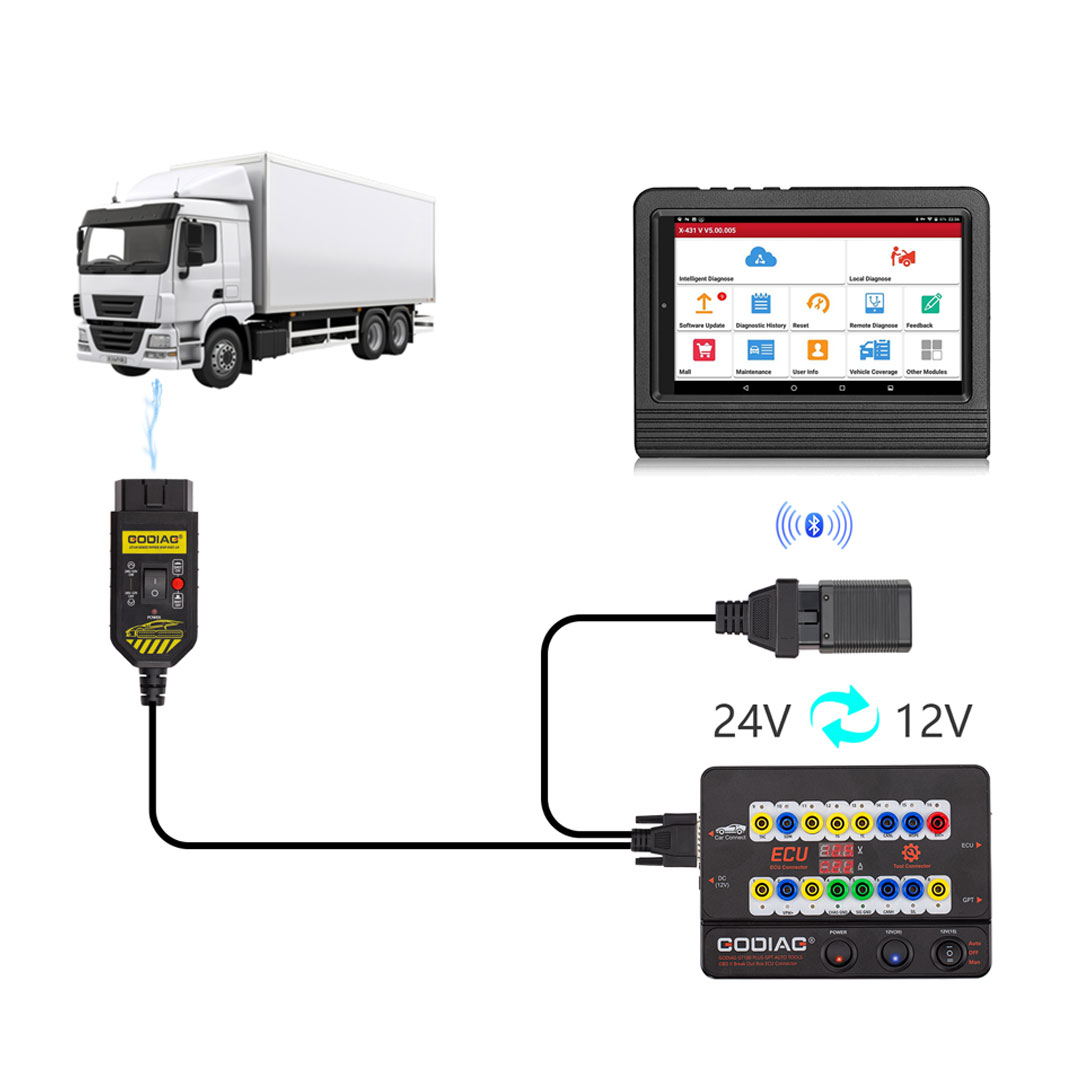

4. Conversion de tension de 24 V à 12 V

Convertissez la tension 24 V de l'interface de diagnostic des camions lourds, des camions légers, des camionnettes, etc. en tension 12 V pouvant être utilisée par l'équipement de diagnostic.

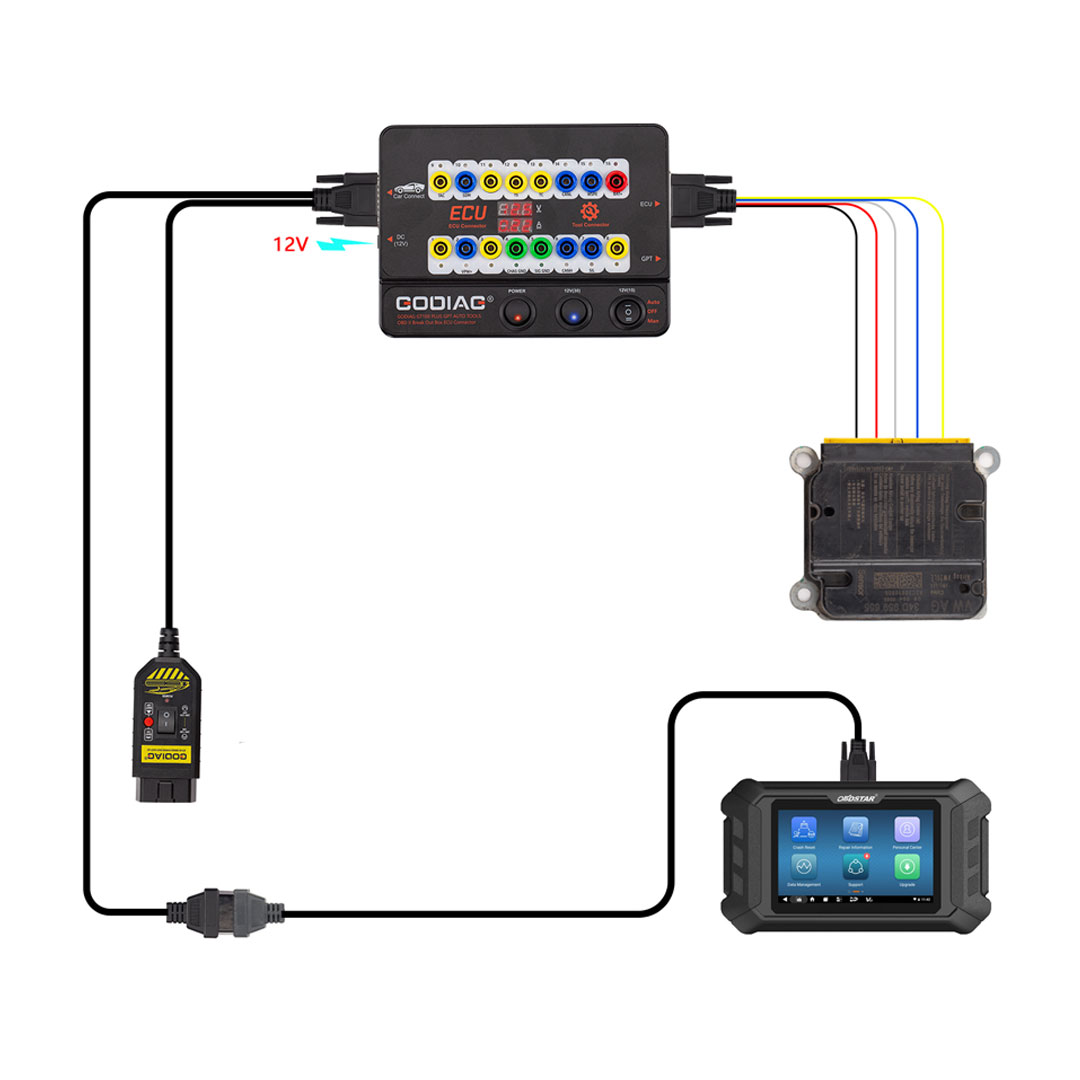

5.) Connexion avec l'ECU de l'airbag

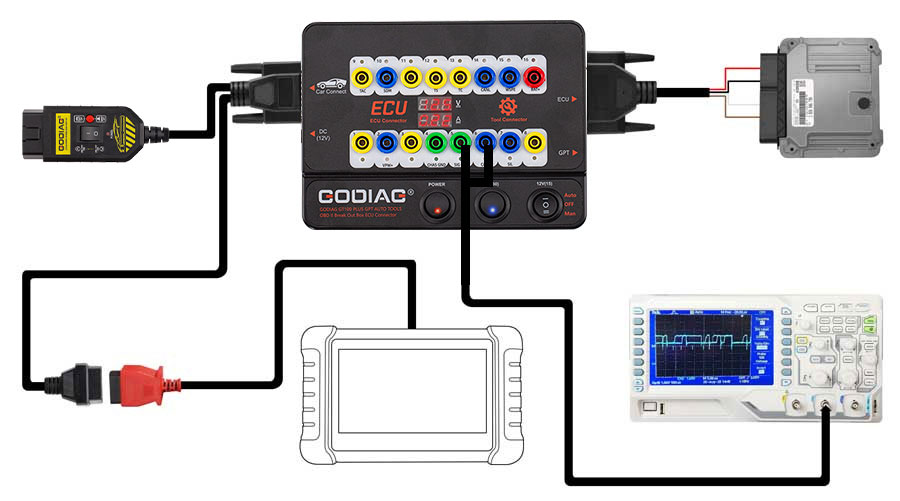

6.) Utilisé pour vérifier si l'outil de diagnostic / programmation / codage peut envoyer des signaux de communication.

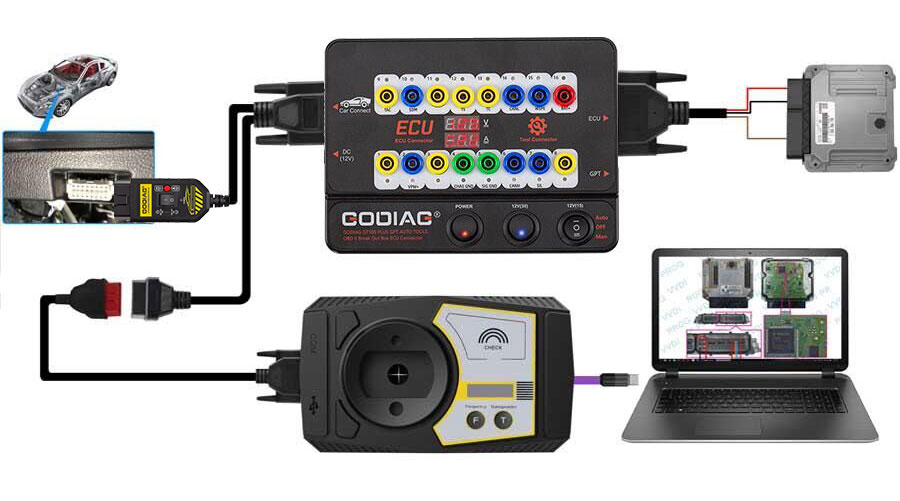

7.) Connexion ECU : connexion d'un seul module

GODIAG GT100 PLUS GPT, connecté à un seul module ECU, est pratique pour un utilisateur pour effectuer le diagnostic et la programmation d'un seul module.

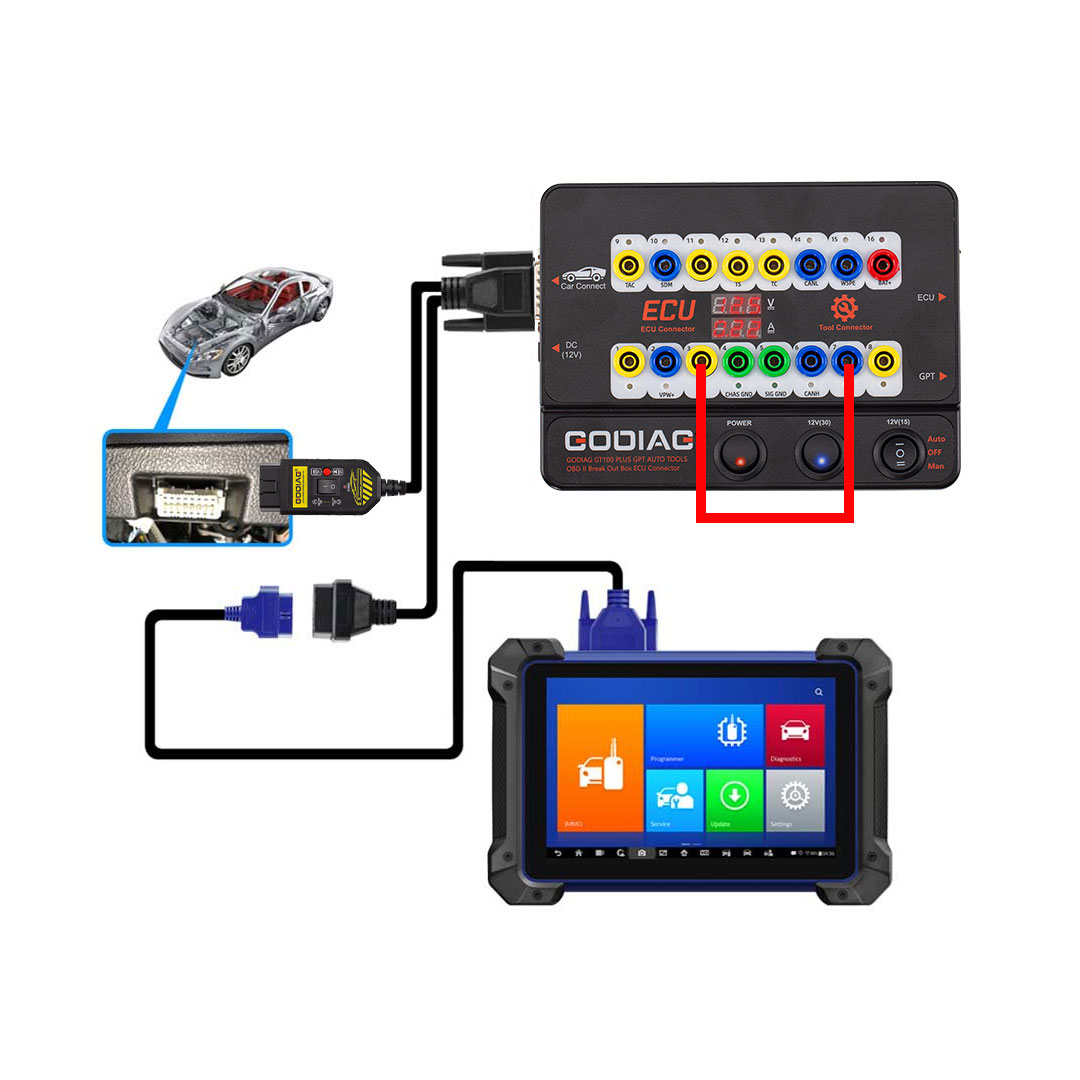

8.) Clé de programme GT100 PLUS GPT pour VW, Porsche, Mitsubishi, etc. avec toutes les clés perdues - activez l'instrument ou le module d'immobilisation.

A. Pour programmer les clés perdues des modèles VW de 4e et 5e générations (par exemple : nouvelle A6L, Touareg, A4, Q5, A7), veuillez utiliser le GT100 PLUS GPT pour court-circuiter la broche 16 à la broche 1 du connecteur banane afin d'allumer le tableau de bord. Ensuite, utilisez le programmateur de clés pour connecter l'adaptateur femelle du GT100 PLUS GPT+ afin de collecter les données. Certains tableaux de bord ne s'allumeront pas, mais les données pourront être collectées, par exemple : A6L, Q7.

B. Pour remplacer l'ECU du moteur de Toyota ou pour utiliser un programmateur de clé pour programmer Toyota lorsque toutes les clés sont perdues, il faut court-circuiter PIN13-PIN4

C. Pour programmer la clé Mitsubishi avec toutes les clés perdues ou pour configurer OBDII lorsque toutes les clés à distance sont perdues, veuillez court-circuiter PIN1-PIN4.

D. Pour programmer la clé Porsche Cayenne avec toutes les clés perdues ou avec toutes les clés à distance perdues, veuillez court-circuiter PIN3-PIN7.

9.) Fonction d'affichage de la valeur de tension et de courant

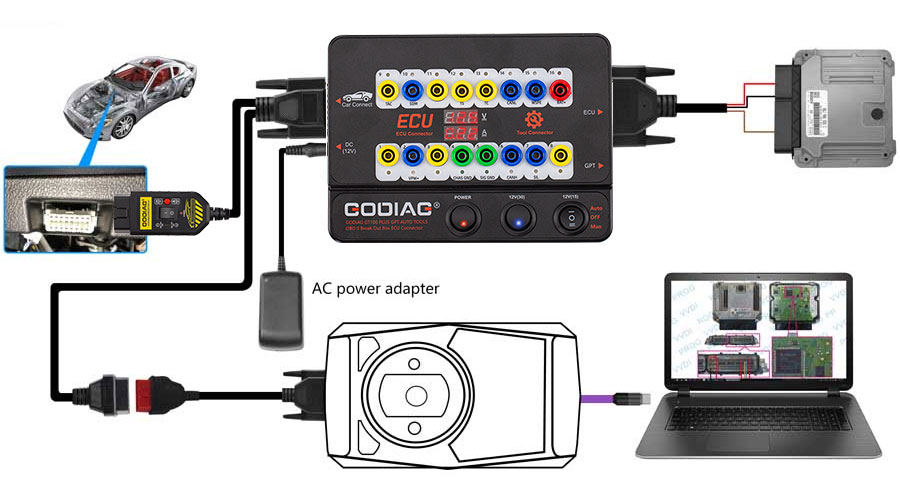

Sur le banc, connectez le module ECU en utilisant le connecteur banane ou l'interface ECU dédiée db25, et Godiag GT100 Plus GPT affichera la valeur de tension / courant.

L'utilisateur peut visualiser intuitivement l'état actuel de l'ECU. En cas d'absence d'affichage du courant ou d'incohérence entre le courant affiché et le courant attendu, il peut immédiatement vérifier si le câblage est défectueux. Si le câblage est correct, il peut estimer que l'ECU est peut-être défectueux. Il n'est donc pas nécessaire d'effectuer un diagnostic et peut directement réparer l'ECU.

S'il affiche trop de courant, vous pouvez également déterminer si le câble est mal connecté ou si l'ECU est cassé.

10.) GT100 PLUS GPT Broches 1, 9, 3, 11 12, 13, 8 [correspondant au connecteur banane jaune sur la machine], ces interfaces de protocole OBD2 non standard peuvent afficher le protocole de communication CAN BUS ou K-Line. GT100 PLUS GPT ne peut afficher que le protocole K-Line Pwm Vpw+ KWP 2000. GT100 PLUS GPT affichera la communication du protocole CANBUS K-Line Pwm Vpw+ KWP 2000.

11.) Communication rapide avec un seul calculateur sur banc grâce à la connexion à l'outil de diagnostic/programmation. [Cela permet aux ingénieurs ou techniciens de réaliser le travail sur banc, tout en évitant le risque de perte de données dans d'autres modules lors des tests directs sur le véhicule.]

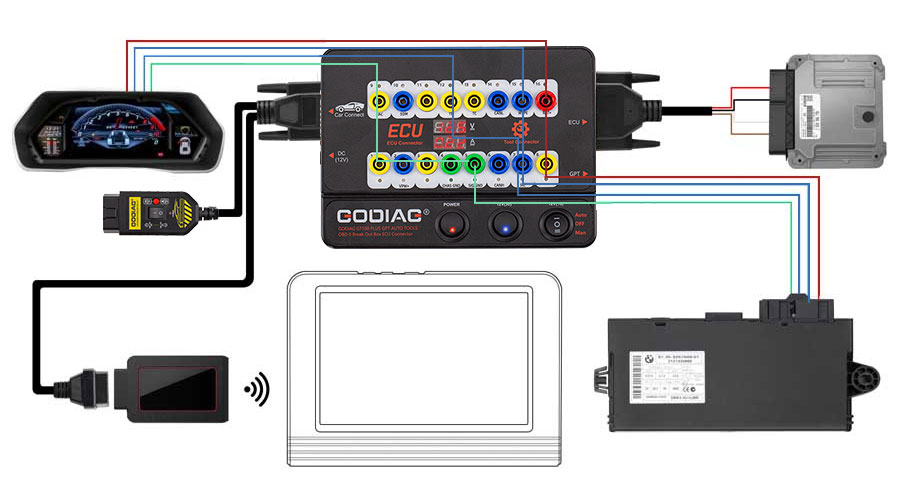

12.) Connexion de plusieurs modules ECU de véhicule. [Ceci vise à résoudre le problème des ingénieurs et techniciens qui doivent connecter plusieurs ECU lors de la programmation d'un module, par exemple pour la programmation de clés.]

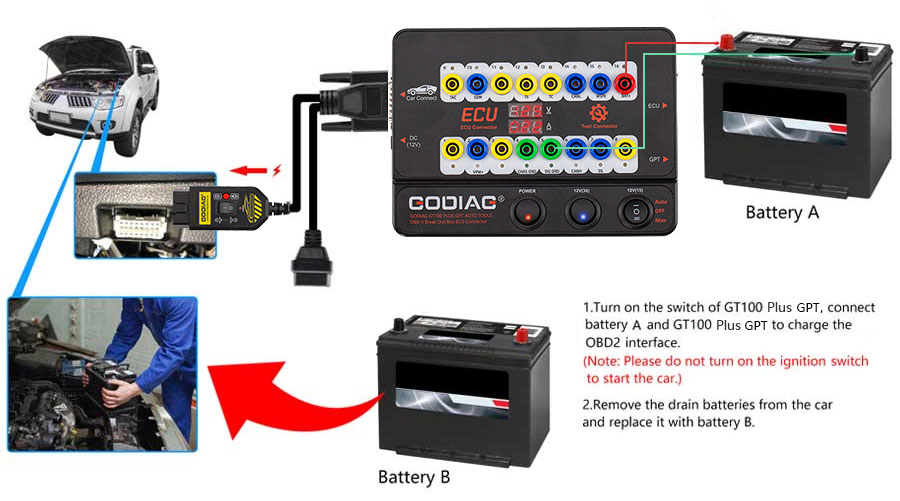

13.) Remplacement de l'alimentation auxiliaire de la batterie (mode de connexion de l'alimentation sans interruption). [En raison de la défaillance ou de l'absence de données de la télécommande antivol sur certains véhicules lors du démontage de la batterie, l'alimentation auxiliaire assure l'alimentation du véhicule via le GT100 PLUS GPT avant le remplacement de la batterie afin de maintenir l'alimentation du véhicule. Elle garantit ainsi la connexion de l'ECU du véhicule pendant le remplacement de la batterie.]

14.) Le câble OBD2 du GT100 PLUS GPT mesure 1,4 mètre de long, ce qui résout le problème d'un câble trop court ou d'un port de diagnostic trop étroit. Veuillez d'abord connecter le GT100 PLUS GPT, puis allumer l'appareil. La tension s'affichera à l'écran, indiquant si l'alimentation du véhicule est normale. [Cela évite de griller l'outil de diagnostic et de programmation en raison d'un port OBD2 modifié.]

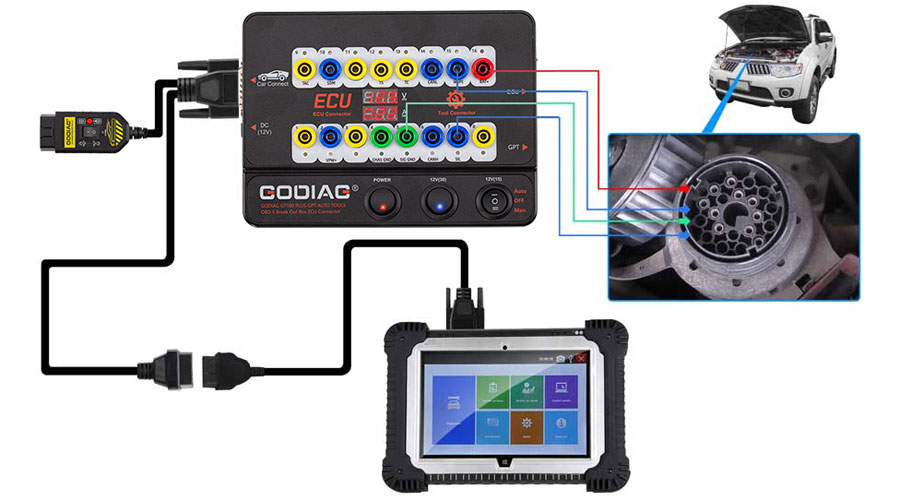

15.) Pour les anciens véhicules OBD1 ou les ports de diagnostic spéciaux, veuillez connecter le GT100 PLUS GPT via la fiche banane et le cavalier DB25. Le port de diagnostic OBD1 ou spécial peut être transféré vers le port de diagnostic OBD2 standard.

16.) GT100 PLUS GPT convertira le port OBD1 du camion spécial en port de diagnostic OBD2 standard selon le protocole.

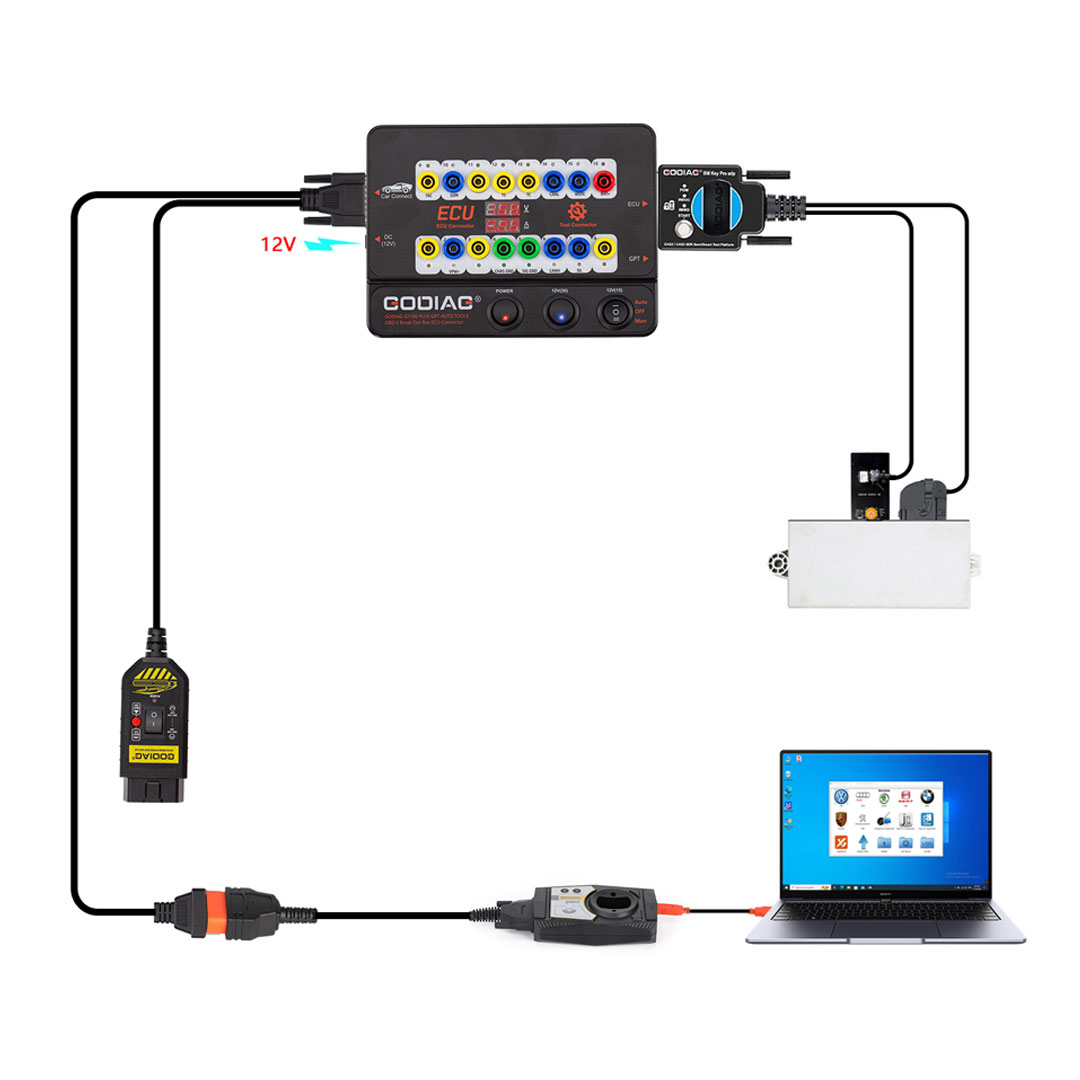

17.) Travailler avec la plate-forme de test CAS1/CAS2 Mech-Key

18.) Fonctionne avec la plate-forme de test semi-intelligente CAS2 CAS3 SER

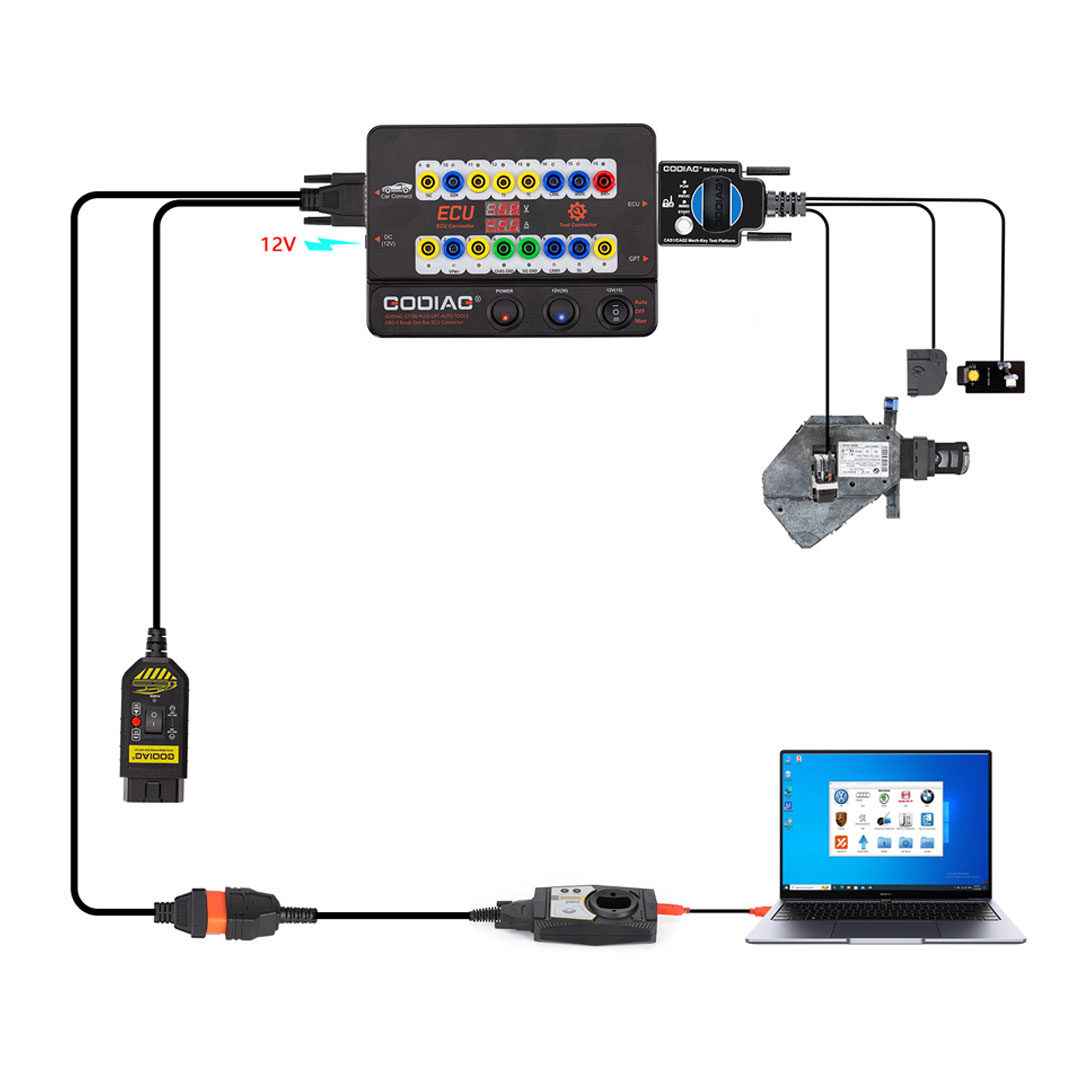

19.) Pour la plate-forme de test de programmation BMW-CAS4/CAS4+, elle est utilisée pour tester si la clé programmée fonctionne normalement avec CAS4

20.) Pour la plate-forme de test de programmation BMW FEM/BDC

21.) D'autres connecteurs et modules dédiés sont en cours de développement, veuillez patienter...

Spécifications du connecteur ECU Godiag GT100 Plus Gpt Enet Doip 24V-12V Auto Tools OBD II Break Out Box :

Article	Spécification
Port de diagnostic	OBDII
Tension de fonctionnement	CC 9 V-24 V
Travail et pouvoir	0,5-0,6 W
Adaptateur d'alimentation	Entrée 100 V-240 V CA, sortie 12,5 V CC 2,5 A
Plage de température de fonctionnement	-20 à 70 °C ( -4 à 158 °F )
Plage de température de stockage	-40 à 85 °C ( -40 à 185 °F )
Dimension	L : 23 cm, l : 18 cm, H : 7 cm

Le forfait comprend :

1pc x hôte
1 câble de connexion GPT
1 câble Ethernet

1 câble d'extension OBD 2 en 1

1 câble de démarrage coloré

1 bloc d'alimentation 12 V

1 pièce x résistance 120 ohms

6 fiches bananes

24 pièces x accessoires de fil, broches femelles de connecteur Dupont 2,54 mm
1 manuel
