Name: Godiag GT100 Plus Gpt Enet Doip 24 В-12 В Auto Tools OBD II Break Out Box ECU Connector
Brand: GODIAG
SKU: MK27153
Price: 120 USD
Availability: InStock

Характеристики продукта

производители	GODIAG
Состояние	Новый
Вес	1400 g

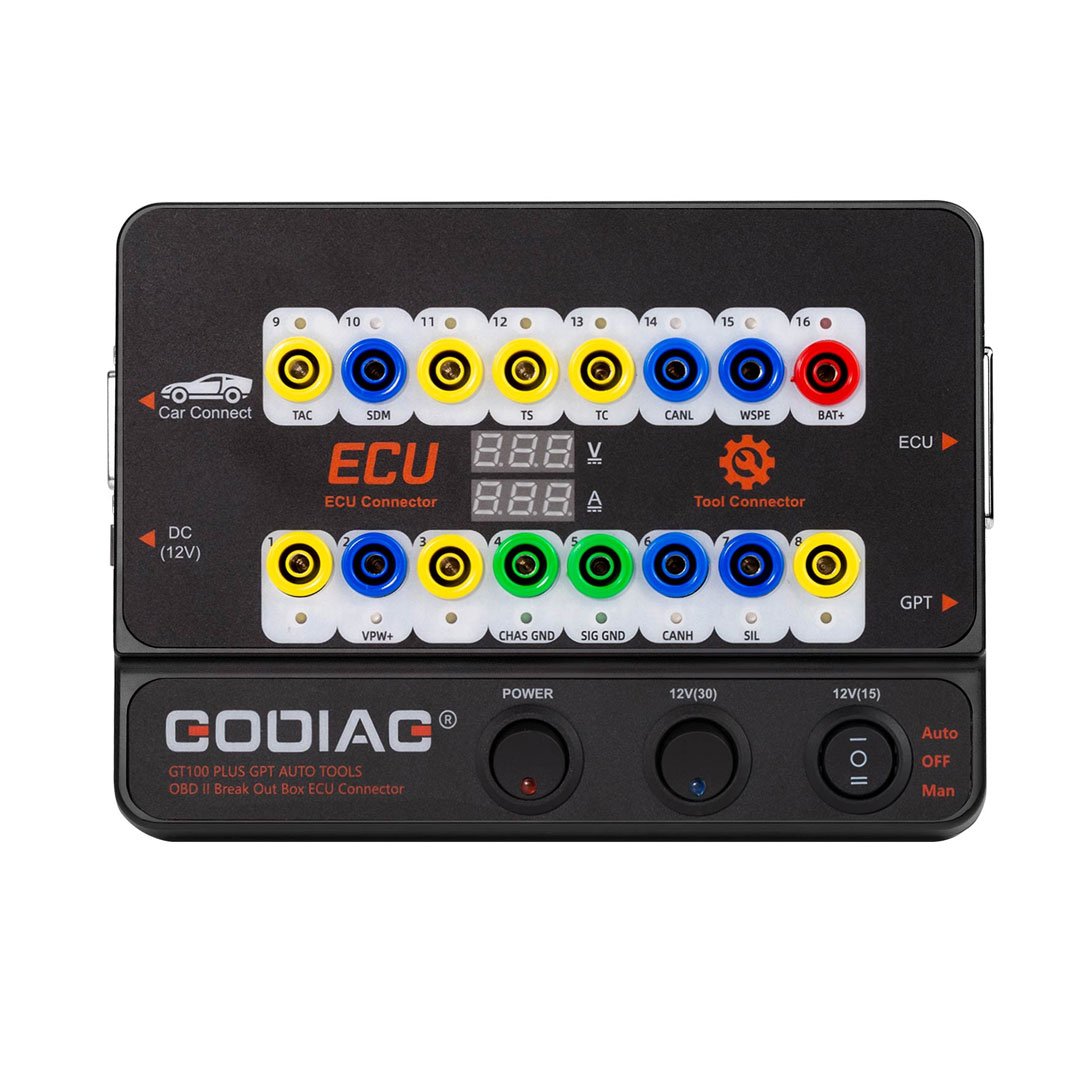

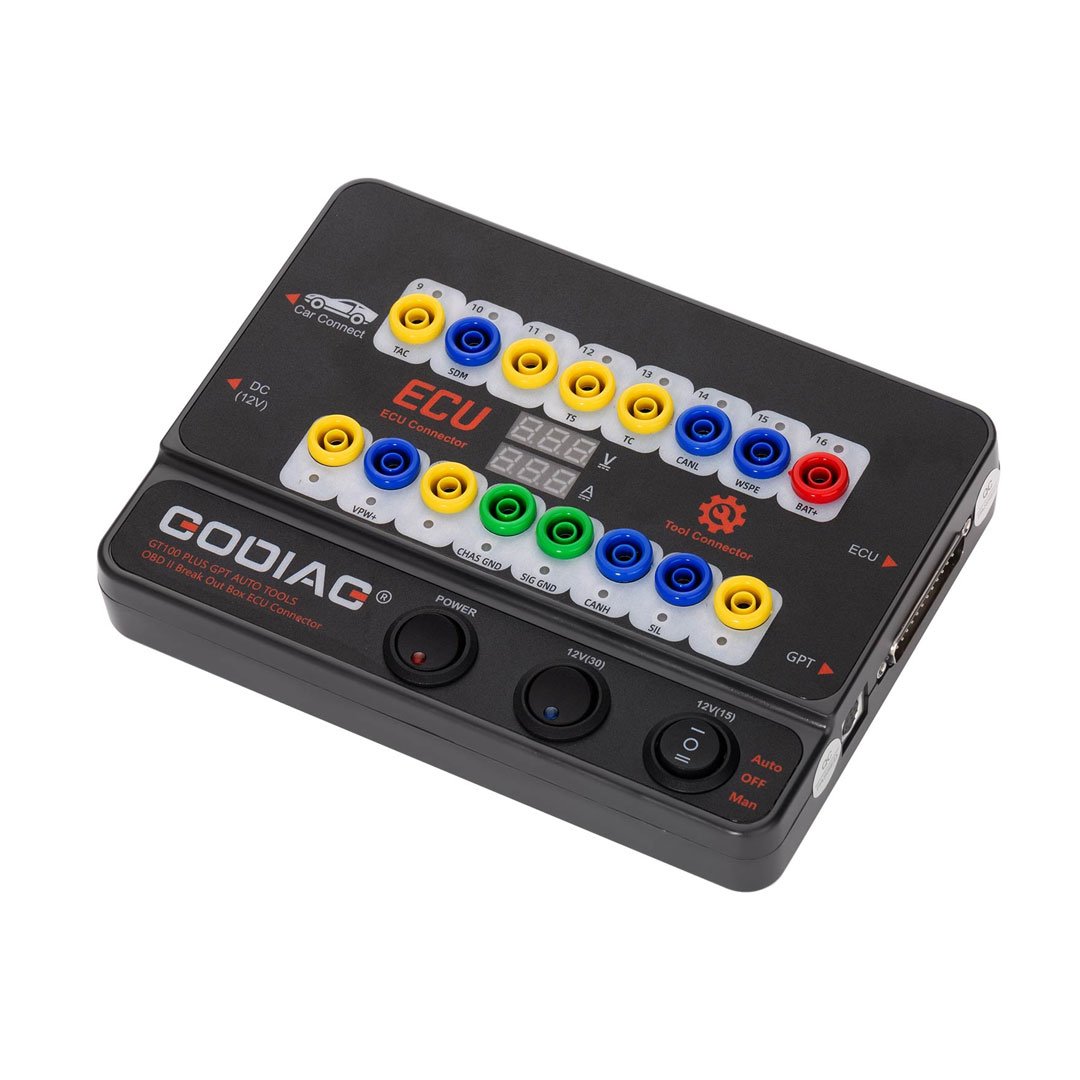

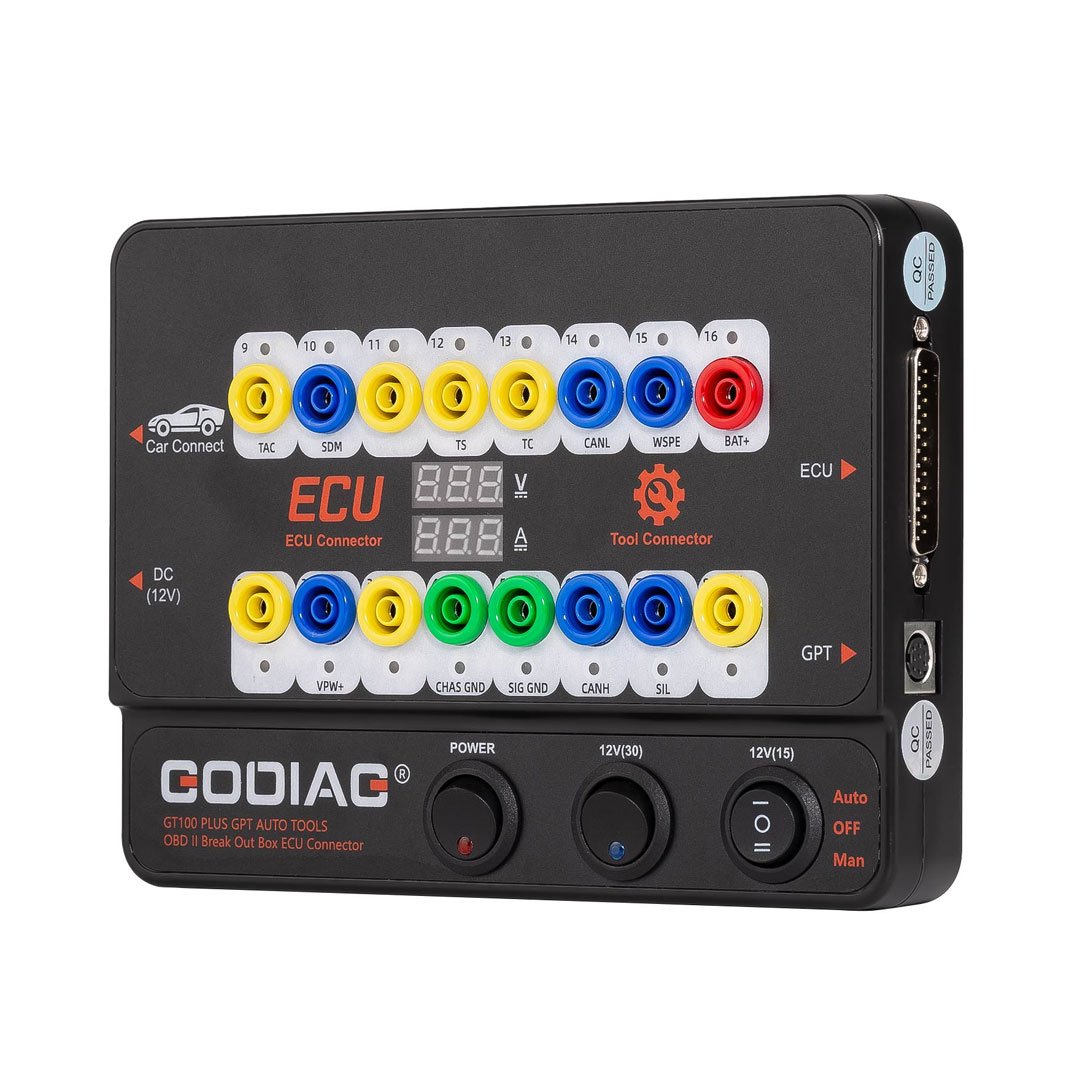

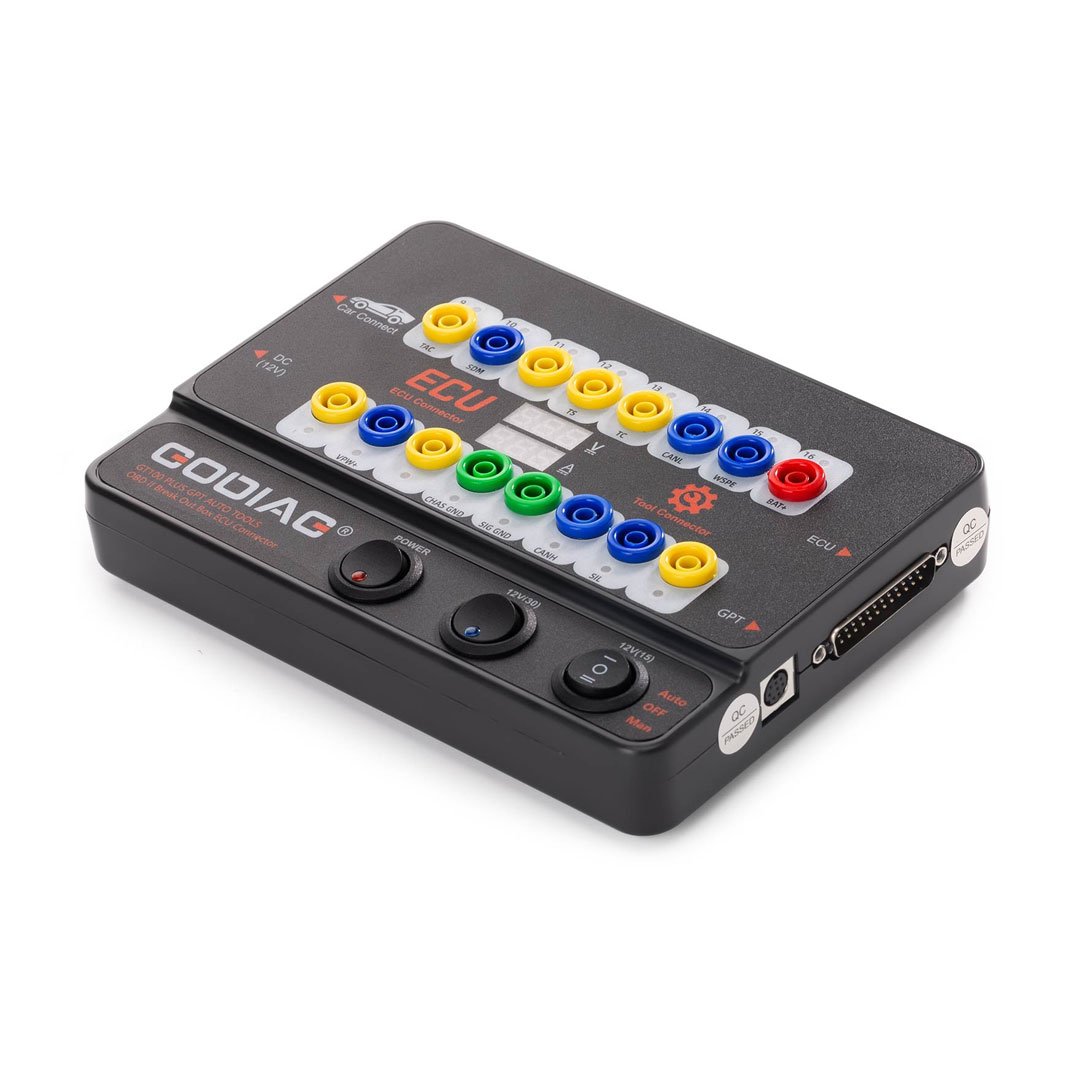

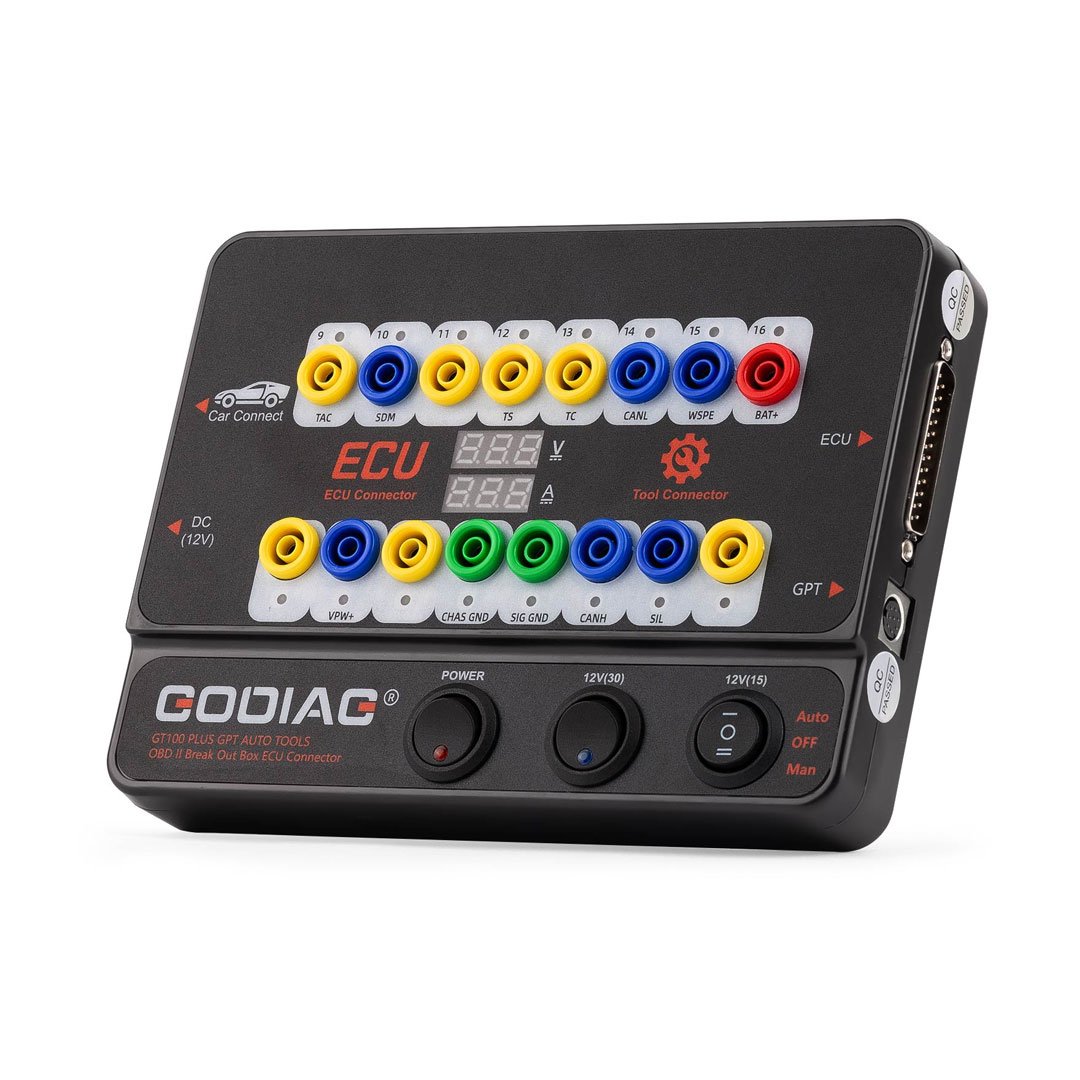

Godiag GT100 Plus Gpt Enet Doip 24 В-12 В Auto Tools OBD II Break Out Box ECU Connector

Описание разъема ЭБУ Godiag GT100 Plus Gpt Enet Doip 24V-12V Auto Tools OBD II Break Out Box:

Новый GODIAG GT100 PLUS GPT — это тестовая платформа для обнаружения связи по протоколу OBDII и обслуживания/диагностики/программирования/кодирования ЭБУ. GT100 PLUS оснащён дисплеем напряжения и тока, что позволяет инженерам по техническому обслуживанию удобно оценивать текущее состояние ЭБУ.

Диагностические инструменты от GODIAG с номером продукта: MK27153
Вес этого продукта: 1400 г

GODIAG GT100 PLUS GPT ENET DOIP 24 В-12 В AUTO TOOLS OBD II Break Out Box ECU Connector

Он преобразует интерфейс OBD2 автомобиля в 16-контактный для обнаружения сигнала. Его можно подключать к одному или нескольким модулям автомобиля. Его также можно подключить к любому диагностическому прибору для проверки качества связи с автомобилем.

Поддерживает преобразование напряжения 24 В в 12 В, связь DOIP-ENET и GPT для чтения и записи данных ЭБУ.

Он также может подавать питание на автомобиль при замене батареи, чтобы избежать потери данных модуля управления автомобилем, автоматической блокировки, отказа пульта дистанционного управления и включения индикатора неисправности.

В изделии используются экранированные витые кабели CANH и CANL, которые способны противостоять электромагнитным помехам и делают связь более стабильной.

Сравнение функций продукта SO537-C(GT100 Plus), SO537-B(GT100+) и SO537(GT100)

Модель	SO537-C (GT100 Plus GPT)	SO537-B(GT100+)	SO537(ГТ100)
Преобразование напряжения 24 В в 12 В	√	×	×
Диагностика DOIP ENET	√	×	×
Метод подключения GPT для чтения и записи ЭБУ	√	×	×
Подключение подушки безопасности SK420 SK421 100K CANBUS	√	×	×
Функция отображения значений напряжения и тока	√	√	×
Контакты 1, 9, 3, 11 12, 13, 8 Отображение связи CANBUS.	√	√	×
Контакты 1, 9, 3, 11 12, 13, 8 Отображение K-Line Pwm Vpw+ Протокол связи KWP 2000.	√	√	√
PIN2. 10 VPW PIN6.14 CANBUS PIN 7.15 k-line	√	√	√
Проверьте, могут ли инструменты посылать сигналы связи.	√	√	√
Программирование ключей для VW, Porsche, Mitsubishi и т. д. при утере всех ключей	√	√	√
Связь с одним ЭБУ на стенде	√	√	√
Заменить вспомогательный источник питания для аккумуляторной батареи	√	√	√
Переоборудовать порт OBD1 специального грузовика в стандартный OBD2	√	√	√
Проверьте, работает ли запрограммированный ключ с CAS4.	√	√	√
Работа с тестовой платформой программирования BMW FEM/BDC	√	√	√

Функции продукта:

1.Используйте GPT для чтения и записи ЭБУ с помощью устройств (таких как PCMFLASH, KESSV2)

Поддержка GPT для чтения и записи данных без разборки ЭБУ.
Поддерживает OBD2 BENCH [CAN bus и K-Line]
Поддерживает GPT BOOT CNF1

2. Проверьте состояние связи диагностического интерфейса OBDII и напряжение на дисплее.

При подключении автомобиля к диагностическому прибору через OBDII светодиодный индикатор Godiag GT100 PLUS GPT будет показывать качество связи между диагностическим интерфейсом OBDII и автомобилем. Godiag контролирует напряжение на интерфейсе OBDII автомобиля и отображает его в режиме реального времени. Если напряжение ниже 11 В, остановите диагностику и программирование во избежание потери данных, блокировки модуля или невозможности запуска автомобиля. Поддерживает полный протокол OBD2 BENCH.

1. Изготовитель по индивидуальному заказу

2. Провод SJE1850

3. Изготовитель по индивидуальному заказу

4. Заземление электропитания

5. Сигнальное заземление

6. SAEJ2284《CAN》высокий

7. Провод ISO9141-2&iso, DIS4230-4K

8. Изготовитель по индивидуальному заказу

9. Изготовитель по индивидуальному заказу

10. Провод SJE1850《шина->

11. Изготовитель по индивидуальному заказу

12. Изготовитель по индивидуальному заказу

13. Изготовитель по индивидуальному заказу

14. SAEJ2284《CAN》низкий

15. Провод ISO9141-2 и ISO/DIS 4230-4L.

16. Положительный полюс аккумулятора автомобиля

3. Поддержка диагностики DOIP-ENET

Поддержка связи DOIP-ENET

Поддержка диагностического программирования и кодирования для BMW Benz, Volkswagen, Audi и других автомобилей, поддерживающих протокол DOIP. [программное обеспечение не предоставляется.]

Может использоваться для диагностического программирования и кодирования автомобилей Land Rover, VOLVO и Geely, поддерживающих связь DOIP. [программное обеспечение не предоставляется.]

4. Преобразование напряжения 24 В в 12 В

Преобразует напряжение 24 В диагностического интерфейса тяжелых грузовиков, легких грузовиков, пикапов и т. д. в напряжение 12 В, которое может использоваться диагностическим оборудованием.

5.) Подключитесь к ЭБУ подушки безопасности

6.) Используется для проверки возможности отправки сигналов связи инструментом диагностики/программирования/кодирования.

7.) Подключение ЭБУ: подключение одного модуля

GODIAG GT100 PLUS GPT, подключенный к одному модулю ЭБУ, удобен для пользователя при выполнении диагностики и программирования одного модуля.

8.) Программный ключ GT100 PLUS GPT для VW, Porsche, Mitsubishi и т. д. при утере всех ключей - активируйте прибор или модуль иммобилайзера.

A. Для программирования ключей VW 4-го/5-го поколения (например, нового A6L Touareg A4 Q5 A7) используйте GT100 PLUS GPT для замыкания контакта 16 разъёма типа «банан» на контакт 1, чтобы включить подсветку приборной панели. После этого подключите программатор ключей к гнезду адаптера GT100 PLUS GPT+ для сбора данных. На некоторых автомобилях подсветка не работает, но данные с неё можно собрать, например, A6L Q7.

B. Чтобы заменить ЭБУ двигателя Toyota или использовать какой-либо программатор ключей для программирования Toyota, когда все ключи утеряны, необходимо замкнуть контакты PIN13-PIN4.

C. Чтобы запрограммировать ключ Mitsubishi при утере всех ключей или настроить OBDII при утере всех ключей дистанционного управления, замкните контакты PIN1-PIN4.

D. Чтобы запрограммировать ключ Porsche Cayenne при утере всех ключей или всех дистанционных ключей, замкните контакты PIN3-PIN7.

9.) Функция отображения значений напряжения и тока

На стенде подключите модуль ЭБУ с помощью разъема типа «банан» или специального интерфейса ЭБУ DB25, и Godiag GT100 Plus GPT отобразит значение напряжения/тока.

Пользователь может интуитивно видеть текущее состояние ЭБУ. Если ток не отображается или фактический отображаемый ток не соответствует ожидаемому инженером значению, можно сразу проверить правильность подключения. Если подключение правильное, можно сделать вывод о возможной неисправности ЭБУ. Таким образом, нет необходимости в диагностике, и ЭБУ можно сразу ремонтировать.

Если он показывает слишком большой ток, то вы также можете определить, неправильно ли подключен кабель или неисправен ЭБУ.

10.) GT100 PLUS GPT (контакты 1, 9, 3, 11, 12, 13, 8) [соответствуют жёлтому разъёму типа «банан» на машине] – эти нестандартные интерфейсы протокола OBD2 могут отображать протоколы связи CAN BUS или K-Line. GT100 PLUS GPT поддерживает только протокол K-Line PWM Vpw+ KWP 2000. GT100 PLUS GPT поддерживает протокол связи CANBUS K-Line PWM Vpw+ KWP 2000.

11.) Быстрое взаимодействие с одним блоком управления двигателем (ЭБУ) на стенде благодаря подключению к инструменту диагностики/программирования ЭБУ. [Это позволяет инженерам или техникам выполнять работу на стенде, а также исключает риск потери данных в других модулях при непосредственном тестировании на автомобиле.]

12.) Подключение нескольких модулей ЭБУ транспортного средства. [Это решение проблемы инженеров и техников, которым необходимо подключать несколько ЭБУ во время программирования модуля, например, подключение к нескольким модулям ЭБУ для программирования ключей]

13.) Замените вспомогательный источник питания аккумуляторной батареи — режим подключения источника бесперебойного питания. [Поскольку при снятии аккумуляторной батареи в некоторых автомобилях возникают сбои или отсутствуют данные с пульта дистанционного управления противоугонной системы, вспомогательный источник питания предназначен для подачи питания на автомобиль через GT100 PLUS GPT до замены аккумуляторной батареи для поддержания электропитания автомобиля. Это гарантирует подключение ЭБУ автомобиля к электросети во время замены аккумуляторной батареи.]

14.) Длина кабеля OBD2 GT100 PLUS GPT составляет 1,4 метра, что решает проблему недостаточной длины кабеля диагностического прибора или слишком узкого диагностического разъёма автомобиля. Сначала подключите GT100 PLUS GPT, включите питание, и на экране отобразится напряжение, которое покажет, в порядке ли напряжение питания автомобиля. [Это предотвращает риск перегорания диагностического и программирующего прибора из-за модифицированного разъёма OBD2 автомобиля]

15.) Для старых автомобилей с OBD1 или специальным диагностическим портом подключите GT100 PLUS GPT через штекер типа «банан» и перемычку DB25. Диагностический порт OBD1 или специальный диагностический порт можно преобразовать в стандартный диагностический порт OBD2.

16.) GT100 PLUS GPT преобразует порт OBD1 специального грузовика в стандартный диагностический порт OBD2 в соответствии с протоколом.

17.) Работа с тестовой платформой Mech-Key CAS1/CAS2

18.) Работа с полуинтеллектуальной тестовой платформой CAS2 CAS3 SER

19.) Для платформы программирования BMW-CAS4/CAS4+ используется для проверки того, нормально ли работает запрограммированный ключ с CAS4.

20.) Для тестовой платформы программирования FEM/BDC BMW

21.) Дополнительные разъемы и специализированные модули находятся в стадии разработки, пожалуйста, подождите...

Технические характеристики разъема ЭБУ Godiag GT100 Plus Gpt Enet Doip 24 В-12 В для автомобильных инструментов OBD II Break Out Box:

Элемент	Спецификация
Диагностический порт	OBDII
Рабочее напряжение	9-24 В постоянного тока
Работа и мощность	0,5-0,6 Вт
Мощность адаптера	Входное напряжение 100–240 В переменного тока, выходное напряжение 12,5 В постоянного тока, 2,5 А
Диапазон рабочих температур	от -20 до 70 °C (от -4 до 158 °F)
Диапазон температур хранения	от -40 до 85 °C (от -40 до 185 °F)
Измерение	Д: 23 см, Ш: 18 см, В: 7 см

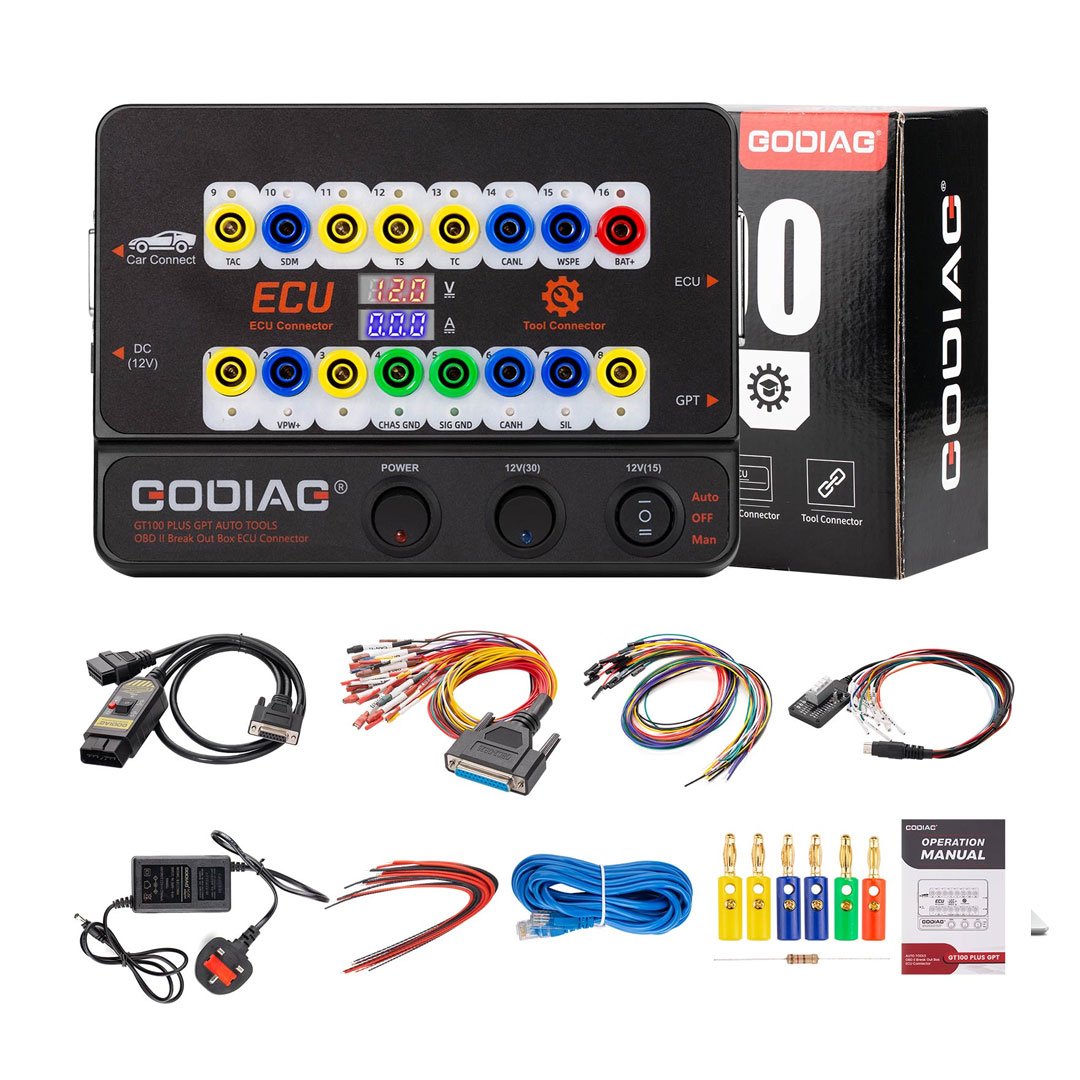

В комплект Godiag GT100 Plus Gpt Enet Doip 24 В-12 В Auto Tools OBD II Break Out Box ECU Connector входят:

1 шт. x Хост
1 шт. соединительный кабель GPT
1 шт. x Ethernet-кабель

1 шт. удлинительный кабель OBD 2-в-1

1 шт. цветной соединительный кабель

1 шт. x Блок питания 12 В

1 шт. x Сопротивление 120 Ом

6 шт. x штекер типа «банан»

24 шт. x Аксессуары для проводов, разъемы Dupont 2,54 мм, гнездовые контакты
1 шт. x Руководство
