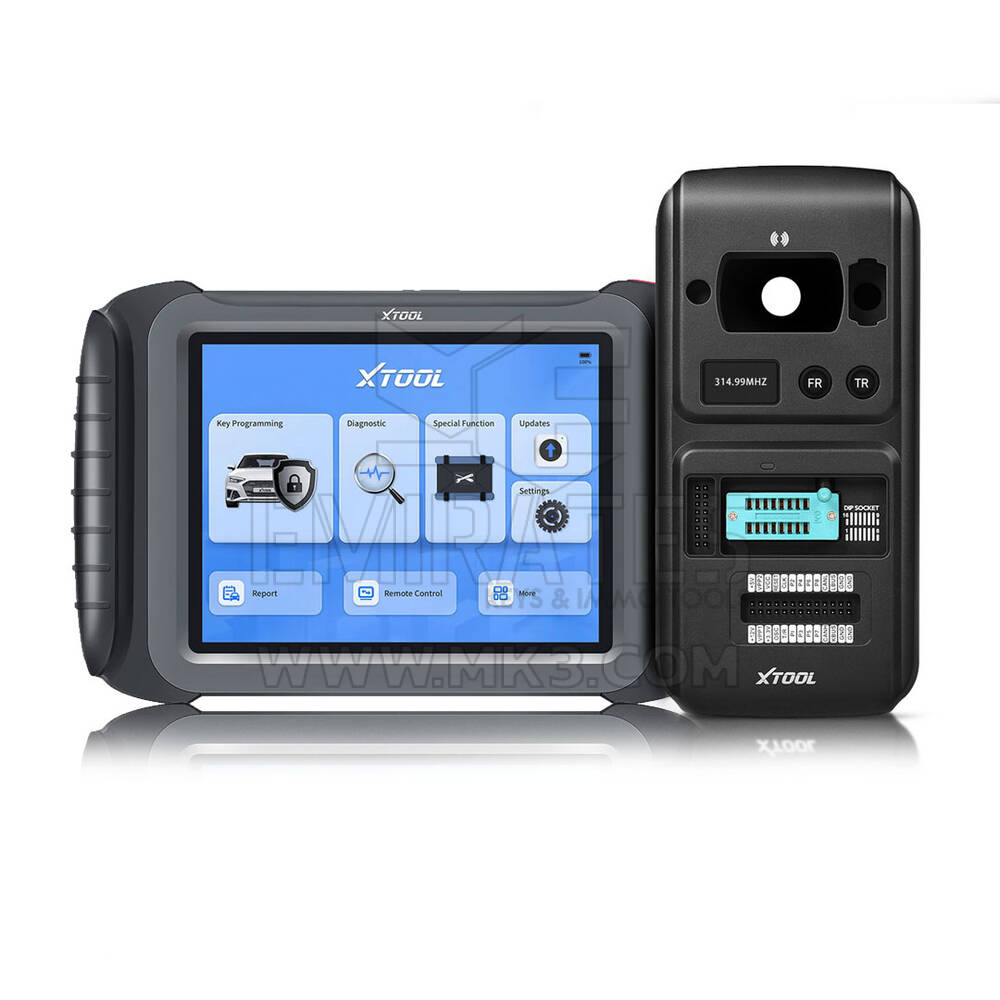

جهاز برمجة المفاتيح الاحترافي X-Tool X100PAD Elite2 + جهاز برمجة المفاتيح والرقائق KC501

جهاز برمجة المفاتيح الاحترافي X-Tool X100PAD Elite2 + جهاز برمجة المفاتيح والرقائق KC501

وصف برنامج برمجة المفاتيح الاحترافي X100PAD Elite2:

أدوات برمجة المفاتيح من X-Tool برقم المنتج: MKON555
وزن هذا المنتج: 4500 جرام

دليل مستخدم برنامج برمجة المفاتيح الاحترافي X100PAD Elite2

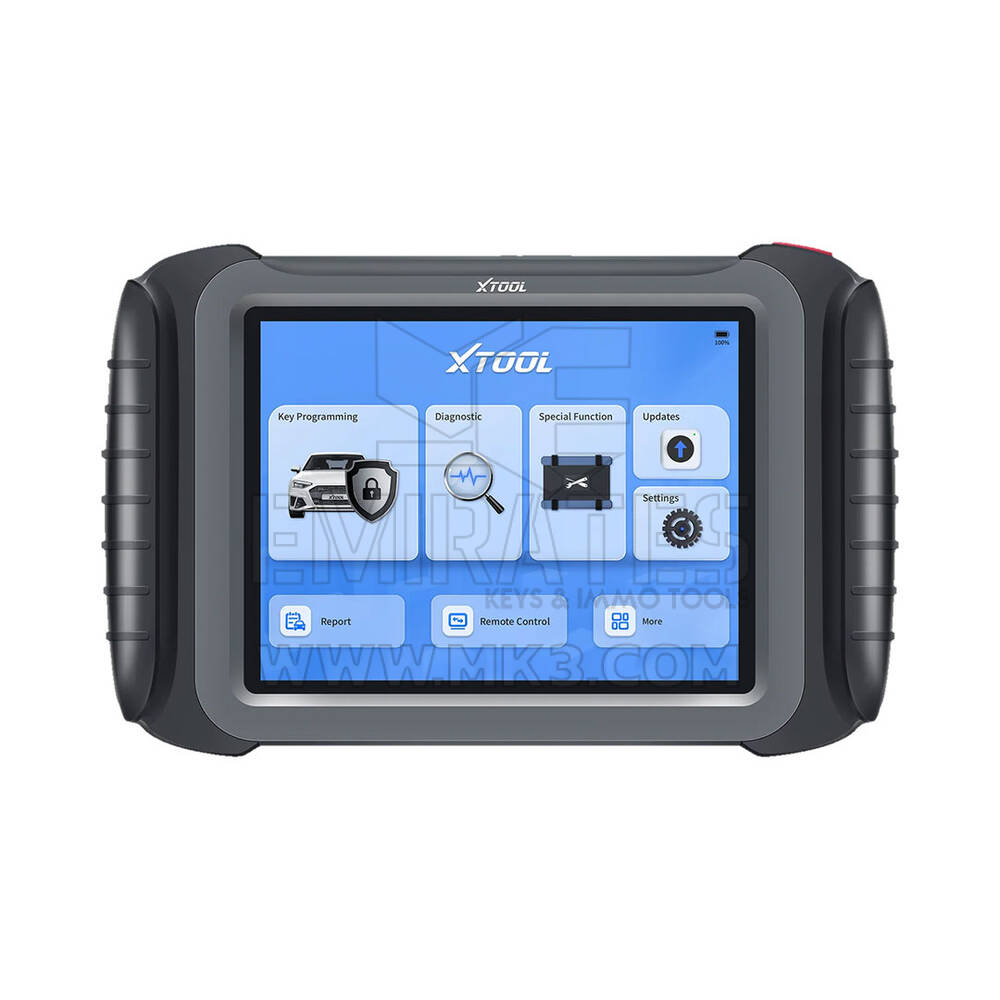

جهاز X100PAD Elite 2 هو جهاز برمجة مفاتيح احترافي، لا يقتصر دوره على توفير برمجة المفاتيح فحسب، بل يوفر أيضًا وظائف خاصة متقدمة. يستطيع X100PAD Elite2 القيام بما يلي: برمجة المفاتيح، وإعادة ضبط مؤشر خدمة الزيت، وإعادة ضبط مؤشر خدمة سير التوقيت، وإعادة ضبط مؤشر تحذير ضغط الإطارات، وإعادة ضبط مكابح الوقود الإلكترونية، وإعادة ضبط جسم الخانق، وإعادة ضبط مرشح جسيمات الديزل، وإعادة ضبط البطارية، وغيرها.

●اختيار ممتاز لخبراء الأقفال في جميع أنحاء العالم.
● دعم برمجة المفاتيح لأكثر من 90% من المركبات الموجودة في السوق.
● يمكن مطابقة المفاتيح في كل من حالات إضافة المفتاح وفقدان جميع المفاتيح.
● قراءة وتعديل بيانات مانع الحركة، والحصول على رموز PIN من خلال طرق مختلفة.
● قم بتسجيل وحدة التحكم الإلكترونية/وحدة التحكم في المحرك/لوحة القيادة الجديدة عندما تكون هناك حاجة إلى استبدال الوحدات.
● تضمين وظائف التشخيص لحل أكواد الخطأ بعد عملية البرمجة.
● يحتوي على أكثر من 30 وظيفة خاصة للمساعدة في صيانة السيارة.

معلمات برنامج برمجة المفاتيح الاحترافي X100PAD Elite2:

• نظام التشغيل : أندرويد 10.0
• طريقة الاتصال : واي فاي / لاسلكي
• المعالج : معالج رباعي النواة بسرعة 1.5 جيجاهرتز
• الذاكرة : 4 جيجابايت رام، 64 جيجابايت روم
• العرض : شاشة تعمل باللمس مقاس 8.0 بوصة بدقة 1024 × 768
• الاتصال : USB Type-C / WIFI 2.4/5G
• أجهزة الاستشعار : مقياس تسارع الجاذبية، مستشعر الإضاءة المحيطة
• الإدخال/الإخراج التلقائي : ميكروفون، مكبر صوت
• البطارية : بطارية ليثيوم بوليمر 5000 مللي أمبير في الساعة، 7.3 فولت
• جهد التشغيل : 9-36 فولت
• درجة حرارة التشغيل : من -10 إلى 50 درجة مئوية
• درجة حرارة التخزين : -40 إلى 60 درجة مئوية
• الرطوبة : <90%
• توافق البروتوكول : CANFD، DOIP، PWM

قائمة التعبئة لجهاز برمجة المفاتيح الاحترافي X100PAD Elite2:

مُكَمِّلات

• شهادة الجودة
• قائمة التعبئة
• كرتون ملون
• حقيبة الأدوات
• دليل سريع

الكابلات والمحولات

• محول شاحن مزود الطاقة للاتحاد الأوروبي
• كابل من النوع C إلى النوع B
• كابل DB15 الرئيسي
• محول Micro USB إلى Type A/C (للاتصال بـ KC100)
• كابل شاحن من النوع C إلى النوع C
• كابل طاقة تيار مستمر للاتحاد الأوروبي
• محول شاحن مزود الطاقة في المملكة المتحدة
• شاحن طاقة تيار مستمر
• كابل طاقة تيار مستمر أمريكي
• شاحن مزود الطاقة الأمريكي

الوحدات الرئيسية

• صندوق VCI
• جهاز لوحي
• لوحة دوائر مطبوعة EEPROM
• مبرمج المفاتيح KC100
• محول EEPROM

موصلات الاختبار

• OBD2-16

مبرمج المفاتيح الاحترافي X100PAD Elite2 قارن بالمثيلات:

	X100PADS	إن بلس IK618E	جهاز X100PAD Elite2
الأجهزة
المعالج	معالج رباعي النواة بسرعة 1.5 جيجاهرتز	معالج رباعي النواة بسرعة 1.5 جيجاهرتز	معالج رباعي النواة بسرعة 1.5 جيجاهرتز
نظام التشغيل	أندرويد 10.0	أندرويد 10.0	أندرويد 10.0
التخزين (RAM+ROM)	2+64 جيجابايت	2+64 جيجابايت	4+64 جيجابايت
عرض	7 بوصة 1024*600	7 بوصة 1024*600	8 بوصة 1024*768
آلة تصوير	كاميرا خلفية بدقة 8 ميجابكسل	ن	كاميرا خلفية بدقة 8 ميجابكسل
الاتصال	منفذ USB من النوع C VGA	منفذ USB من النوع C VGA	USB من النوع C
بطارية	2500 مللي أمبير، 7.2 فولت	2500 مللي أمبير، 7.2 فولت	5000 مللي أمبير، 7.3 فولت
واي فاي	ي	ي	ي
برمجة
وظائف IMMO	ي	ي	ي
برمجة مفتاح OBD	ي	ي	ي
تعديلات EEPROM	ي	ي	ي
برمجة المقعد	ن	ن	ي
الاختبار عن بعد	ن	ن	نعم/ بحاجة إلى M600+603
فولكس فاجن 4/5/MQB	Y/ غير متصل	Y/ غير متصل	Y/ غير متصل
برمجة مفتاح GM مع CAN FD	Y/ دبوس مطلوب	Y/ دبوس مطلوب	Y/ دبوس مطلوب
تجاوز رمز PIN الخاص بـ BMW CAS1-4/FEM&BDC Ford	ي	ي	ي
تجاوز الرمز البريدي لكرايسلر	ي	ي	ي
تجاوز FCA SGW لعام 2018+	نعم/ الكابل المطلوب	نعم/ الكابل المطلوب	نعم/ الكابل المطلوب
اقرأ الدبوس (كرايسلر، VPW)	ي	ي	ي
قراءة مفتاح هيونداي 4A	ي	ي	ي
برمجة مفاتيح لاند روفر/جاكوار 15-18 عبر OBD	Y/ KC501	Y/ بحاجة إلى KC501/M600 جزئيًا	Y/ بحاجة إلى KC501/M600 جزئيًا
مرسيدس FBS3 AKL	Y/ KC501	نعم/ بحاجة إلى محول + KC501	نعم/ بحاجة إلى KC501/M600
استبدال وحدة التحكم الإلكترونية لسيارات BMW وقراءة ISN بواسطة مقعد	ن/ جزئيا	ن/ جزئيا	ي/ جزئيا
برمجة نيسان سنترا 2019+	نعم/ الكابل المطلوب	نعم/ الكابل المطلوب	نعم/ الكابل المطلوب
قراءة رقم التعريف الشخصي (PIN) من فولكس فاجن بواسطة مقعد السيارة و OBD	ي/ جزئيا	ي/ جزئيا	ي/ جزئيا
مفتاح تويوتا الذكي AKL موديل 2018+	Y/ SK1	Y/ بحاجة إلى Anytoyo SK1	Y/ بحاجة إلى Anytoyo SK1
برمجة رينو كويد/لوجان	ي	ي	ي
مفتاح شفرة تويوتا 8A AKL	Y/ KC100،M822	نعم/ بحاجة إلى محول، KC100/KS-1	نعم/ بحاجة إلى محول، KC100/KS-1
تجاوز رقم التعريف الشخصي لفورد 2020	ي	ي	ي
ميتسوبيشي ID47 AKL	ي	ي	ي
تشخيص النظام الكامل	نعم/ قراءة + مسح DTC، بيانات مباشرة	ي	ي
إعادة تعيين الخدمة	36	36	34
الوحدة المتوافقة
موصل OBDI	ي	ي	ن
موصل OBDII	ي	ي	ي
محول EEPROM	ي	ي	ي
كيه سي 501	خياري	خياري	خياري
كيه سي 100	خياري	ي	ي

أداة برمجة مفتاح مرسيدس Xtool KC 501 تدعم قراءة وكتابة شرائح MCU / EEPROM تعمل مع X100 Pad3 / Pad Elite / A80 Pro

قد يكون Xtool KC 501 عبارة عن مبرمج مفاتيح ورقائق احترافي لا يقوم فقط بقراءة وكتابة المفاتيح واستخراج ترددات المفاتيح عن بعد، بل يقوم أيضًا بإنشاء مفاتيح التاجر.
يدعم قراءة وكتابة شرائح MCU/EEPROM، وقراءة وكتابة أدوات Mercedes Key.
علاوة على ذلك، فهو يدعم اتصال الكمبيوتر مما يوفر لك تجربة مستخدم أفضل بكثير.
أداة برمجة مفتاح مرسيدس Xtool KC 501 تدعم قراءة وكتابة شرائح MCU/EEPROM وتعمل مع Xtool X100 Pad3/a80 Pro.

أهم مميزات جهاز Xtool KC 501

• قراءة وكتابة المفاتيح
  يدعم KC 501 قراءة وكتابة المفاتيح، ويدعم قراءة تردد جهاز التحكم عن بعد، كما أنه يُنشئ مفتاح التاجر
• قراءة وكتابة شرائح MCU/EEPROM
• قراءة وكتابة أدوات مرسيدس الرئيسية
• قراءة/كتابة وحدة التحكم الإلكترونية
• KC 501 يدعم الاتصال بالكمبيوتر الشخصي أو الجهاز اللوحي
• إنشاء مفاتيح التاجر
• قراءة التردد عن بعد
• يدعم 124 نوعًا من EEPROM و7 Mcu و11 Ecu
• قراءة/كتابة الشريحة المشفرة Mc9s12
• يمكن أن تعمل مع Xtool Pad3، h6elite، h6eb، nitro Lt، autopropads، x100 Pad Elite، a80 Pro، a80 Pro Master، nitro Xt، nitro Gt، autopro Pad Elite

وظائف KC 501

• دعم السجلات، ووحدات التحكم الدقيقة، والبرمجة الرئيسية وأنواع أخرى من الرقائق القراءة/الكتابة، والتوقع، والوظائف الأخرى؛
• دعم التعرف التلقائي على المفتاح، وقراءة المفتاح الجزئي، وتوليد المفتاح، ومعلومات قراءة المفتاح، والتحقق من المفتاح، وفتح المفتاح، والوظائف الأخرى؛
• يمكن استخدامه مع الأقراص للتثبيت.
• برنامج EZS لبرمجة مفاتيح مرسيدس
• اختبار تردد جهاز التحكم عن بعد للسيارة
• شريحة القراءة والكتابة EEPROM
• قراءة وكتابة MCU
• برمجة وحدة التحكم الإلكترونية (ECU) باستخدام Xtool Clone

ميزات Xtool KC 501

1. وظيفة قوية لقراءة الشريحة والكتابة عليها
يدعم KC 501 القراءة والكتابة والمسح والوظائف الأخرى للشرائح المتنوعة مثل السجلات، ووحدات التحكم الدقيقة، ومكافحة السرقة، وما إلى ذلك.
ويدعم ما يقرب من 120 EEPROM، و7 Mcu، و11 Ecu وظائف القراءة والكتابة.

2. وظيفة برمجة المفاتيح كاملة الميزات
يدعم التعرف التلقائي على المفتاح، وقراءة وكتابة المفتاح الجزئي، وتوليد المفتاح، وقراءة معلومات المفتاح، وقفل التحقق من المفتاح، وفتح XTools الإضافي، والوظائف الأخرى.

3. متوافق مع أجهزة متعددة، وتوسيع نطاق مطابقة مكافحة السرقة
غالبًا ما يتم توصيله بالكمبيوتر اللوحي كمطابقة مضادة للسرقة ويدعم اتصال X100 Pad3

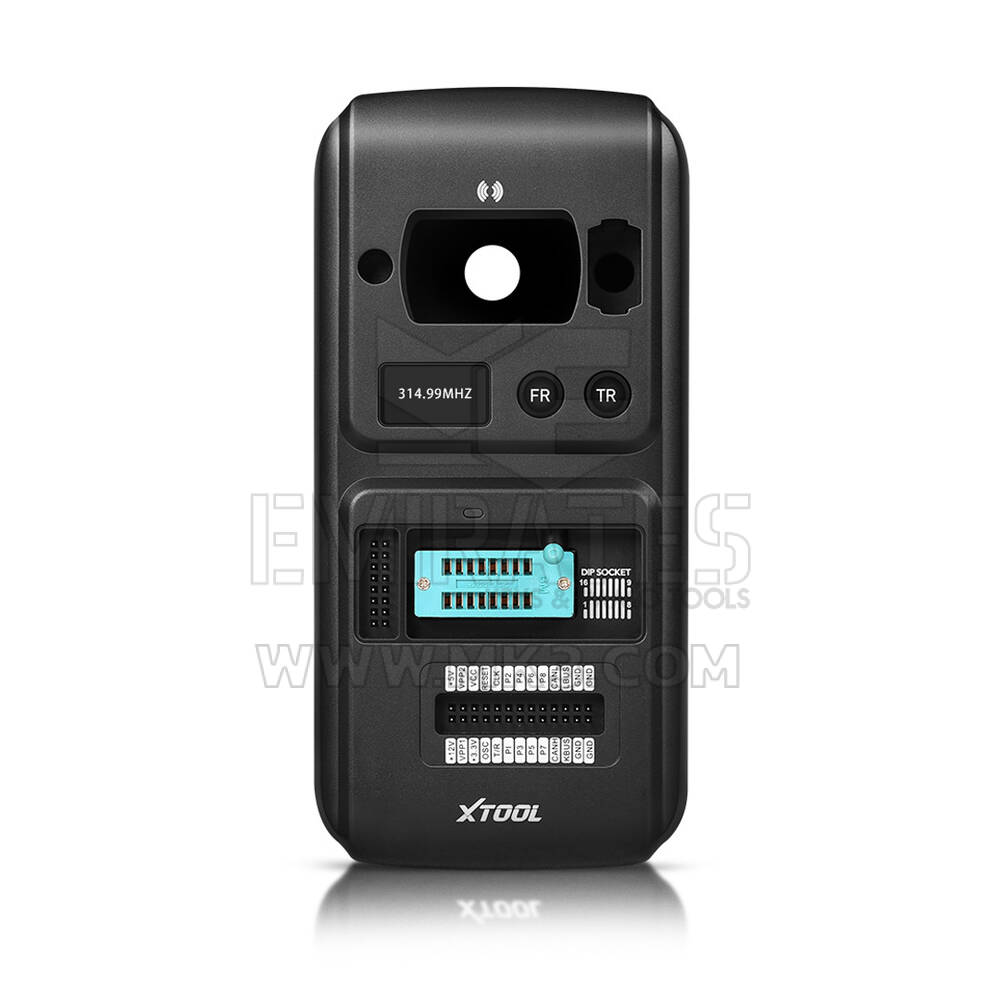

تعليمات واجهة Xtool KC 501

1. منفذ DC: يوفر مصدر طاقة DC بقوة 12 فولت.
٢. منفذ USB: يوفر اتصالاً رقمياً ومصدر طاقة تيار مستمر ٥ فولت. (يوفر منفذ USB B اتصالاً رقمياً ومصدر طاقة لجهازنا، والكمبيوتر الشخصي، وKC ٥٠١).
3. منفذ Db 26 دبوسًا: يتصل بكابل الأشعة تحت الحمراء من مرسيدس بنز، وكابل وحدة التحكم الإلكترونية، وكابل وحدة التحكم الدقيقة، وكابل Mc9s12.
٤. دبابيس الإشارة المتقاطعة: تُثبّت لوحة وحدة التحكم الدقيقة (MCU)، أو كابل وحدة التحكم الدقيقة الاحتياطي، أو واجهة الإشارة المُعدّة يدويًا. (يُستخدم دبوس الإشارة المتقاطع لتثبيت لوحة وحدة التحكم الدقيقة، أو كابل وحدة التحكم الدقيقة الاحتياطي، أو كابل الإشارة المُعدّ يدويًا لقراءة أو كتابة شرائح وحدة التحكم الدقيقة ووحدة التحكم الإلكترونية).
٥. القفل: يقفل فتحة مُرسِل مُكوِّن EEPROM لضمان عمله بشكل صحيح. (يُستخدم لتثبيت شريحة أو مقبس EEPROM لقراءة أو كتابة بيانات EEPROM).
6. فتحة مكون EEPROM: تحتوي على مكون EEPROM الإضافي أو مقبس EEPROM.
7. حالة LED: تشير إلى حالة التشغيل الحالية.
8. منطقة تحريض بطاقة IC (تستخدم لقراءة وكتابة بيانات بطاقة IC.)
9. مراقبة (يتم استخدامها للإشارة إلى التردد البعيد أو معرف المرسل والمستجيب.)
10. زر التردد عن بعد (اضغط على هذا الزر للإشارة إلى التردد عن بعد داخل الشاشة.)
11. زر معرف جهاز الإرسال والاستقبال (اضغط على هذا الزر لإظهار معرف جهاز الإرسال والاستقبال على الشاشة.)
١٢. فتحة جهاز الإرسال والاستقبال: تحتوي على جهاز الإرسال والاستقبال. (تُستخدم لحمل جهاز الإرسال والاستقبال لقراءة أو كتابة بياناته).
١٣. فتحة مفتاح السيارة: تحمل مفتاح السيارة. (تُستخدم لحمل مفتاح السيارة لقراءة أو كتابة بياناته).
14. منطقة تحريض جهاز الإرسال والاستقبال عن بعد (تُستخدم لقراءة وكتابة بيانات جهاز الإرسال والاستقبال عن بعد.)
١٥. فتحة مفتاح مرسيدس: تحمل مفتاح مرسيدس. (تُستخدم لحمل مفتاح مرسيدس لقراءة أو كتابة بيانات مفتاح سيارة مرسيدس).

خطوات تشغيل جهاز البلوتوث

1. قم بتوصيل Vci والكابل الرئيسي بمنفذ Obd الخاص بالسيارة، والذي يوجد عادةً أسفل لوحة القيادة.
2. قم بتنشيط جهازنا وإقران البلوتوث مع Vci.
٣. وصّل جهازنا بجهاز KC ٥٠١ باستخدام كابل USB. ثم ادخل إلى قائمة التثبيت واتبع التعليمات الظاهرة على الجهاز.

خطوات تشغيل جهاز الأسلاك

1. تفعيل جهازنا.
٢. وصّل منفذ OBD في السيارة بسلك. عادةً ما يكون منفذ OBD أسفل لوحة القيادة.
3. قم بتوصيل جهازنا وKC 501 باستخدام كابل USB.
ثم قم بالدخول إلى قائمة التثبيت واتبع التعليمات الموجودة على الجهاز.

حدود

شاشة العرض: شاشة ملونة TFT بدقة 320 × 480 نقطة في البوصة
جهد العمل: 9 فولت - 18 فولت
درجة حرارة العمل: -10 درجة مئوية -60 درجة مئوية
درجة حرارة التخزين: -20-60 درجة مئوية
مصدر الطاقة: 12 فولت تيار مستمر
حجم المظهر: 177 مم * 85 مم * 32 مم
الوزن: 0.32 كجم

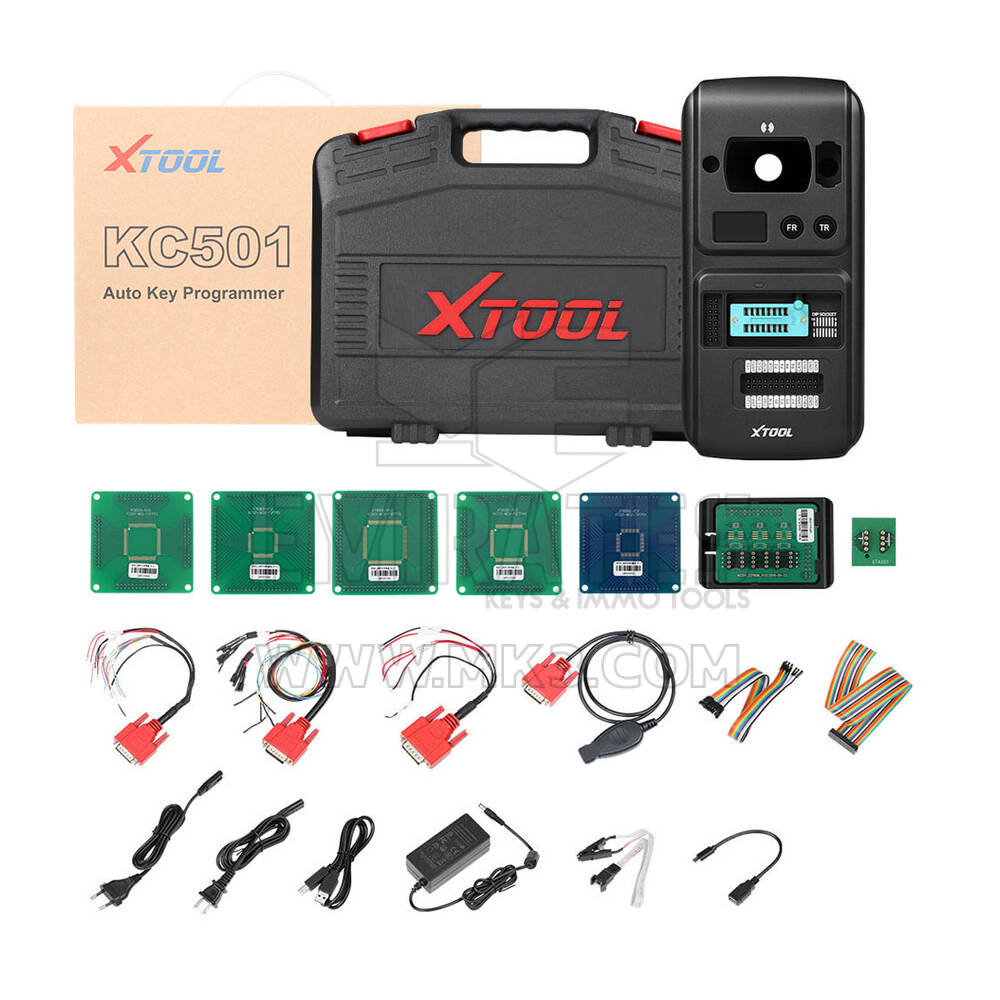

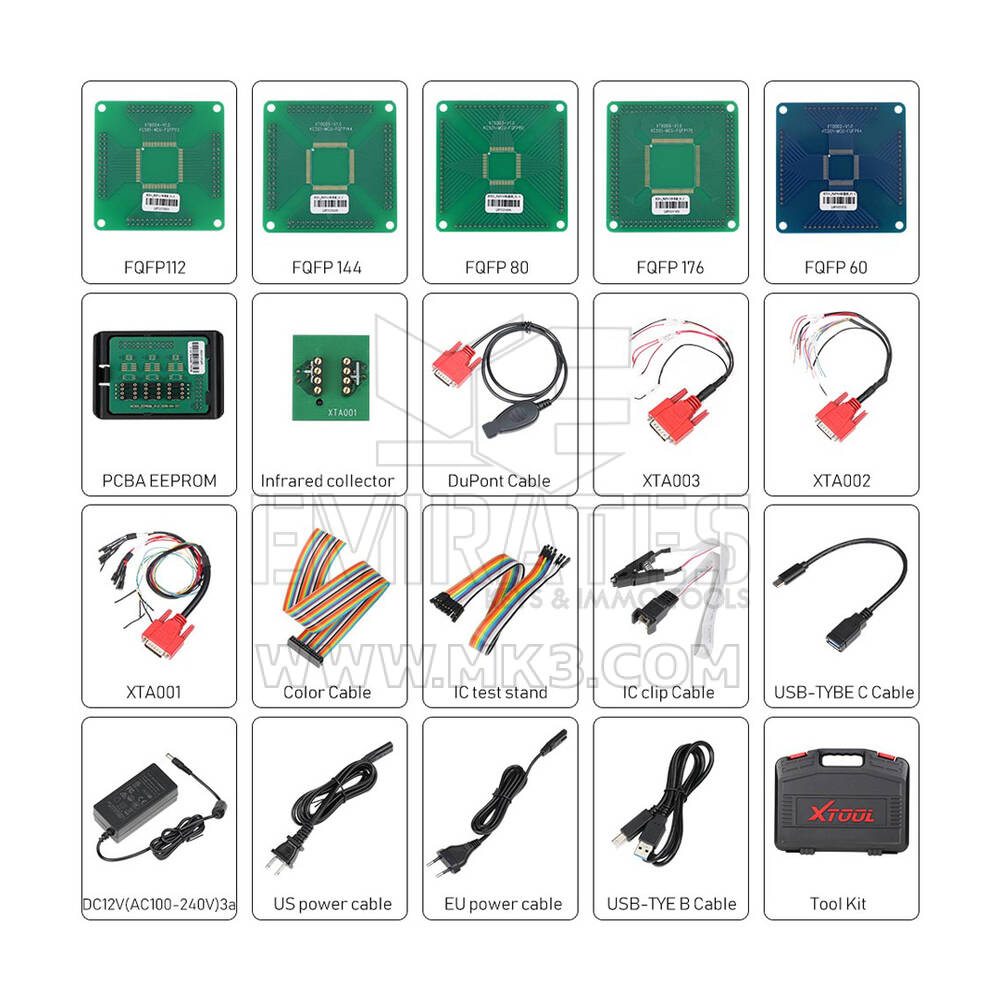

قائمة الحزمة

جهاز برمجة المفاتيح والرقائق KC 501
USB_type-b
يو إس بي من النوع سي
الشاحن (مع كابل مصدر الطاقة)
كابل الأشعة تحت الحمراء من بنز
Mcu Fqfp176
وحدة المعالجة المركزية Fqfp64
مشبك Xta001
مشبك الدائرة المتكاملة
وحدة التحكم الدقيقة Fqfp112
Mcu Fqfp144
وحدة التحكم الدقيقة Fqfp80
مقبس EEPROM Ic
محول EEPROM (مع قوس)
مشبك Xta002
مشبك Xta003
كابل 26 دبوسًا
كابل 24AWG
حقيبة الأدوات
شهادة الجودة
قائمة التعبئة
دليل المستخدم
كرتون
