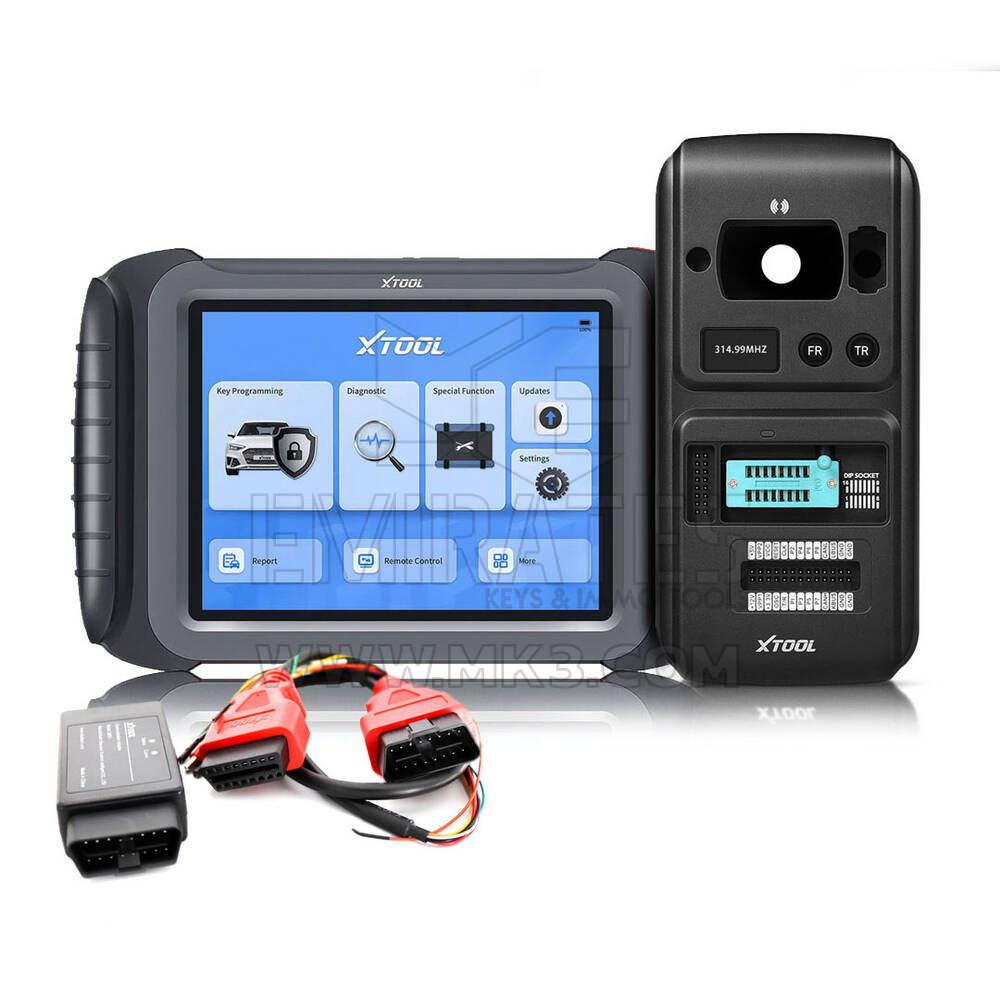

Programmatore di chiavi professionale X-Tool X100PAD Elite2 + programmatore di chiavi e chip KC501 + adattatore M821 Mercedes Benz

Programmatore di chiavi professionale X-Tool X100PAD Elite2 + programmatore di chiavi e chip KC501 + adattatore M821 Mercedes Benz

Descrizione del programmatore di chiavi professionale X100PAD Elite2:

Strumenti di programmazione chiave di X-Tool con numero di prodotto: MKON555
Peso del prodotto: 4500 g

Manuale utente del programmatore di chiavi professionale X100PAD Elite2

X100PAD Elite 2 è un programmatore di chiavi professionale per tablet che non solo fornisce ai clienti la programmazione delle chiavi, ma fornisce anche funzioni speciali avanzate. X100PAD Elite2 può eseguire: programmazione delle chiavi, reset della spia di manutenzione dell'olio, reset della spia di manutenzione della cinghia di distribuzione, reset della spia di avvertimento della pressione dei pneumatici, reset dell'EPB, reset del corpo farfallato, reset del DPF, reset della batteria, ecc.

● Un'ottima scelta per i fabbri di tutto il mondo.
● Supporta la programmazione delle chiavi per oltre il 90% dei veicoli presenti sul mercato.
● Può abbinare le chiavi sia in caso di aggiunta chiave che in caso di smarrimento di tutte le chiavi.
● Legge e modifica i dati dell'immobilizzatore, ottiene i codici PIN con vari metodi.
● Registrare la nuova ECU/BCM/cruscotto quando è necessario sostituire i moduli.
● Includere funzioni diagnostiche per risolvere i codici di errore dopo il processo di programmazione.
● Contiene oltre 30 funzioni speciali per facilitare la manutenzione del veicolo.

Parametri del programmatore di chiavi professionale X100PAD Elite2:

• Sistema operativo : Android 10.0
• Metodo di comunicazione : Wi-Fi / Wireless
• Processore : processore quad-core da 1,5 GHz
• Memoria : 4G RAM, 64G ROM
• Display : touch screen da 8,0 pollici con risoluzione 1024×768
• Connettività : USB Type-C / WIFI 2.4/5G
• Sensori : accelerometro di gravità, sensore di luce ambientale
• Ingresso/uscita automatica : microfono, altoparlante
• Batteria : batteria ai polimeri di litio da 5000 mAh, 7,3 V
• Tensione di lavoro : 9-36 V
• Temperatura di esercizio : da -10 a 50 ℃
• Temperatura di conservazione : da -40 a 60 ℃
• Umidità : <90%
• Compatibilità del protocollo : CANFD, DOIP, PWM

Contenuto della confezione del programmatore di chiavi professionale X100PAD Elite2:

Accessori

• Certificato di qualità
• Lista imballaggio
• Cartone colorato
• Valigetta portautensili
• Guida rapida

Cavi e adattatori

• Adattatore per caricabatterie e alimentatore UE
• Cavo da tipo C a tipo B
• Cavo principale DB15
• Adattatore da Micro USB a Tipo A/C (collegare a KC100)
• Cavo di ricarica da tipo C a tipo C
• Cavo di alimentazione CC UE
• Adattatore per caricabatterie e alimentatore UK
• Caricabatterie CC
• Cavo di alimentazione CC USA
• Alimentatore Caricabatterie US

Unità principali

• Scatola VCI
• Tavoletta
• PCBA EEPROM
• Programmatore di chiavi KC100
• Adattatore EEPROM

Connettori di prova

• OBDⅡ-16

Programmatore di chiavi professionale X100PAD Elite2 Confronta simile:

	X100PADS	InPlus IK618E	X100PAD Elite2
Hardware
Processore	Processore quad-core da 1,5 GHz	Processore quad-core da 1,5 GHz	Processore quad-core da 1,5 GHz
Sistema operativo	Android 10.0	Android 10.0	Android 10.0
Memoria (RAM+ROM)	2+64G	2+64G	4+64G
Display	7 pollici 1024*600	7 pollici 1024*600	8 pollici 1024*768
Telecamera	8MP posteriore	N	8MP posteriore
Connettività	USB tipo C VGA	USB tipo C VGA	USB di tipo C
Batteria	2500 mAh, 7,2 V	2500 mAh, 7,2 V	5000 mAh, 7,3 V
Wifi	E	E	E
Software
Funzioni IMMO	E	E	E
Programmazione chiave OBD	E	E	E
Modifiche EEPROM	E	E	E
Programmazione da banco	N	N	E
Test a distanza	N	N	Y/ Necessario M600+603
VW 4/5/MQB	Y/ Offline	Y/ Offline	Y/ Offline
Programmazione chiave GM con CAN FD	Y/Pin richiesto	Y/Pin richiesto	Y/Pin richiesto
Bypass codice PIN Ford BMW CAS1-4/FEM&BDC	E	E	E
Bypass del codice PIN Chrysler	E	E	E
Bypass FCA SGW 2018+	Cavo Y/ necessario	Cavo Y/ necessario	Cavo Y/ necessario
Leggi il pin (Chrysler, VPW)	E	E	E
Lettura della chiave Hyundai 4A	E	E	E
Programmazione chiave Land Rover/Jaguar 15-18 tramite OBD	Y/ KC501	Y/ Necessita parzialmente di KC501/M600	Y/ Necessita parzialmente di KC501/M600
Mercedes FBS3 AKL	Y/ KC501	Y/ Necessita di adattatore+KC501	Y/ Necessita di KC501/M600
Sostituzione della centralina BMW e lettura ISN tramite banco	N/ Parzialmente	N/ Parzialmente	Y/ Parzialmente
Programmazione Nissan Sentra 2019+	Cavo Y/ necessario	Cavo Y/ necessario	Cavo Y/ necessario
VW Leggi PIN tramite banco e OBD	Y/ Parzialmente	Y/ Parzialmente	Y/ Parzialmente
Chiave intelligente Toyota AKL 2018+	Y/SK1	Y/ Hai bisogno di Anytoyo SK1	Y/ Hai bisogno di Anytoyo SK1
Programmazione Renault Kwid/Logan	E	E	E
Chiave a lama Toyota 8A AKL	Y/ KC100,M822	Y/ Necessita di adattatore, KC100/KS-1	Y/ Necessita di adattatore, KC100/KS-1
Bypass PIN Ford 2020	E	E	E
Mitsubishi ID47 AKL	E	E	E
Diagnosi completa del sistema	Y/ Leggi+Cancella DTC, Dati in tempo reale	E	E
Ripristino del servizio	36	36	34
Modulo compatibile
Connettore OBDI	E	E	N
Connettore OBDII	E	E	E
Adattatore EEPROM	E	E	E
KC501	Opzionale	Opzionale	Opzionale
KC100	Opzionale	E	E

Strumento di programmazione per chiavi Mercedes Xtool KC 501, supporto per chip MCU/EEPROM, lettura e scrittura, funziona con X100 Pad3/Pad Elite/A80 Pro

Xtool KC 501 potrebbe essere un programmatore professionale di chiavi e chip che non solo può leggere, scrivere chiavi e scansionare la frequenza del telecomando delle chiavi, ma anche generare chiavi del concessionario.
Supporta la lettura e la scrittura di chip MCU/EEPROM e la lettura e la scrittura di strumenti per chiavi Mercedes.
Inoltre, supporta la connessione al PC, il che garantisce un'esperienza utente decisamente migliore.
Strumento di programmazione per chiavi Mercedes Xtool KC 501 Supporta la lettura e la scrittura di chip MCU/EEPROM. Funziona con Xtool X100 Pad3/a80 Pro.

Punti salienti di Xtool KC 501

• Chiavi di lettura e scrittura
  KC 501 supporta la lettura e la scrittura delle chiavi, supporta la lettura della frequenza remota delle chiavi e genera anche la chiave del rivenditore
• Lettura e scrittura di chip MCU/EEPROM
• leggere e scrivere gli strumenti chiave Mercedes
• ecu Lettura/scrittura
• KC 501 supporta la connessione al PC o al tablet
• generare chiavi del rivenditore
• Leggi la frequenza remota
• Supporta 124 tipi di EEPROM, 7 Mcu, 11 Ecu
• Lettura/scrittura del chip crittografato Mc9s12
• Può funzionare con Xtool Pad3, h6elite, h6eb, nitro Lt, autopropads, x100 Pad Elite, a80 Pro, a80 Pro Master, nitro Xt, nitro Gt, autopro Pad Elite

Funzioni KC 501

• Supporta registri, microcontrollori, programmazione di chiavi e altri tipi di chip. Lettura/scrittura, anticipazione e altre funzioni;
• Supporta l'identificazione automatica delle chiavi, la lettura parziale delle chiavi, la generazione delle chiavi, le informazioni sulla lettura delle chiavi, il controllo delle chiavi, lo sblocco delle chiavi e altre funzioni;
• Può essere utilizzato con compresse per l'immobilizzazione.
• EZS per la programmazione delle chiavi Mercedes
• Test della frequenza del telecomando dell'auto
• Chip di lettura e scrittura EEPROM
• MCU Lettura/Scrittura
• Clone di Xtool per la programmazione della centralina

Caratteristiche di Xtool KC 501

1. Potente funzione per la lettura e la scrittura del chip
KC 501 supporta la lettura, la scrittura, la cancellazione e altre funzioni di vari chip come registri, microcontrollori, antifurto, ecc.
E supporta ben 120 EEPROM, 7 MCU e 11 funzioni di lettura e scrittura ECU.

2. Funzione di programmazione delle chiavi completa
Supporta il riconoscimento automatico delle chiavi, la lettura e la scrittura parziale delle chiavi, la generazione delle chiavi, la lettura delle informazioni sulle chiavi, il controllo del blocco delle chiavi, XTools Unlock Extra e altre funzioni.

3. Compatibile con più dispositivi, espandibile corrispondenza antifurto
Viene spesso collegato al tablet come antifurto e supporta la connessione di X100 Pad3

Istruzioni per l'interfaccia Xtool KC 501

1. Porta CC: fornisce un'alimentazione a 12 V CC.
2. Porta USB: fornisce comunicazione digitale e alimentazione a 5 V CC. (La porta USB B fornisce comunicazione digitale e alimentazione al nostro dispositivo, PC e KC 501.)
3. Porta DB a 26 pin: si collega al cavo a infrarossi Mercedes Benz, al cavo Ecu, al cavo Mcu, al cavo Mc9s12.
4. Pin di segnale incrociati: contengono la scheda MCU, il cavo di riserva MCU o l'interfaccia di segnale fai da te. (Il pin di segnale a forma di croce viene utilizzato per collegare la scheda MCU, il cavo di riserva MCU o il cavo di segnale fai da te per leggere o scrivere i chip MCU ed ECU.)
5. Locker: blocca lo slot del transponder del componente EEPROM per garantirne il corretto funzionamento. (Viene utilizzato per inserire un chip o uno zoccolo EEPROM per leggere o scrivere dati EEPROM.)
6. Slot per transponder del componente EEPROM: contiene il transponder plug-in EEPROM o il socket EEPROM.
7. LED di stato: indica lo stato operativo attuale.
8. Area di induzione della scheda IC (viene utilizzata per leggere e scrivere i dati della scheda IC.)
9. Monitor (viene utilizzato per indicare la frequenza remota o l'ID del transponder.)
10. Pulsante della frequenza remota (premere questo pulsante per indicare la frequenza remota all'interno del monitor.)
11. Pulsante ID transponder (premere questo pulsante per visualizzare l'ID transponder sul monitor.)
12. Slot per transponder: contiene il transponder. (Viene utilizzato per trasportare il transponder e leggere o scrivere i dati del transponder.)
13. Alloggiamento chiave del veicolo: contiene la chiave del veicolo. (Viene utilizzato per trasportare la chiave del veicolo e leggere o scrivere i dati della chiave del veicolo.)
14. Area di induzione del transponder remoto (viene utilizzata per leggere e scrivere i dati del transponder remoto).
15. Alloggiamento per attrezzo chiave Mercedes: contiene l'attrezzo chiave Mercedes. (Viene utilizzato per trasportare l'attrezzo chiave Mercedes e leggere o scrivere i dati della chiave del veicolo Mercedes.)

Fasi operative del dispositivo Bluetooth

1. Collegare il cavo VCI e quello principale alla porta OBD dell'auto, che in genere si trova sotto il cruscotto.
2. Attivare il nostro dispositivo e associare il Bluetooth con Vci.
3. Collegare il nostro dispositivo e KC 501 tramite un cavo USB. Quindi accedere al menu di immobilizzazione e seguire le istruzioni sul dispositivo.

Fasi di funzionamento del dispositivo di cablaggio

1. Attiva il nostro dispositivo.
2. Collegare la porta OBD dell'auto con il cavo. La porta OBD si trova solitamente sotto il cruscotto.
3. Collegare il nostro dispositivo e KC 501 tramite un cavo USB.
Quindi accedere al menu di immobilizzazione e seguire le istruzioni sul dispositivo.

Parametri

Schermo di visualizzazione: schermo colorato TFT da 320x480 Dpi
Tensione di lavoro: 9 V-18 V
Temperatura di lavoro: -10℃-60℃
Temperatura di conservazione: -20-60℃
Alimentazione: 12 V CC
Dimensioni dell'aspetto: 177 mm * 85 mm * 32 mm
Peso: 0,32 Kg

Elenco dei pacchetti

Programmatore di chiavi e chip KC 501
Usb_type-b
Usb_type-c
Caricabatterie (con cavo di alimentazione)
Cavo a infrarossi Benz
Mcu Fqfp176
Mcu Fqfp64
Morsetto Xta001
Morsetto Ic
Mcu Fqfp112
Mcu Fqfp144
Mcu Fqfp80
Presa EEPROM Ic
Adattatore EEPROM (con staffa)
Morsetto Xta002
Morsetto Xta003
Cavo a 26 pin
Cavo 24awg
Valigetta portautensili
Certificato di qualità
Lista imballaggio
Manuale utente
Cartone

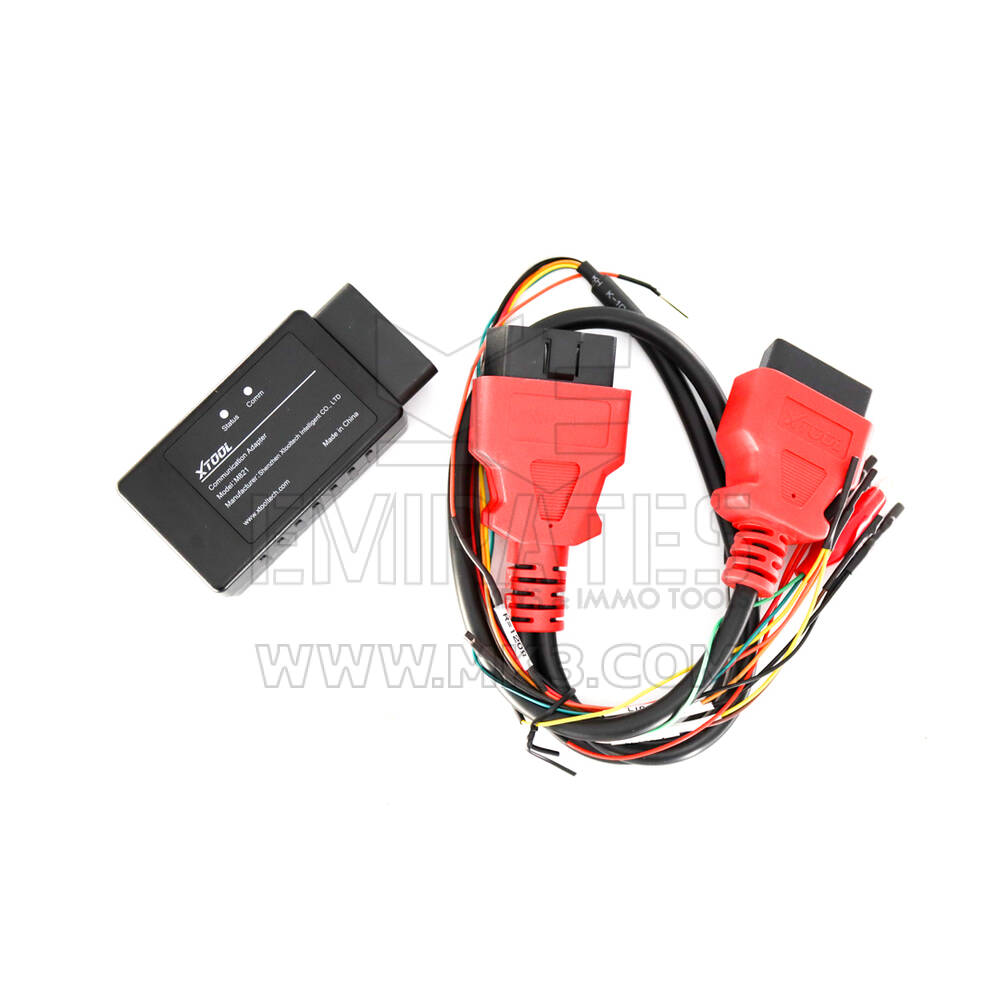

L'adattatore di comunicazione XTOOL M821 Mercedes-Benz per tutte le chiavi perse viene utilizzato per completare e ottimizzare la programmazione di tutte le chiavi perse per più moduli Mercedes-Benz. Con l'adattatore M821, puoi risparmiare fino al 65% del tempo di calcolo sul processo o evitare di dover collegare e scollegare l'emulatore della chiave centinaia di volte.

Suggerimenti importanti per l'uso

1. Assicurarsi che la versione del software di programmazione delle chiavi Mercedes-Benz sia superiore alla V27.10.
2. L'adattatore M821 può essere utilizzato solo con i tablet avanzati di programmazione/diagnosi delle chiavi XTOOL che supportano KC501.
3. La funzione di programmazione per tutte le chiavi smarrite della Mercedes-Benz deve essere eseguita online. Assicurarsi di essere connessi a una rete di tabelle durante l'elaborazione.
4. È necessario lavorare con PAD3, PAD3 SE, KC501

Descrizione di Xtool M821

1. Porta OBD-16: utilizzata per la connessione al cavo di comunicazione J1Z02_BENZ o per la connessione ai moduli EIS/EZS tramite cavi DuPont.
*Attenzione: non collegare direttamente alla porta OBD dell'auto.
2. Spia di stato: mostra lo stato di alimentazione dell'adattatore. Quando le spie rosse sono accese, significa che l'adattatore è acceso.
3. Spia di comunicazione: mostra lo stato di comunicazione dell'adattatore. Quando le spie blu sono accese, significa che l'adattatore sta comunicando con il tablet.
4.Porta DB15: utilizzata per la connessione al cavo principale dei tablet XTOOL.
*Nota: prima di effettuare il collegamento all'adattatore M821, scollegare il connettore OBD2-16 dal cavo principale.

Metodo di collegamento dell'adattatore Mercedes M821

1. Collegare KC501 al dispositivo tramite USB.
2. Collegare l'emulatore IR Mercedes-Benz al KC501.
3. Scollegare il connettore OBD2 dal cavo principale, quindi collegare il dispositivo (o la scatola VCI) all'adattatore M821 utilizzando il cavo principale.
4. Collegare l'alimentatore da 12 V al cavo principale.
5. Collegare il modulo EIS/EZS all'adattatore M821 utilizzando il cavo J1K02_BENZ. Verificare i dettagli di collegamento sul dispositivo.
*Nota: controllare le immagini nel dispositivo quando si collega l'adattatore M821 e il modulo EIS/EZS tramite il cavo J1K02_BENZ.
*Nota: l'emulatore IR Mercedes-Benz deve essere inserito nello slot del modulo durante il funzionamento.
*Nota: per i dispositivi dotati di box VCI, collegare l'adattatore M821 al box VCI tramite il cavo principale e mantenere il box VCI connesso al dispositivo tramite Bluetooth.
È possibile controllare i dettagli di connessione per tali dispositivi nel dispositivo.

Supporto per modelli di auto

(per Mercedes-Benz)
