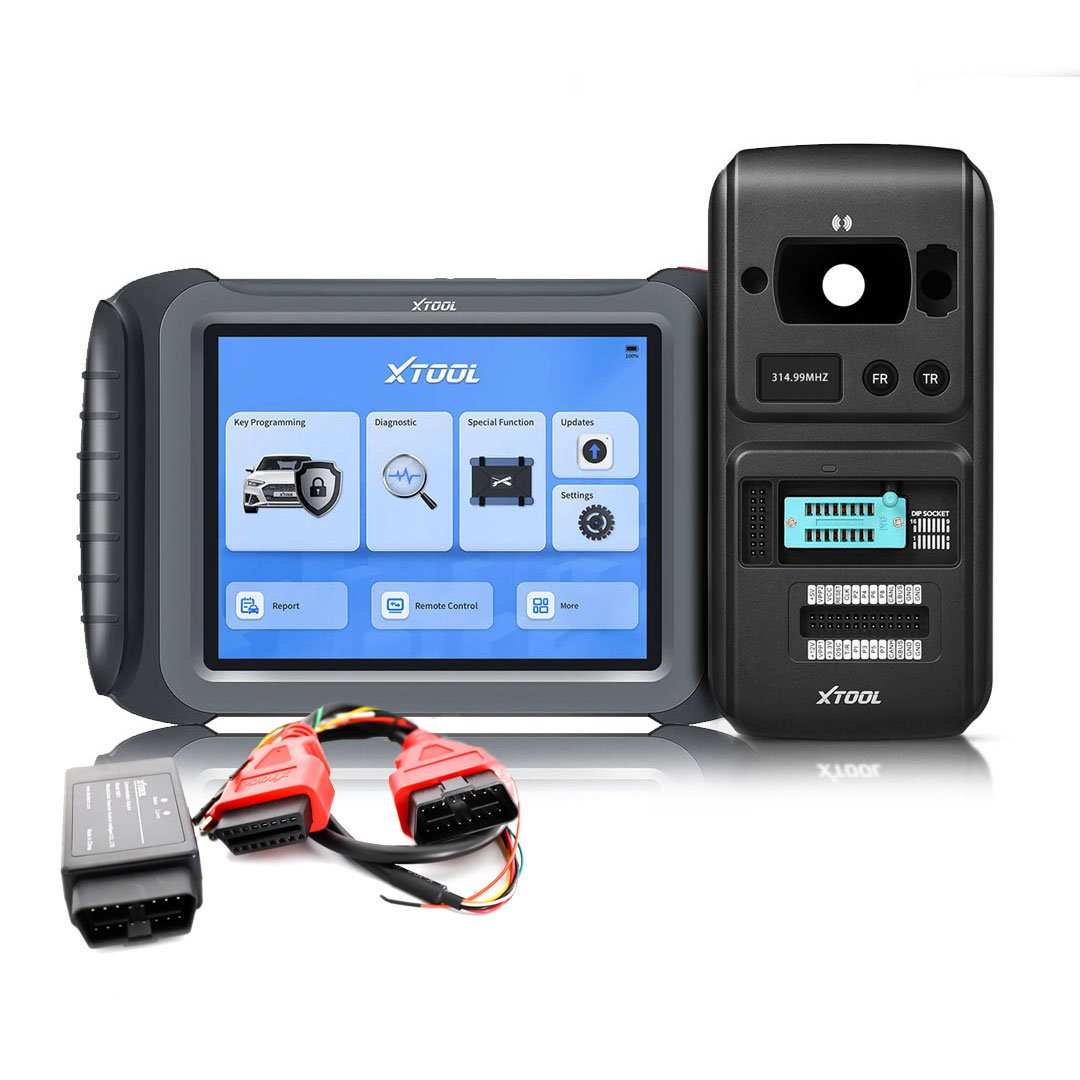

X-Tool X100PAD Elite2 Profesyonel Anahtar Programlayıcı + KC501 Anahtar ve Çip Programlayıcı + M821 Mercedes Benz Adaptörü

X-Tool X100PAD Elite2 Profesyonel Anahtar Programlayıcı + KC501 Anahtar ve Çip Programlayıcı + M821 Mercedes Benz Adaptörü

X100PAD Elite2 Profesyonel Anahtar Programlayıcı Açıklaması:

X-Tool'dan MKON555 Ürün Numaralı Anahtar Programlama Araçları
Bu Ağırlık Ürün: 4500g

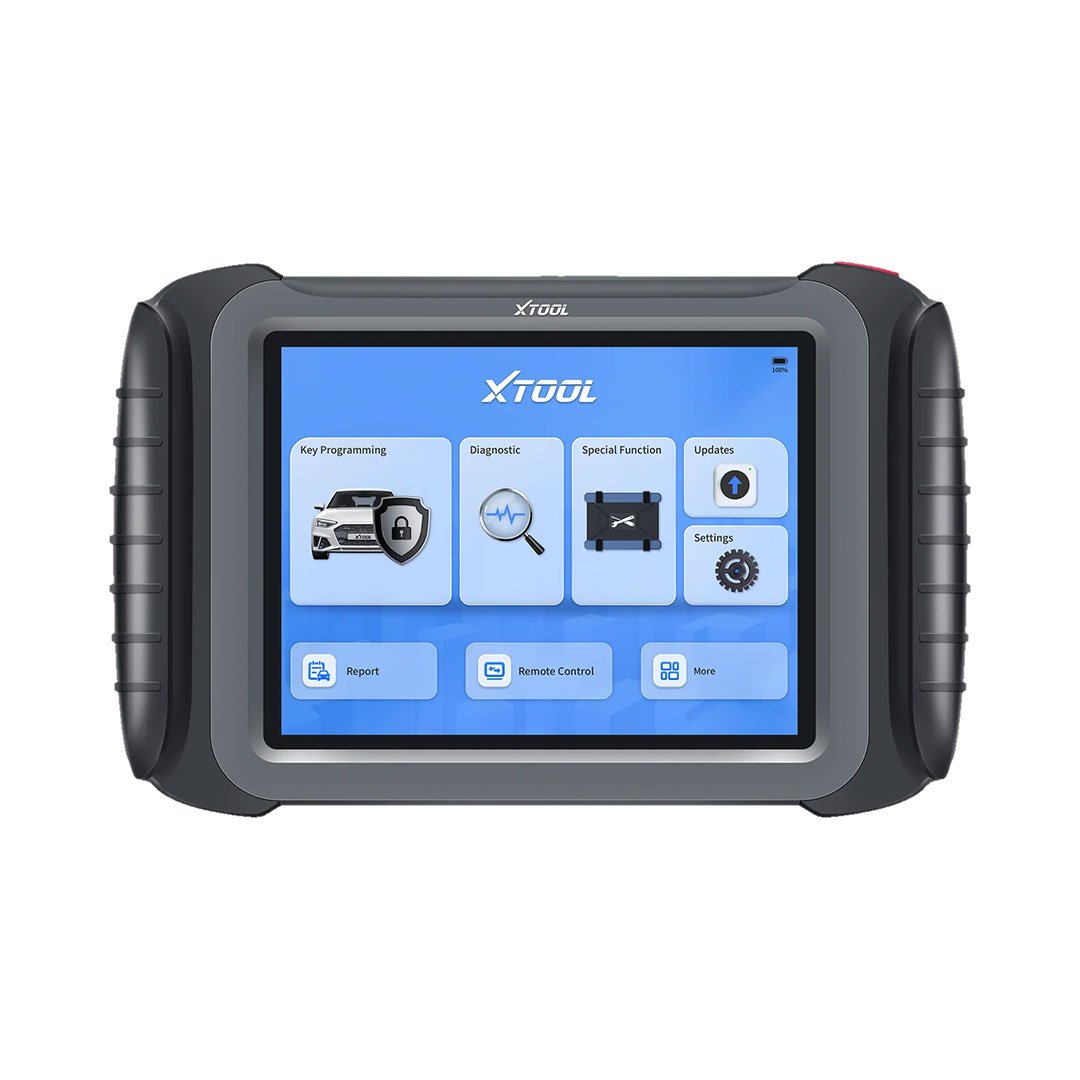

X100PAD Elite2 Profesyonel Anahtar Programlayıcı Kullanım Kılavuzu

X100PAD Elite 2, müşterilerine yalnızca anahtar programlama hizmeti sunmakla kalmayıp aynı zamanda gelişmiş özel işlevler de sunan profesyonel bir tablet anahtar programlayıcısıdır. X100PAD Elite2 şunları yapabilir: Anahtar programlama, yağ servis lambası sıfırlama, triger kayışı servis lambası sıfırlama, lastik basınç uyarı lambası sıfırlama, EPB sıfırlama, gaz kelebeği gövdesi sıfırlama, DPF sıfırlama, akü sıfırlama vb.

● Dünya çapındaki çilingirler için mükemmel bir seçim.
● Piyasadaki araçların %90'ından fazlası için anahtar programlama desteği.
● Hem anahtar ekleme hem de tüm anahtarların kaybolması durumlarında anahtarları eşleştirebilir.
● İmmobilizer verilerini okur ve değiştirir, çeşitli yöntemlerle PIN kodlarını alır.
● Modüllerin değiştirilmesi gerektiğinde yeni ECU/BCM/gösterge panelini kaydedin.
● Programlama sürecinden sonra arıza kodlarını çözmek için tanılama işlevlerini ekleyin.
● Araç bakımında yardımcı olmak için 30'dan fazla özel fonksiyon içerir.

X100PAD Elite2 Profesyonel Anahtar Programlayıcı Parametreleri:

• İşletim Sistemi ：Android 10.0
• İletişim Yöntemi : Wi-Fi / Kablosuz
• İşlemci ：Dört çekirdekli işlemci 1,5 GHz
• Bellek ：4G RAM, 64G ROM
• Ekran : 1024×768 çözünürlüğe sahip 8,0 inç dokunmatik ekran
• Bağlantı : USB Type-C / WIFI 2.4/5G
• Sensörler ：Yerçekimi İvmeölçeri, Ortam Işığı Sensörü
• Otomatik Giriş/Çıkış : Mikrofon, Hoparlör
• Pil ：5000mAh, 7.3V lityum polimer pil
• Çalışma Voltajı ：9-36V
• Çalışma Sıcaklığı ：-10 ila 50℃
• Depolama Sıcaklığı ：-40 ila 60℃
• Nem ：<%90
• Protokol uyumluluğu : CANFD, DOIP, PWM

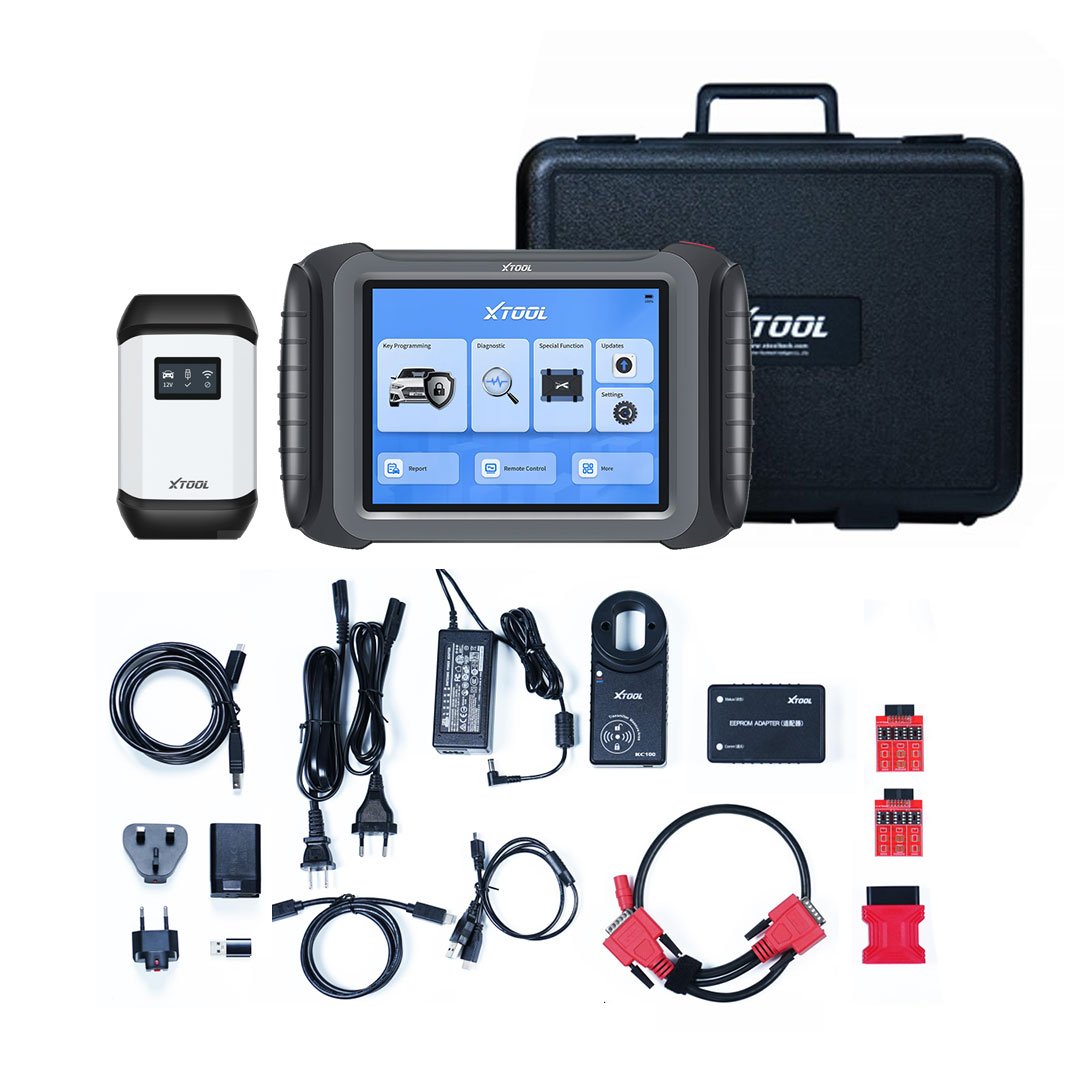

X100PAD Elite2 Profesyonel Anahtar Programlayıcı Paket Listesi:

Aksesuarlar

• Kalite Sertifikası
• Paket listesi
• Renkli Karton
• Alet Çantası
• Hızlı Kılavuz

Kablolar ve Adaptörler

• Güç Kaynağı Şarj Adaptörü AB
• Tip-C'den Tip-B'ye Kablo
• DB15 Ana Kablo
• Micro USB'den Tip A/C Adaptörüne (KC100'e Bağlayın)
• Type-C - Type-C Şarj Kablosu
• DC Güç Kablosu AB
• Güç Kaynağı Şarj Adaptörü İngiltere
• DC Güç Şarj Cihazı
• DC Güç Kablosu ABD
• Güç Kaynağı Şarj Cihazı ABD

Ana Birimler

• VCI Kutusu
• Tablet
• EEPROM PCBA
• KC100 Anahtar Programlayıcı
• EEPROM Adaptörü

Test Konnektörleri

• OBDⅡ-16

X100PAD Elite2 Profesyonel Anahtar Programlayıcı Benzerlerini Karşılaştırın:

	X100PADS	InPlus IK618E	X100PAD Elite2
Donanım
İşlemci	Dört çekirdekli işlemci 1,5 GHz	Dört çekirdekli işlemci 1,5 GHz	Dört çekirdekli işlemci 1,5 GHz
İşletim Sistemi	Android 10.0	Android 10.0	Android 10.0
Depolama (RAM+ROM)	2+64G	2+64G	4+64G
Görüntülemek	7 inç 1024*600	7 inç 1024*600	8 inç 1024*768
Kamera	8MP arka	N	8MP arka
Bağlantı	USB Tip-C VGA	USB Tip-C VGA	USB Tip-C
Pil	2500mAh, 7.2V	2500mAh, 7.2V	5000mAh, 7.3V
Wifi	Y	Y	Y
Yazılım
IMMO Fonksiyonları	Y	Y	Y
OBD Anahtar Programlama	Y	Y	Y
EEPROM Değişiklikleri	Y	Y	Y
Tezgah programlama	N	N	Y
Uzaktan test	N	N	Y/ M600+603'e ihtiyacınız var
VW 4/5/MQB	Y/ Çevrimdışı	Y/ Çevrimdışı	Y/ Çevrimdışı
CAN FD ile GM anahtar programlama	Y/ Pin Gerekli	Y/ Pin Gerekli	Y/ Pin Gerekli
BMW CAS1-4/FEM&BDC Ford Pin Kodu Baypası	Y	Y	Y
Chrysler Pin Kodu Baypası	Y	Y	Y
2018+ FCA SGW Baypası	Y/ Kablo Gerekli	Y/ Kablo Gerekli	Y/ Kablo Gerekli
Pin'i oku (Chrysler, VPW)	Y	Y	Y
Hyundai 4A anahtar okuma	Y	Y	Y
15-18 Land Rover/Jaguar anahtar programlama OBD üzerinden	Y/ KC501	Y/ Kısmen KC501/M600'e ihtiyacım var	Y/ Kısmen KC501/M600'e ihtiyacım var
Mercedes FBS3 AKL	Y/ KC501	Y/ Adaptöre İhtiyacınız Var+KC501	Y/ KC501/M600'e ihtiyacınız var mı?
BMW ECU değişimi ve tezgahtan ISN okuma	N/ Kısmen	N/ Kısmen	Y/ Kısmen
2019+ Nissan Sentra programlama	Y/ Kablo gerekli	Y/ Kablo gerekli	Y/ Kablo gerekli
VW Tezgah ve OBD ile PIN'i Oku	Y/ Kısmen	Y/ Kısmen	Y/ Kısmen
2018+ Toyota akıllı anahtar AKL	Y/SK1	Y/ Need Anytoyo SK1	Y/ Need Anytoyo SK1
Renault Kwid/Logan programlama	Y	Y	Y
Toyota 8A bıçak anahtarı AKL	Y/ KC100,M822	Y/ Adaptöre ihtiyacınız var, KC100/KS-1	Y/ Adaptöre ihtiyacınız var, KC100/KS-1
2020 Ford PIN baypası	Y	Y	Y
Mitsubishi ID47 AKL	Y	Y	Y
Tam sistem tanısı	Y/ DTC'yi Oku+Temizle, Canlı Veri	Y	Y
Hizmet Sıfırlamaları	36	36	34
Uyumlu Modül
OBDI Konnektörü	Y	Y	N
OBDII Konnektörü	Y	Y	Y
EEPROM Adaptörü	Y	Y	Y
KC501	İsteğe bağlı	İsteğe bağlı	İsteğe bağlı
KC100	İsteğe bağlı	Y	Y

Xtool KC 501 Mercedes Anahtar Takımı Programlama Aracı, MCU / EEPROM Çiplerini Destekler, X100 Pad3 / Pad Elite / A80 Pro ile Okuma Yazma Çalışması

Xtool KC 501, sadece anahtarları okuyup yazabilen, uzaktan kumanda frekanslarını tarayabilen ve aynı zamanda bayi anahtarları üretebilen profesyonel bir anahtar ve çip programlayıcısı olabilir.
MCU/EEPROM Çiplerini Okuma ve Yazma, Mercedes Anahtar Araçlarını Okuma ve Yazma özelliğini destekler.
Üstelik PC Bağlantısını da Destekleyerek Size Çok Daha İyi Bir Kullanıcı Deneyimi Sunar.
Xtool KC 501 Mercedes Anahtar Aracı Programlama Aracı MCU/EEPROM Çiplerini Destekler Okuma ve Yazma Xtool X100 Pad3/a80 Pro ile Çalışır.

Xtool KC 501'in Öne Çıkan Özellikleri

• Okuma ve Yazma Tuşları
  KC 501 Okuma ve Yazma Tuşlarını Destekler, Uzaktan Okuma Tuşu Frekansını Destekler Ayrıca Bayi Anahtarını da Oluşturur
• MCU/EEPROM Çiplerini Okuyup Yazma
• Mercedes Anahtar Araçlarını Oku ve Yaz
• ecu Okuma/yazma
• KC 501 Destek PC Bağlantısı veya Tablet
• Bayi Anahtarları üret
• Uzaktan Frekansı Oku
• 124 Çeşit EEPROM, 7 Mcu, 11 Ecu Desteği
• Mc9s12 Şifreli Çip Okuma / Yazma
• Xtool Pad3, h6elite, h6eb, nitro Lt, autopropads, x100 Pad Elite, a80 Pro, a80 Pro Master, nitro Xt, nitro Gt, autopro Pad Elite ile çalışabilir

KC 501 Fonksiyonları

• Destek Kayıtları, Mikrodenetleyiciler, Anahtar Programlama ve Diğer Çeşit Yongalar Okuma/Yazma, Tahmin Etme ve Diğer Fonksiyonlar;
• Anahtar Otomatik Tanımlama, Kısmi Anahtar Okuma, Anahtar Oluşturma, Anahtar Okuma Bilgileri, Anahtar Kontrolü, Anahtar Kilidi Açma ve Diğer İşlevleri Destekler;
• İmmobilizasyon amacıyla tabletlerle birlikte kullanılabilir.
• Mercedes Anahtar Programlama için EZS
• Araba Uzaktan Kumanda Frekans Testi
• EEPROM Okuma ve Yazma Çipi
• MCU Okuma Yazma
• ECU Programlama Xtool Klonu

Xtool KC 501 Özellikleri

1. Çip Okuma ve Yazma İçin Güçlü Fonksiyon
KC 501, Kayıtlar, Mikrodenetleyiciler, Hırsızlık Önleme vb. Gibi Çeşitli Yongaların Okunması, Yazılması, Silinmesi ve Diğer İşlevlerini Destekler.
Ve 120 EEPROM, 7 Mcu ve 11 Ecu Okuma ve Yazma Fonksiyonlarını Destekler.

2. Tam özellikli Anahtar Programlama Fonksiyonu
Otomatik Anahtar Tanıma, Kısmi Anahtar Okuma ve Yazma, Anahtar Oluşturma, Anahtar Bilgisi Okuma, Anahtar Kontrol Kilidi, XTools Kilidi Açma Ekstra ve Diğer İşlevleri destekler.

3. Birden Fazla Cihazla Uyumlu, Hırsızlığa Karşı Koruma Özelliğini Genişletiyor
Genellikle Hırsızlığa Karşı Bir Eşleşme Olarak Tablete Bağlanır ve X100 Pad3 Bağlantısını Destekler

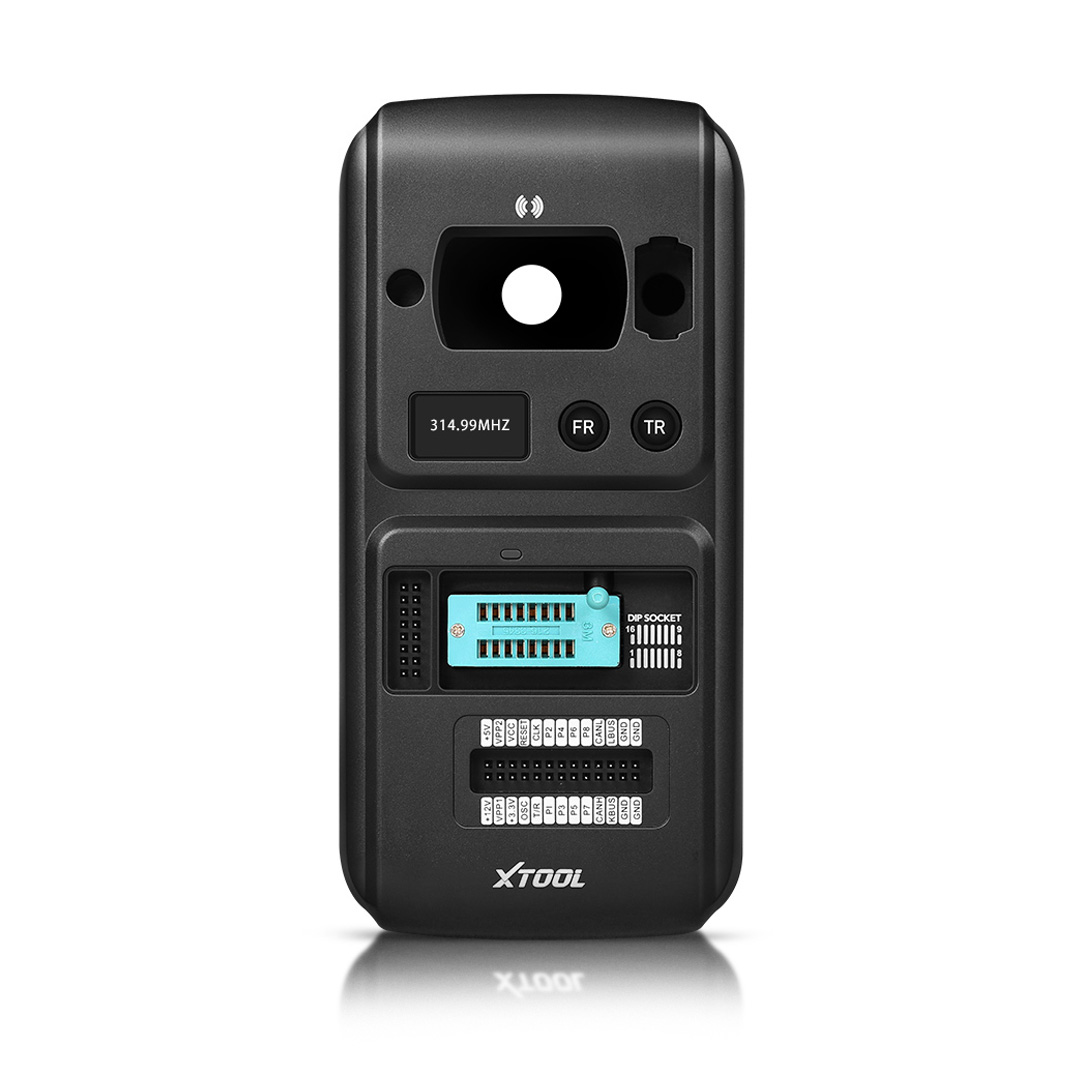

Xtool KC 501 Arayüz Talimatı

1. Dc Portu: 12v Dc Güç Kaynağı Sağlar.
2. USB Portu: Dijital İletişim ve 5v DC Güç Kaynağı Sağlar. (B USB Portu, Cihazımız, Bilgisayarımız ve KC 501 için Dijital İletişim ve Güç Kaynağı Sağlar.)
3. Db 26-pin Portu: Mercedes Benz Kızılötesi Kablo, ECU Kablosu, MCU Kablosu, Mc9s12 Kablosu ile bağlanır.
4. Çapraz Sinyal Pinleri: MCU Kartını, MCU Yedek Kablosunu veya Kendin Yap Sinyal Arayüzünü Tutar. (Çapraz şeklindeki sinyal pini, MCU Kartını, MCU Yedek Kablosunu veya Kendin Yap Sinyal Kablosunu takmak ve MCU ve ECU Çiplerini okumak veya yazmak için kullanılır.)
5. Locker: EEPROM Bileşen Transponder Yuvasını Kilitleyerek Düzgün Çalıştığından Emin Olur. (EEPROM Verilerini Okumak veya Yazmak İçin Bir EEPROM Çipi veya Soketi Takmak İçin Kullanılır.)
6. EEPROM Bileşen Transponder Yuvası: EEPROM Tak-Çalıştır Transponder'ını veya EEPROM Soketini tutar.
7. Durum Led'i: Mevcut çalışma durumunu gösterir.
8. IC Kart İndüksiyon Alanı (IC Kart Verilerini Okumak ve Yazmak İçin Kullanılır.)
9. Monitör (Uzak Frekans veya Transponder Kimliğini Belirtmek İçin Kullanılır.)
10. Uzaktan Frekans Düğmesi (Monitördeki Uzaktan Frekansı Göstermek İçin Bu Düğmeye Basın.)
11. Transponder Kimlik Düğmesi (Monitörde Transponder Kimliğini Göstermek İçin Bu Düğmeye Basın.)
12. Transponder Yuvası: Transponderi tutar. (Transponder verilerini okumak veya yazmak için transponderi taşımak için kullanılır.)
13. Araç Anahtar Yuvası: Araç anahtarını tutar. (Araç anahtarının taşınması, araç anahtarındaki verilerin okunması veya yazılması için kullanılır.)
14. Uzaktan Transponder İndüksiyon Alanı (Uzaktan Transponder Verilerini Okumak ve Yazmak İçin Kullanılır.)
15. Mercedes Anahtar Aleti Yuvası: Mercedes Anahtar Aletini tutar. (Mercedes Araç Anahtar Verilerini Okumak veya Yazmak için Mercedes Anahtar Aletini taşımak için kullanılır.)

Bluetooth Cihazı Çalıştırma Adımları

1. VCI ve ana kabloyu, genellikle gösterge panelinin altında bulunan aracın OBD portuna bağlayın.
2. Cihazımızı aktifleştirelim ve Bluetooth'u Vci ile eşleştirelim.
3. Cihazımızı ve KC 501'i bir USB kablosuyla bağlayın. Ardından Hareketsizleştirme Menüsüne girin ve cihazdaki talimatları izleyin.

Kablo Cihazı Çalıştırma Adımları

1. Cihazımızı Etkinleştirin.
2. Aracın OBD portunu kabloyla bağlayın. OBD portu genellikle gösterge panelinin altındadır.
3. Cihazımızı ve KC 501'i USB kablosuyla bağlayın.
Daha sonra İmmobilizasyon Menüsüne girin ve cihaz üzerindeki talimatları izleyin.

Parametreler

Ekran Görüntüsü&:320x480 Dpi TFT Renkli Ekran
Çalışma Voltajı: 9v-18v
Çalışma Sıcaklığı &: -10℃-60℃
Depolama Sıcaklığı &: -20-60℃
Güç Kaynağı ve: 12v Dc
Görünüm Boyutları: 177 Mm* 85 Mm* 32 Mm
Ağırlık&:0,32 Kg

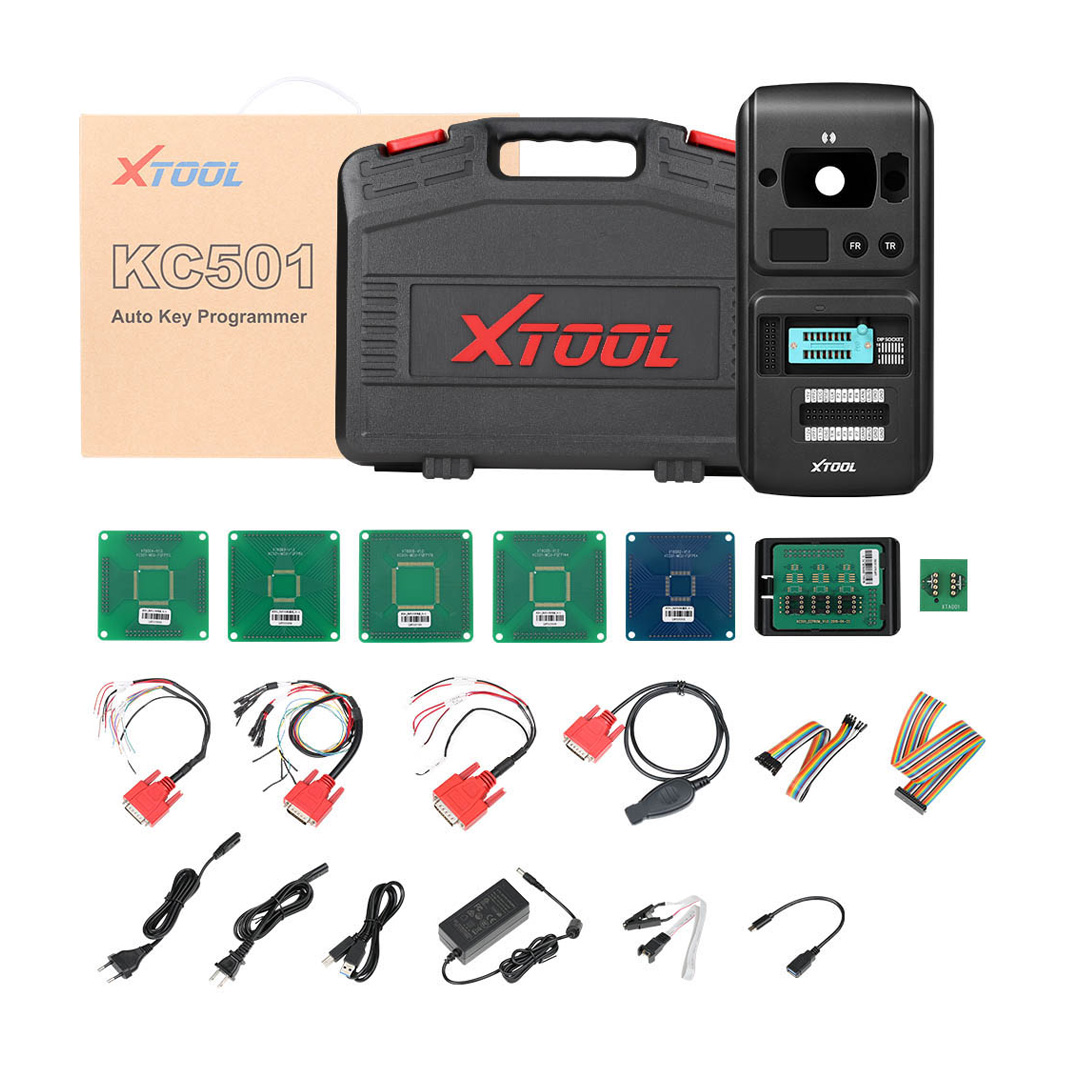

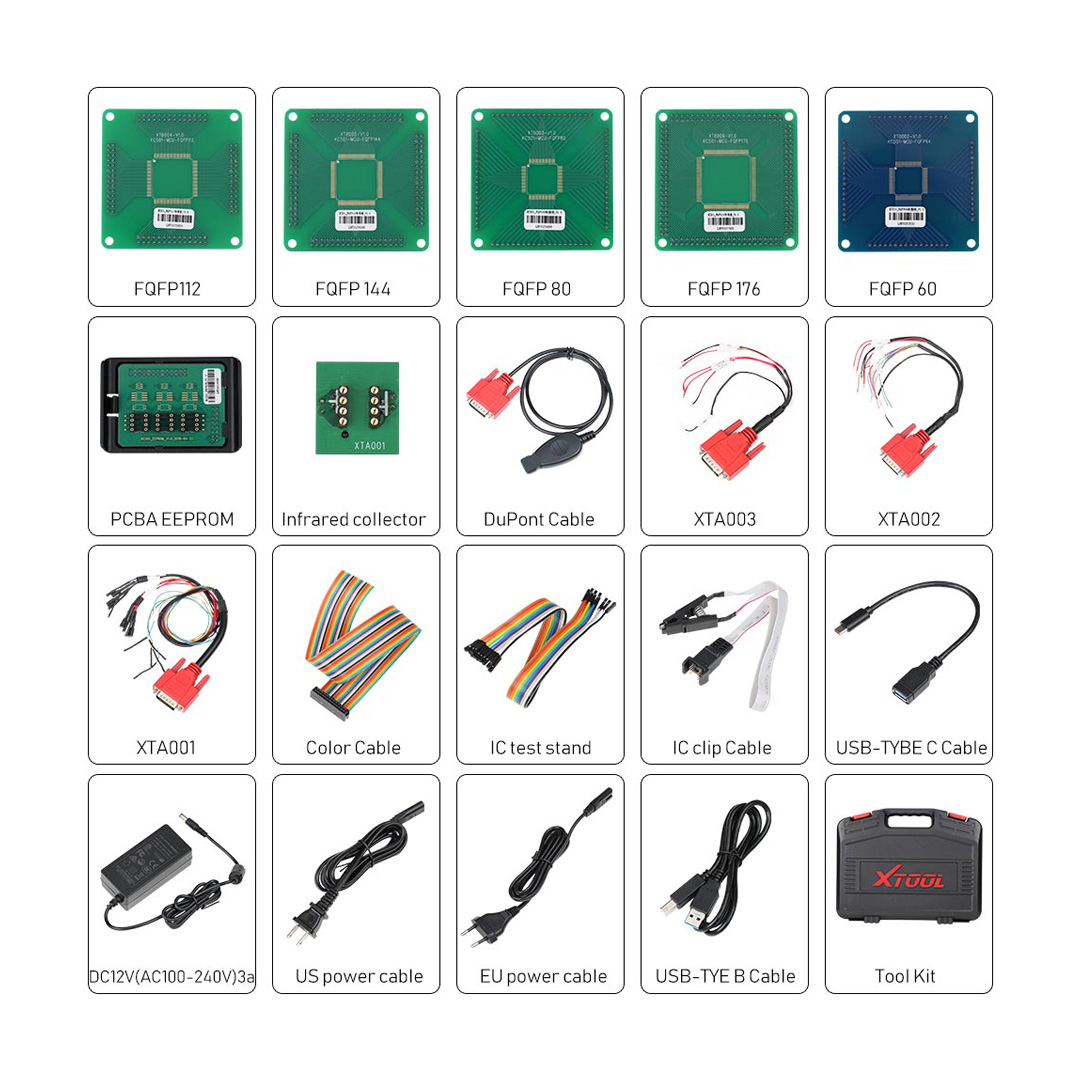

Paket Listesi

KC 501 Anahtar ve Çip Anahtar Programlayıcı
Usb_tipi-b
Usb_type-c
Şarj Cihazı (Güç Kaynağı Kablosuyla)
Benz Kızılötesi Kablo
Mcu Fqfp176
Mcu Fqfp64
Xta001 Kelepçe
IC Kelepçesi
Mcu Fqfp112
Mcu Fqfp144
Mcu Fqfp80
Ic EEPROM Soketi
EEPROM Adaptörü (Braketli)
Xta002 Kelepçesi
Xta003 Kelepçesi
26 Pinli Kablo
24awg Kablo
Alet Çantası
Kalite Sertifikası
Paket listesi
Kullanıcı Kılavuzu
Karton

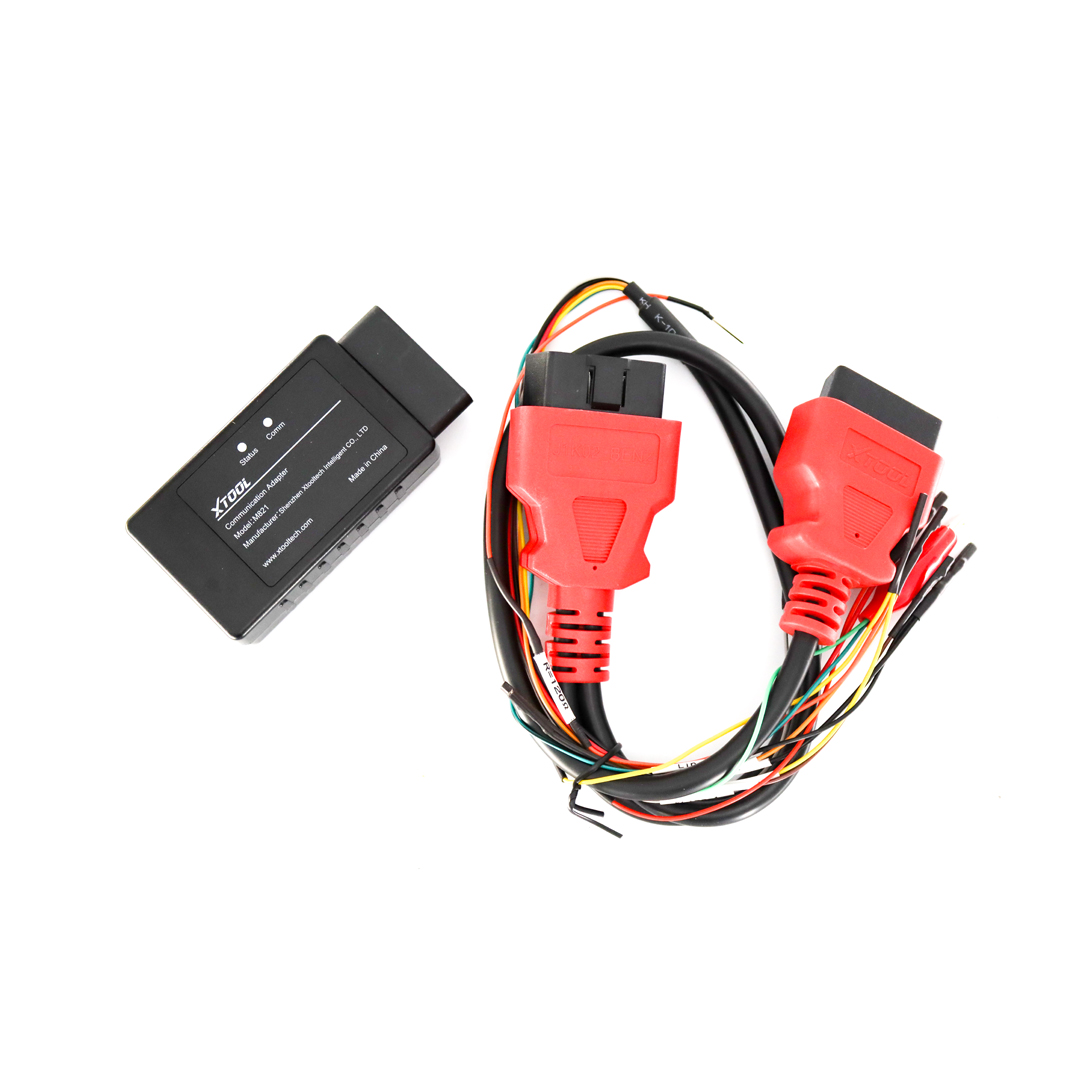

XTOOL M821 mercedes-benz tüm anahtar kayıp iletişim adaptörü, birden fazla Mercedes-Benz modülü için tüm anahtar kayıp programlamasını tamamlamak ve optimize etmek için kullanılır. M821 adaptörü ile, hesaplama süresinden %65'e kadar tasarruf edebilir veya anahtar emülatörünü yüzlerce kez takıp çıkarmaktan kurtulabilirsiniz.

Önemli Kullanım İpuçları

1.Mercedes-Benz anahtar programlama yazılımının V27.10 üzeri sürüm olduğundan emin olunuz.
2.M821 adaptörü yalnızca KC501'i destekleyen gelişmiş XTOOL anahtar programlama/tanılama tabletleriyle kullanılabilir.
3.Mercedes-Benz tüm anahtar kayıp programlama fonksiyonları online olarak yapılmalıdır. İşlem yaparken bir masa üstü ağına bağlandığınızdan emin olun.
4. PAD3,PAD3 SE,KC501 ile çalışmaya ihtiyaç var

Xtool M821 Açıklaması

1. OBD-16 portu: J1Z02_BENZ iletişim kablosuna bağlanmak veya DuPont kabloları aracılığıyla EIS/EZS modüllerine bağlanmak için kullanılır.
*Dikkat: Aracınızın OBD portuna doğrudan bağlamayın.
2. Durum Işığı: Adaptörün güç durumunu gösterir. Kırmızı ışıklar yandığında, güç açıktır.
3. İletişim Işığı: Adaptörün iletişim durumunu gösterir. Mavi ışıklar yandığında, adaptörün tabletle iletişim kurduğu anlamına gelir.
4.DB15 portu: XTOOL tabletlerin ana kablosuna bağlanmak için kullanılır.
*Not: M821 Adaptörüne bağlanmadan önce lütfen OBD2-16 konnektörünü ana kablodan ayırın.

M821 Mercedes Adaptör Bağlantı Yöntemi

1. KC501’i USB aracılığıyla cihaza bağlayın.
2. Mercedes-Benz IR emülatörünü KC501'e bağlayın.
3. OBD2 konnektörünü ana kablodan ayırın, ardından cihazı (veya VCI kutusunu) ana kabloyu kullanarak M821 Adaptörüne bağlayın.
4. 12V güç kaynağını ana kabloya bağlayın.
5. EIS/EZS modülünü J1K02_BENZ kablosunu kullanarak M821 Adaptörüne bağlayın. Bağlantı detayları için lütfen cihazı kontrol edin.
*Not: M821 Adaptörünü ve EIS/EZS modülünü J1K02_BENZ kablosuyla bağlarken lütfen cihazdaki resimleri kontrol edin.
*Not: Çalıştırma sırasında Mercedes-Benz IR emülatörü modülün yuvasına takılmalıdır.
*Not: VCI kutusu ile gelen cihazlarda, M821 Adaptörünü ana kabloyu kullanarak VCI kutusuna bağlayın ve VCI kutusunu Bluetooth aracılığıyla cihaza bağlı tutun.
Bu tür cihazların bağlantı detaylarını cihaz üzerinden kontrol edebilirsiniz.

Araba Modeli Desteği

(Mercedes-Benz için)
